3.2.2 背栓拉拔力：單個背栓所承受的支座反力：N=1420(N)分項系數取2.5，背栓拉拔力設計值應不小于N*=1420x2.5=3550(N)，從背栓廠家的參考資料看，M8、錨深24mm的背栓抗拔力：干燥狀態下最小值為6570N、浸水狀態下最小值為4065N。 滿足要求！
3.2.3 成本分析：經過計算單價約2200元/m2 。
4、C版方案設計分析
在深化設計第一版方案完成后，建設方組織召開了一次專家論證會，專家組提出了如下主要意見：
1） 方案基本可行，但需完善相關試驗。
2） 面板及背栓拉拔的材料分項系數提高到2.85（總安全度為4.0）。
3） 適當加大每組兩個背栓之間的間距，并做共同受力試驗。
4） 由于承載能力富余量不是太大，建議減小石材分格尺寸。
5） 45mm厚石材較重，風險大，建議高處改用石材蜂窩板或其它品種面板。

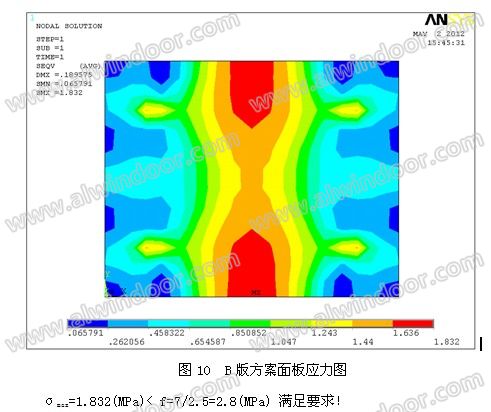

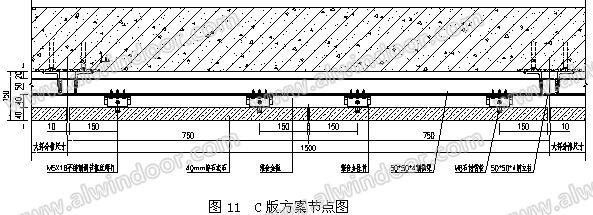

根據專家組的意見，組織進行了相關試驗，通過對試驗結果進行分析，水飽和狀態下面板的彎曲強度標準值僅為6.0MPa,B版方案的安全度富余量較小。并考慮到經濟性等因素，結合建設方要求，向設計院和幕墻顧問公司提出將石材分格減小，并最終形成C版方案，參見圖11：
4.1 C版方案主要措施及技術參數；
4.1.1 分格尺寸改為750*1200，改小分格能有效降低面板的彎曲應力及背栓拉拔力。
4.1.2 石材面板厚度改為40mm，適當減小了外墻總重量。
4.1.3 石材六面防水、背面滿貼無紡布，提高長期使用安全性。
4.1.4 每塊面板使用4組背栓，每組為單個共4個M8*44背栓，錨深24mm，提高可靠性。
4.2 C版方案計算結果分析；
根據“廣東省建設工程質量安全監督檢測總站”《投行大廈石材檢測報告》和《石材掛裝強度檢測報告》對石灰石彎曲強度及背栓連接拉拔力檢測結果，本項目采用的石灰石材料在水飽和狀態下的彎曲強度標準值為6.0MPa，水飽和狀態下的背栓拉拔力最小值為7880N，材料分項系數按2.85考慮，C版方案計算結果分析如下：
4.2.1 面板強度：
最大應力бmax＝1.4759(N/mm2)≤f=6.0/2.85=2.10(N/mm2)
最大剪應力τmax＝0.9209(N/mm2)≤fτ=1.05(N/mm2) 均滿足要求！
4.2.2 背栓強度：
背栓在負風壓作用下抗拉承載力Nt=1283.749(N)≤Nmax=7880/2.85=2764.9(N)
背栓抗拉強度бmax背栓＝35.0874(N/mm2)≤fσs=280(N/mm2)
背栓抗剪強度τmax背栓＝16.5304(N/mm2)≤fτs=265(N/mm2) 均滿足要求！
4.2.3 成本分析：經過計算單價約1750元/m2 。
5、方案對比分析

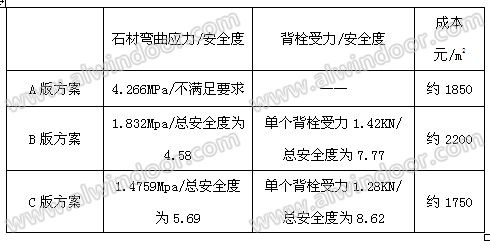

以上各階段的三個設計方案對比分析列表如下：（根據試驗結果，面板彎曲強度標準值按6.0MPa、背栓拉拔力按7880N考慮）
6、小結
根據以上三個方案的計算分析，無論從安全性和經濟性，C版方案相比之下是最好的，也是我們最終實施的方案。
