淺談復雜拼圖單元式穿孔鋁單板幕墻施工工藝

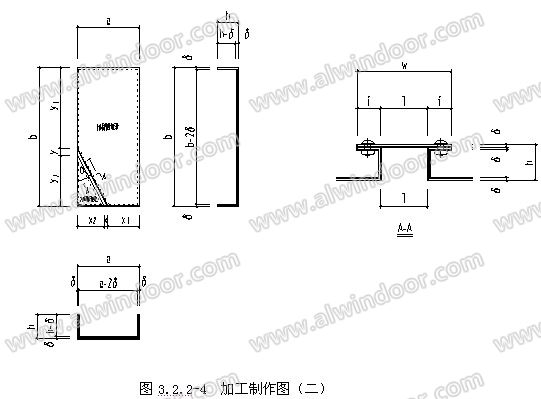

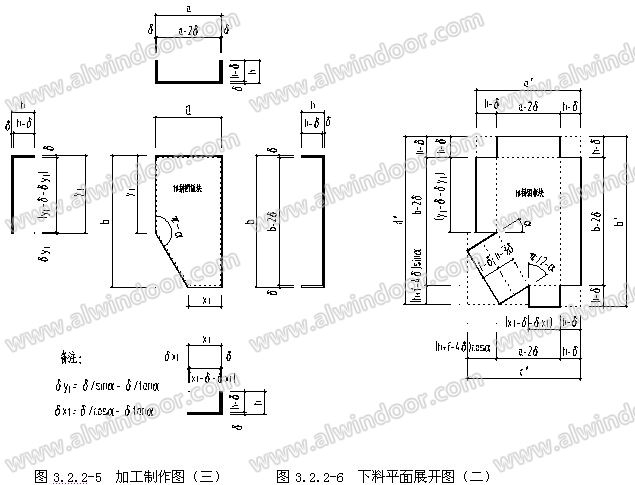

　　2  單元板下料尺寸設計：

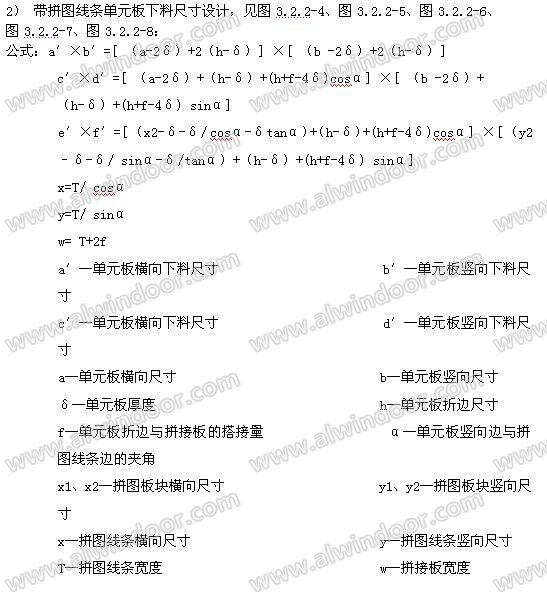

　　單元板包括一般單元板、帶拼圖線條單元板和帶玻璃單元板三種基本形式，下料尺寸設計方法如下：

　　c′—單元板橫向下料尺寸；

　　d′—單元板豎向下料尺寸；

　　a— 單元板橫向尺寸；

　　b—單元板豎向尺寸；

　　x1—拼圖板塊橫向尺寸；

　　x2—拼圖板塊橫向尺寸；

　　y1—拼圖板塊豎向尺寸；

　　y2—拼圖板塊豎向尺寸；

　　y3—拼圖板塊豎向尺寸；

　　y4—拼圖板塊豎向尺寸；

　　δ—單元板厚度；

　　h—單元板折邊尺寸；

　　f—單元板折邊與拼接板的搭接量；

　　l—采光玻璃部位的側(cè)板預留面寬度；

　　α—單元板豎向邊與拼圖線條邊的夾角；

　　β—單元板豎向邊與拼圖線條邊的夾角；

　　γ—單元板豎向邊與拼圖線條邊的夾角；
