措施6:開啟扇鎖閉系統應具有良好的密封性能及耐久性,該系統主要是指保證門窗開啟扇在關閉狀態下具有良好氣密性能的五金系統,應根據開啟部位的尺寸、形狀、位置、使用情況等因素設計合理的系統。
2.3強度性能方面
2.3.1門窗五金配件自身的強度
措施1:通過選擇合適的門窗五金配件材質,更好地滿足設計要求。
門窗配套件的材質是影響門窗配套件件自身強度的基礎因素,應按照使用位置、承重情況等進行選擇。門窗配套件的材質選用應按如下要求選擇:
碳素鋼:冷軋工藝部件應不低于GB/T700、GB/T905中的Q235的要求;冷拉工藝部件應不低于GB/T700、GB/T905中的Q235的要求;冷軋鋼板及鋼帶應不低于GB/T700、 GB/T11253中的Q235的要求熱軋工藝部件應不低FF GB/t700、 GB/T702中的Q235的要求。鋅合金:壓鑄鋅合金應不低于GB/T13818中ZZnA14Cu1Y的要求。
鋁合金:擠壓（詞條“擠壓”由行業大百科提供）鋁合金應不低于GB5237中的6063T5的要求i壓鑄鋁合金應不低于GB/T15115中的匯Alsi12的要求。
不銹鋼:不銹鋼冷軋鋼板應不低于GB/t3280中的0Cr18Ni9的要求; 冷頂鍛用不銹鋼絲應不低于GB/T4232中的1Cr18Ni9Ti的要求i不銹鋼棒應不低于GB/T1220中的0Cr18Ni9的要求。
銅:黃銅板應不低于H62力學性能要求銅及銅合金棒應不低于GB/T4423中的H62的要求。
軸承鋼: 軸承鋼應力不低于GB/T18254中的GCr15的要求i高碳鉻不銹軸承鋼應不低于GB/T3086中自勺9GCr18的要求。
塑料:塑料應不低于聚甲醛機械性能的要求。
措施2:采用良好的門窗配套件結構設計,滿足設計要求。
門窗配套件結構設計結構設計是影響配套件自身強度的關鍵因素,應根據配合的型材情況、承重情況等進行科學合理的設計。
2.3.2門窗配套件安裝工藝
門窗配套件的安裝工藝對整窗的強度具有很大的影響,應采取科學合理的技術措施保證整窗強度達到設計要求。
措施1:窗框與中梃連接采用增強配套件連接。

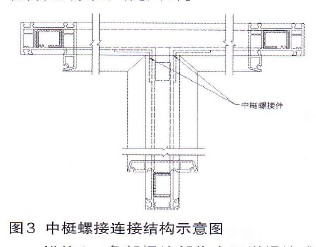

采用增強配套件連接具有很高的連接強度。特別是平開窗,根據設計要求,大部分都應用中梃,采用該種結構優勢尤為突出(見圖3)。
措施2:角部焊接部位應用增焊塊或應用鋼制連接件。

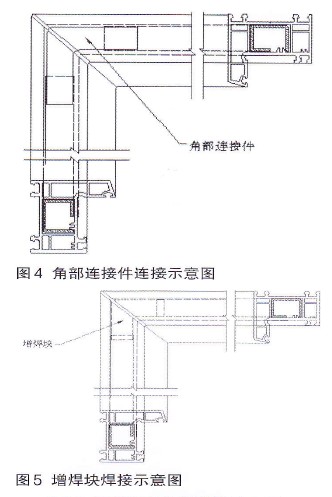

在超高層建筑物中,較大窗型塑料門窗角部強度單靠NC型材焊接強度一般是不夠的。應在型材焊接的基礎上加以增焊塊(見圖4)或鋼制連接件(見圖5)來提高角部強度,進而滿足超高層建筑塑料門窗抗風壓強度的需要。
措施3:選用精確度高的安裝設各。
措施4:通過合理的安裝工藝增強塑料門窗與墻體之間的連接強度。
在超高層建筑的墻體中可加入預埋板,使用窗框的增強型固定片與預埋板焊接等方法,提高窗框與墻體之間的連接強度,進而增加門窗的抗風壓強度。
2.3.3 門窗酉己套件配置設計方面
措施1:五金配件設計安裝位置應正確,五金件安裝的位置是根據塑料門窗的實際風格形式及外形尺寸進行設計,應在安裝后使五金件受力均衡,不出現局部超大荷載。五金件數量應齊全,承受往復運動的配件在結構上應便于更換。
措施2:根據實際的風壓情況,增加窗框與墻體之間的連接件數量。
措施3:萬金配件承載能力應與窗扇重量和抗風壓要求相匹配。匹配合理應主要從以下兩方面考慮:門窗扇自重匹配和門窗扇承受風荷載的匹配兩個方面。
2.4通風性能方面
超高層建筑塑料門窗應考慮通風隔聲性能,特別是應更好的解決通風`隔聲與節能相矛盾的問題,充分發揮塑料門窗的優勢,應采用節能型隔聲通風窗（詞條“通風窗”由行業大百科提供）。該產品具有:隔聲性能優良,同時通風性能優越}獨特一體式結構,成窗后具有超強視覺沖擊力:便捷的制作工藝,可快速批量化生產i操作設計簡潔方便,充分考慮人性化因素;很好的綜合性價比等優勢。其型式包括:自然通風手動型、自然通風自動型、動力通風手動型、動力通風自動型等。

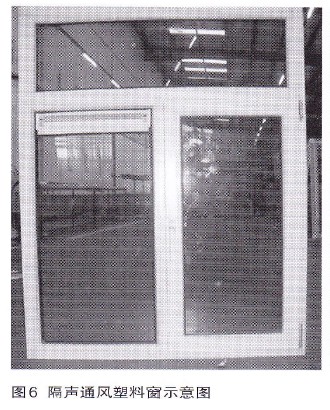

措施1:采用通風器（詞條“通風器”由行業大百科提供）與開啟扇結合型式(見圖6)。
措施2:采用單獨應用通風器形式等(見圖6)。
2.5遮陽性能方面
超高層建筑的遮陽性能是一個關鍵的性能,在具體解決中存在一定的難度,特別是在安裝工藝、使用維護、綜合經濟性等方面。由于外遮陽產品的強度、安裝性及美觀性不太適合超高層建筑,目前采用的多為內遮陽,一般可分為百葉式和卷簾式兩種:百葉式結構材質一般為塑料或鋁合金i卷簾式材質一般為鋁合金與布簾組成。由于在室內存在問題為不需要抵抗外界荷載,只需要滿足自身結構強度（詞條“結構強度”由行業大百科提供），產品差些,不具有擋雨功能等。建議采取以下措施:
措施1:結合超高層建筑的特點應用中空玻璃內置百葉型式遮陽。
內置百葉中空玻璃塑料窗可在工廠一次性裝配完畢,具有安裝簡捷、使用方便、基本免維護、壽命長、綜合性價比高等優勢。
措施2:采用遮陽型中空玻I離,解決超高層建筑遮陽問題。
2.6智能功能方面

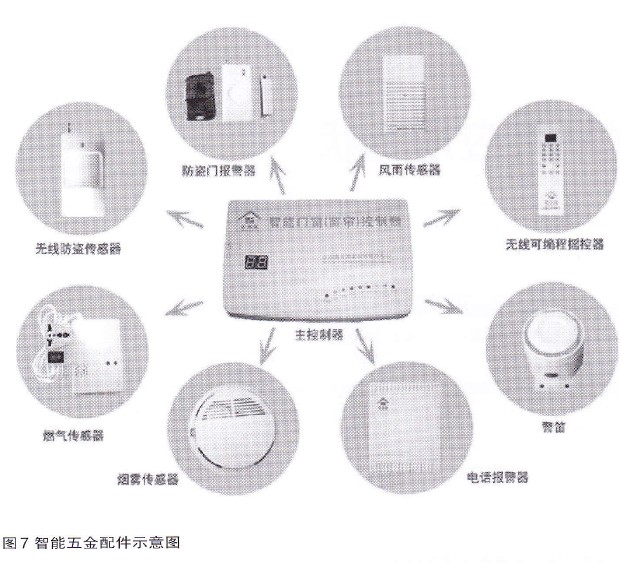

配合高科技電子器材及先進的設計理念,實現自動開啟、自動防雨、自動防盜自動防火等自動化功能(見圖7),在本質上提升門窗使用的價值,彰顯超高層建筑的高檔次性。
3.超高層建筑應用塑料門窗工程實例
3.1廈門光明大廈
高度38層(125m)，1992年2月~2000年7月建設,采用實德6O平開窗、77推拉窗（詞條“推拉窗”由行業大百科提供）,經歷多次臺風,最大達15級。是國內首個塑料門窗成功應用在超高層建筑工程案例。
3.2曰本札幌火車站
高度45層 (155m) , 2005年8月完工,實德108推拉窗,地處日本北海道,多臺風,是日本應用塑料門窗最高建筑。
3.3鞍山國際明珠大廈
國際明珠德博士鑲嵌國際明珠,鞍地標鑄造低碳建筑（詞條“低碳建筑”由行業大百科提供）。鞍山國際明珠項目由鞍山中財置業有限公司開發,地點位于鞍山前進路一號,47層超高層三角塔式建筑(樓高168米),應用實德歐墅尊典系統窗,致力于打造鞍山城市中央地標(在建),是目前國內應用塑料門窗最高建筑。
參考文獻
[1]馬玉強門窗配套件對塑料門窗節能性能的影響品牌與標準化
[2]田志平門窗配套件對提高塑料門窗抗風壓性能的探討浙江建筑⒛121025
[3]馮偉剛塑料門窗節能關鍵要素探討門窗  上一頁12下一頁
|
