3.2.2 硬度
相對(duì)于GB16776 硅酮結(jié)構(gòu)密封膠，中空玻璃硅酮結(jié)構(gòu)密封膠對(duì)應(yīng)的彈性模量應(yīng)更高一些，從實(shí)際的驗(yàn)證試驗(yàn)結(jié)果看，硬度的確也高一些，11 個(gè)樣品中最小值為36，最大值為56，較同生產(chǎn)單位的硅酮結(jié)構(gòu)密封膠要高出2～3 個(gè)數(shù)量單位。因此在設(shè)立硬度指標(biāo)時(shí)，根據(jù)彈性模量與硬度間的關(guān)系，中空玻璃硅酮結(jié)構(gòu)密封膠產(chǎn)品硬度指標(biāo)比GB 16776 有所提高。
3.2.3 拉伸粘結(jié)性能和定伸粘結(jié)性能
該指標(biāo)與GB 16776 硅酮結(jié)構(gòu)密封膠的試驗(yàn)內(nèi)容較為接近。不同之處是對(duì)于中空玻璃硅酮結(jié)構(gòu)密封膠來(lái)說(shuō)，對(duì)拉伸模量有了進(jìn)一步要求，即伸長(zhǎng)率10%時(shí)的拉伸模量須≥0.15 MPa，保證在第一道密封的丁基膠沒(méi)有破壞時(shí)，第二道密封的結(jié)構(gòu)膠就具有較高的強(qiáng)度來(lái)抵抗應(yīng)力變形。由于中空玻璃結(jié)構(gòu)膠在應(yīng)力作用下不希望產(chǎn)生很大的變形，因此取消了最大強(qiáng)度時(shí)伸長(zhǎng)率指標(biāo);同時(shí)為了避免由于取消伸長(zhǎng)率指標(biāo)造成有些產(chǎn)品彈性太差、變形太小引起結(jié)構(gòu)破壞，本標(biāo)準(zhǔn)規(guī)定了25%時(shí)定伸粘結(jié)性，以保證產(chǎn)品具有一定的彈性。
3.3 與丁基膠、耐候膠的相容性

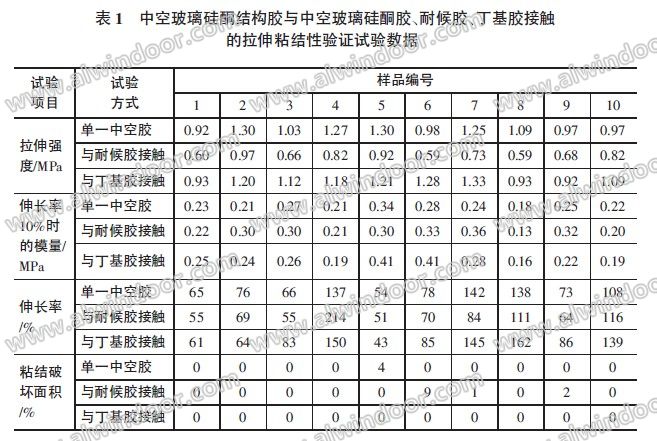

在組裝中空玻璃時(shí)，中空玻璃硅酮結(jié)構(gòu)密封膠不可避免地與第一道密封的丁基膠，以及板塊間接縫密封的耐候膠相接觸。從實(shí)際工程反饋的信息來(lái)看，由于一些耐候膠摻加了較多的揮發(fā)性小分子物質(zhì)，使中空玻璃產(chǎn)生了“流淚”現(xiàn)象，嚴(yán)重影響了其產(chǎn)品質(zhì)量和使用壽命，因此在本標(biāo)準(zhǔn)中增加了與相接觸材料的相容性要求，有助于限制劣質(zhì)產(chǎn)品的使用。我們?cè)隍?yàn)證試驗(yàn)中選用了一些低檔的耐候膠，看到中空玻璃硅酮結(jié)構(gòu)密封膠與耐候膠、與丁基膠接觸后，一些產(chǎn)品的拉伸強(qiáng)度、模量、伸長(zhǎng)率都有較大變化;同時(shí)中空玻璃硅酮結(jié)構(gòu)密封膠與上述材料接觸后，從外觀上也能發(fā)現(xiàn)丁基膠發(fā)粘、耐候膠有小分子物質(zhì)析出的現(xiàn)象，但并不是每個(gè)中空玻璃硅酮結(jié)構(gòu)密封膠與上述材料相接觸后都會(huì)產(chǎn)生這種現(xiàn)象，這更證明了選用材料時(shí)相容性試驗(yàn)的重要性。表1 為23 ℃時(shí)中空玻璃硅酮結(jié)構(gòu)密封膠與中空玻璃硅酮結(jié)構(gòu)密封膠、耐候膠、丁基膠接觸的拉伸粘結(jié)性驗(yàn)證試驗(yàn)數(shù)據(jù)。
4 試驗(yàn)中需要注意的問(wèn)題
在試驗(yàn)項(xiàng)目中，拉伸粘結(jié)性能和定伸粘結(jié)性能是考驗(yàn)中空玻璃硅酮結(jié)構(gòu)密封膠的主要指標(biāo)，而在測(cè)試中基材的清潔程度又是直接影響這兩項(xiàng)指標(biāo)的關(guān)鍵，由于標(biāo)準(zhǔn)中對(duì)粘結(jié)破壞面積(拉伸粘結(jié)性項(xiàng)目)規(guī)定很?chē)?yán)格，要求≤5%，稍有一些污跡就可能遠(yuǎn)超這一指標(biāo)，因此作為檢測(cè)人員不能因?yàn)樽陨砉ぷ鞯牟坏轿欢e(cuò)誤地進(jìn)行判定。伸長(zhǎng)率10%時(shí)的模量項(xiàng)目，由于測(cè)試的試件間距本身就不大，對(duì)應(yīng)伸長(zhǎng)率10%就更小了，相差1 mm 的位移，模量可能已相差好幾倍，因此調(diào)整零點(diǎn)非常重要。這兩點(diǎn)是我們認(rèn)為在實(shí)際的檢測(cè)工作中需要加以注意的，供大家參考。
5 其他的一些驗(yàn)證試驗(yàn)說(shuō)明
在標(biāo)準(zhǔn)的制定過(guò)程中我們還進(jìn)行了一系列的產(chǎn)品驗(yàn)證試驗(yàn)，如三面粘結(jié)拉伸，此試驗(yàn)?zāi)M中空玻璃硅酮結(jié)構(gòu)密封膠在實(shí)際使用過(guò)程中產(chǎn)生的三面受力情況，即兩面玻璃和側(cè)面的鋁隔條形成的使中空玻璃硅酮結(jié)構(gòu)密封膠在形變時(shí)均受力的情況。另外還有撕裂性能、剪切性能和長(zhǎng)期耐老化性能等，這些試驗(yàn)?zāi)茌^真實(shí)地反映中空玻璃硅酮結(jié)構(gòu)密封膠在使用過(guò)程中產(chǎn)生的受力破壞情況，但由于技術(shù)和成本等各方面的因素，最終未被列入標(biāo)準(zhǔn)條文。但是，我們認(rèn)為這些項(xiàng)目的研究和試驗(yàn)，對(duì)今后本標(biāo)準(zhǔn)的進(jìn)一步修訂完善將提供非常有益的幫助。
5 結(jié)語(yǔ)
本標(biāo)準(zhǔn)的制定，將規(guī)范中空玻璃硅酮結(jié)構(gòu)密封膠產(chǎn)品的設(shè)計(jì)、生產(chǎn)和應(yīng)用，避免前期采用GB16776《建筑用硅酮結(jié)構(gòu)密封膠》標(biāo)準(zhǔn)來(lái)替代中空玻璃硅酮結(jié)構(gòu)密封膠標(biāo)準(zhǔn)的不正常現(xiàn)象。本標(biāo)準(zhǔn)的實(shí)施，必將促進(jìn)中空玻璃建筑幕墻的技術(shù)進(jìn)步，也使建筑的安全和節(jié)能有了更好的保障。【完】
上一頁(yè)12下一頁(yè)
