不要讓“隔熱條”成為垃圾炸彈

　　耐酸性

　　在酸性溶液中，中堿玻璃的失重遠低于無堿玻璃，說明中堿玻璃的耐酸性明顯優于無堿玻璃。

　　耐堿性

　　無論是失重還是溶出硅離子濃度，無堿玻璃都高于中堿玻璃，可以看出中堿玻璃的耐堿性略好于無堿玻璃。

　　通過以上對玻璃纖維性能的對比，可以看出無堿玻璃纖維的抗拉強度、耐水性、耐酸性都大大好于中堿玻璃，在耐堿性方面無堿玻璃纖維比中堿玻璃略差。

　　由于玻璃纖維的熱膨脹系數很低(只有0.5×10-5K-1)，而基體樹脂的餓熱膨脹系數相對較高(10～15×10-5K-1)，由于組分間熱膨脹系數的不匹配，在成型加工溫度或固化溫度冷卻時，樹脂基體大的收縮量將使填充材料受到擠壓作用，這樣樹脂基體就與填料(GF)很好的緊貼在一起，因次達到了一定的黏結作用。

　　但尼龍66樹脂與玻璃纖維畢竟屬于不相容體系，為了更好的增加界面的結合度，需要加入一定量的偶聯劑，將無機材料與高分子材料有機的結合起來，使共混復合材料的性能得到改善。

　　適用與尼龍的偶聯劑較多，最常用的是硅烷類偶聯劑，由于尼龍66樹脂的熔點相對較高，常選用硅烷類硅烷類偶聯劑KH-570。

　　一般來說，用與尼龍的玻璃纖維已經過了表面處理，但加入的偶聯劑用量偏低，因此在生產時需要添加一定量的偶聯劑，以求提高玻璃纖維的增強效果。

　　提高玻璃纖維的含量將會對隔熱條的沖擊強度、韌性、斷裂伸長率、線膨脹系數等性能帶來很大的損失。

　　目前國內生產隔熱條的原材料都是用尼龍(PA)回收料來生產的。

　　回收料的來源分為：

　　①歐美國家的汽車燈罩、汽車水箱、氣囊布料、工業產品、扎帶料等，這些回收料比較高端一點，有些沒有玻璃纖維等物質增強過，即使增強過的也是采用了高端E系列短切玻璃纖維，而且PA66的分子量相對較高、純度好，這對隔熱條的生產是有好處的，如果配方合理的話，其性能能夠超過國產的PA66新料，但成本也較高。

　　②歐美國家的地毯回收料，這些料里有PP塑料的成分，最不理想的是它里面的灰份(灰塵和雜質)高達到10%左右，材料的分子量相對較低，流動性較差，但成本較低，所以有許多企業選擇它作為主材料。

　　③國外進口的尼龍工業產品廢料：

　　阻燃性尼龍 ：根據阻燃等級來配置的材料，有紅磷阻燃等。

　　增強、耐磨類：有玻璃纖維、玻璃微珠、碳酸鈣、滑石粉、高嶺土、石粉等不同種類的填充，填充量也不盡相同。

　　增韌類：有EPDM、PP接枝和PA6增韌等許多方法。

　　導電類：根據高低壓電的需要配置。

　　高溫類：根據耐溫的需要配置。

　　耐寒類：根據耐溫的需要配置。

　　其他類： 根據工業產品性能需要進行配置的尼龍

　　④國內的尼龍工業產品廢料。

　　同上，但雜料偏多，增強物以長玻璃纖維為多，但更多的是玻璃微珠、碳酸鈣、滑石粉、高嶺土、石粉……

　　⑤民用的布料。但許多料里為了體現彈性加了橡膠，在再加工和多次加工后，則成為破壞尼龍性能的物質了，因為橡膠的熔點特別的低，在高達270-300℃的溫度下多次加工徹底地變成了灰分。

　　⑥原材料改性過程中，混入PP、PA6等，更有布角尼龍等混入，以降低成本。

　　成千上萬種類的尼龍改性材料，讓一般性的企業來判別都很難，必須有專業從事尼龍生產的人來控制和檢測，并對最終的隔熱條產品進行跟蹤檢測。

　　因此：選擇用無堿長玻璃纖維和中堿長玻璃纖維，特別是用碳酸鈣、滑石粉、高嶺土、石粉等物質填充的尼龍更不能用在隔熱條的生產上，希望引起大家的高度警惕。

　　為了節省隔熱條的生產成本，許多企業連最基本的抗氧劑等功能性助劑都不放。

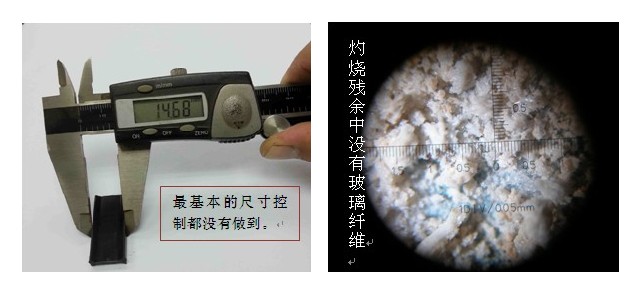

　　特別需要指出的是現在又開始有人用碳酸鈣、滑石粉、高嶺土、石粉等來替代玻璃纖維，這樣既降低了成本，又增加了重量，因為優質的短切玻璃纖維需要10000元/噸，而碳酸鈣只要300元/噸，但給隔熱型材帶來的風險就高。

　　我們從塑鋼門窗由于低價低質競爭中，引進德國新型節能鋁合金門窗，在國家政策和住建部的強烈支持下，初步形成了一定的市場地位。

　　隔熱條在門窗中是一個結構件，承受著玻璃的重量，還有來自風的負真空的拉力、沖擊力等，必須經受陽光、高低溫環境和雨水的考驗。

　　不要因為一支小小的隔熱條使我們再一次失去大好的機會。

　　我們要努力成為世界門窗系統的提供者，而絕非靠偷工減料、假冒偽劣、以次充好來腐蝕市場。

上一頁12下一頁
