珠江散步道幕墻、內庭幕墻、餐廳幕墻均位于北立面。其中珠江散步道幕墻長466.7m，每90m設一道伸縮縫，高28m，幕墻向外傾斜11.3度，主體結構為跨度15.0m大鋼柱結構。幕墻在15.0m內每隔5.0m設一榀豎向桁架。水平支撐體系采用斷面小、受力性能好的正交預應力拉索結構。每單元跨度15.0m沿垂直方向按標高每2.0m布置。使東、西面與北面膠縫保恃同一水平。玻璃分格展開分格2500×2040mm。(如圖五、圖六)內庭幕墻借助土建結構柱的的布置，南北面拉索每7.5m為一跨沿垂直方向每2.0m布置水平拉索系統。玻璃分格同其他面。

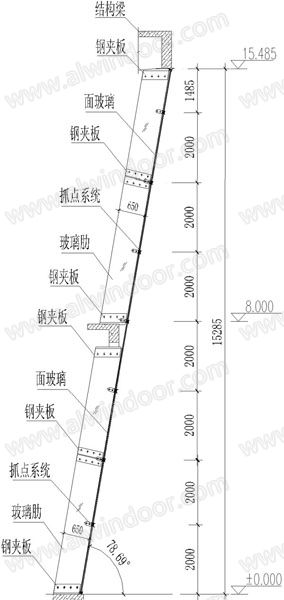

圖五 北面豎向剖面

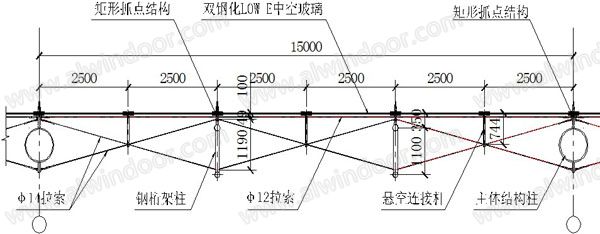

圖六 北面單元(LSX-1)大樣圖
餐廳幕墻長90m，高16.4m，采用傾斜抓點式肋駁接全玻幕墻。承重結構是12(FT)+1.52PVB+12(FT)鋼化夾膠玻璃和連接鋼板組成。面玻璃采用12(FT)LOW-E+12A+10(FT)雙鋼化LOW-E中空玻璃。玻璃分格展開分格2500X2040mm同珠江散步道幕墻(如圖七)。為了滿足消防和空調的要求，除了餐廳幕墻，其他幕墻上都設有自動排煙窗或通風百葉。自動排煙窗的玻璃采用6(FT)LOW-E+12A+6(FT)雙鋼化LOW-E中空玻璃。為了 “弱化橫線條，加強豎線條”效果，東西面及散步道幕墻沿垂直方向每5米間距設“A”字裝飾條。

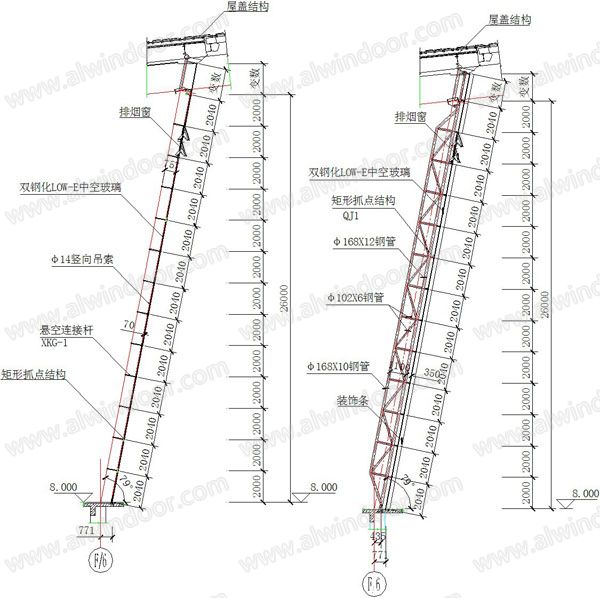

圖七 剖面示意圖
3材料的選用
廣州國際會議展覽中心不僅是廣州市樣板工程，也是國家的重點工程，結構的防腐，玻璃面板的節能等性能有很高要求，材料的選用必須嚴格把關。
3.1面板
面板采用12(FT)LOW-E+12A+10(FT)雙鋼化LOW-E中空玻璃,廣州處于南方,光照時間長,為了保證能量的損失,采用遮陽性LOW-E中空玻璃,可見透射率55%,熱光性能達到Ⅳ級。玻璃肋采用12(FT)+1。52PVB+10(FT)夾膠玻璃，這樣個別肋玻的突然破裂，自身不會散落，保證安全，而且保持“整體”在幕墻上，給局部維修帶來可能。
3.2鋼桁架材料及其表面處理
鋼管桁架采用20#鋼管。對接式鋼管接頭，鋼管桁架弦桿對接有衫管。鋼管表面處理進行沖砂除銹，除繡等級為sa2.5級，表面粗糙度為Rz45~80μm，然后立即噴涂無機富鋅底漆，涂層厚度為40~50μm，環氧方鐵中間漆，涂層厚度為60μm，氯化橡膠面漆。
3.3拉索桁架
拉索桁架選用了防腐性能高的SUS316，材質為16Mo12Ni，不銹鋼索選用φ14mm19股鋼鉸線，等效彈性模量為1.29X105N/mm2，穩定索和承重索采用φ12mm。
3.4抓點結構系統
不銹鋼托板式支承爪是國內首次采用，由日本AXS佐滕株式計畫提出初步構思，由深圳三鑫持種玻璃技術股份有限公司設計、生產、經國家幕墻權威論證后試驗才投入使用。支承爪系統由托板、前壓板及裝飾三部分組成，其經過精鑄成型之后精加工裝配而成
