2.計算工況
風荷載在幕墻結構的計算中起主要控制作用，故以此為基礎進行荷載工況的組合，D代表恒載(整體結構自重)標準值；SD代表不含玻璃面板的結構自重標準值；W代表風荷載標準值；T(+)代表升溫 50℃；T(-)代表降溫 15℃；P代表預應力作用；E代表地震作用。
正常使用極限狀態計算：
a.1.0×P+1.0×D+1.0×SD+1.0×W+0.6×E；
b.1.0×P+1.0×D+1.0×SD+1.0×W+0.6×T(+)。
承載能力極限狀態計算:
a.1.0×P+1.2×D+1.2×SD+1.4×W+0.6×1.3×E；
b.1.0×P+1.2×D+1.2×SD+1.4×E+0.6×1.3×T(-)。
3.有限元計算模型的建立
3.1拉索參數
拉索材料：拉索材質為316不銹鋼，彈性模量1.4E5Mpa，泊松比為0.3；
拉索截面及破斷力：采用公稱直徑為24mm、28mm、32mm、36mm拉索，其相應的破斷力分別為：363.55kN、484.0 kN、628.98 kN、821.53 kN；
拉索的線膨脹系數：1.2 ×10-5(1/℃)；
索端為鉸接。
3.2玻璃參數
玻璃配置為：12(LOW-E)+12A+10+2.28PVB+10中空鋼化夾膠玻璃，重力密度為25.6 KN/mm3；
玻璃彈性模量 0.72E5Mpa，泊松比為0.2；
玻璃的線膨脹系數：1.0 ×10-5(1/℃)。
3.3鋼材參數
本工程所用鋼材主要采用Q235B牌號鋼材，部分鋼材根據設計需要采用Q345B牌號鋼材。
鋼材機械性能Q235B(d≤16)：
抗拉抗壓和抗彎強度f=215N/mm2；
抗剪強度fv=125N/mm2；
延伸率δ≥26%。
鋼材機械性能 (d≤16)：
抗拉抗壓和抗彎強度f=310N/mm2；
抗剪強度fv=180N/mm2；
延伸率δ≥26%。
3.4荷載計算
a.恒載(整體結構自重)
在ANSYS11.0模型中，拉索及鋼結構的自重由程序自動計算，玻璃面板自重按點荷載進行施加，具體計算如下所示：
玻璃采用12(LOW-E)+12A+10+2.28PVB+10中空鋼化夾膠玻璃，每平米自重：標準值25.6×0.032 =0.8192 KN/m2(豎向)，考慮附屬結構的自重, 取0.85KN/m2(豎向)。
b.地震作用
地震作用按點荷載進行施加，幕墻自重約0.85 KN/m2，抗震等級6度，水平地震影響系數最大值0.04，標準值： EY=5×0.04×0.85=0.17 KN/m2(垂直玻璃板面)，EZ=5×0.04×0.85=0.17 KN/m2(平行玻璃板面)。
c.風荷載
風荷載的取值以《建筑結構荷載規范》 GB50009-2001(2006年版)、《玻璃幕墻工程技術規范》(JGJ102-2003)、風洞試驗報告三者中較嚴格者控制。根據荷載規范基本風壓W0取為0.40KN/m2，根據結構物表面的風壓基本上是以風吸力為主，在設計時，考慮對結構不利的工況，適當取內部風壓體型系數為-0.2，正壓區μsl =1.3，負壓區對墻面μsl = -1.0，對墻角邊μsl = -1.8，考慮到封閉結構內表面的影響，實際取對墻面μsl = -1.2，對墻角邊μsl = -2.0。
d.溫度荷載
拉索幕墻結構溫度作用按降溫-15℃，升溫+50℃考慮，程序設定參考溫度為0℃。
e.預應力作用
拉索的預應力作用以施加初應變的方式在模型中實現。
f.鋼筋混凝土層間位移作用
鋼筋混凝土層間位移對拉索的作用以施加應變的方式在模型中實現。
3.5計算模型圖

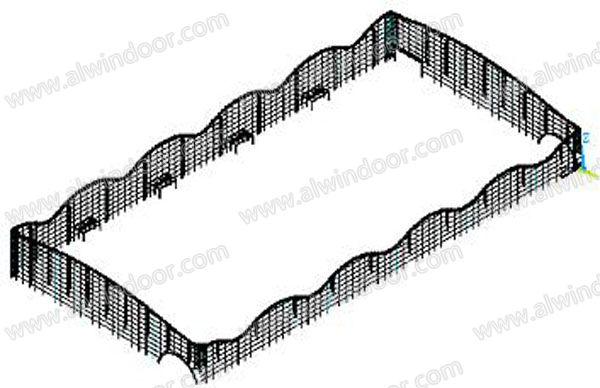

整體計算模型示意如圖15。
圖15整體計算模型示意圖
4.計算結果
4.1幕墻支撐鋼結構計算結果

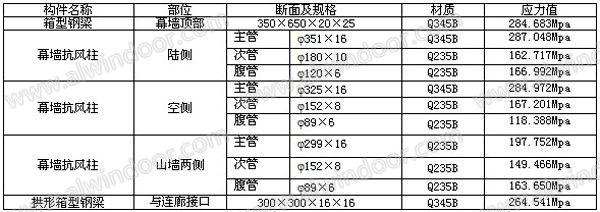

幕墻支撐鋼結構計算結果如下表所示。
表一
4.2幕墻索網體系計算結果
幕墻索網體系計算結果如下表所示。
表二
