1.工程概況
北京首都國際機場專機與公務機樓工程位于北京首都國際機場內(如圖1)，總用地面積為178222平方米，新建專機與公務機樓面積為6352平方米，地上兩層，局部夾層（詞條“夾層”由行業大百科提供），主體結構形式采用鋼結構。整個專機與公務樓分二期進行，其中一期工程包括專機與公務機樓、交運行李服務樓和停車場服務樓三座建筑及室外道路、廣場、綠化、停車場及室外管線等，二期為公務機停機坪遠期發展用地、附屬設施用地及部分景觀綠化用地。該工程2006年12月建成，2007年6月正式投入使用。

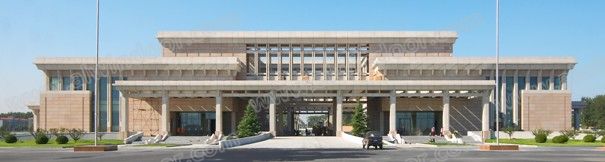

圖1專機與公務機樓立面效果

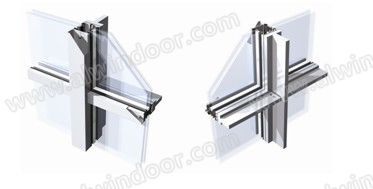

北京首都國際機場專機與公務機樓玻璃幕墻工程幕墻面積約為28000平方米，主要由石材幕墻、鋁合金玻璃幕墻、玻璃采光頂等組成。其中鋁合金（詞條“合金”由行業大百科提供）玻璃幕墻部分支撐結構采用了栓接T型鋼梁結構(如圖2)。
圖2栓接T型鋼梁節點構造示意圖
2.結構說明
專機與公務機樓玻璃幕墻工程采用T型鋼梁作為主要承力體系。施工圖深化設計初始采用焊接T型梁，并要求在加工完成后將焊縫刨平，以保持外觀簡潔，美觀。這種做法，對焊縫的要求很高，必須全熔透，否則會因?yàn)楹缚p高度降低而對結構的受力產生不利影響。所以這種設計必然導致工藝復雜，施工周期長。為了保證進度，同時又不影響外觀。將焊接T型梁改為栓接T型梁。T型梁翼緣和腹板采用大六角頭8.8級M8高強螺栓（詞條“高強螺栓”由行業大百科提供）連接，間距300mm，加勁板兼平面（詞條“平面”由行業大百科提供）外栓接T型橫梁的連接板每1200mm一塊(具體布置參見圖3)。這樣變更后，T型鋼梁加工速度快，外觀更簡潔。但其受力性能需要經過試驗和理論分析驗證。
圖3栓接T型鋼結構布置圖
3.材料性質
栓接T型梁的主體結構采用Q235（詞條“Q235”由行業大百科提供）鋼，其材料的本構關系曲線見圖4(a)。螺栓采用8.8級M8高強螺栓，有效截面直徑6.827mm。有效截面面積S=36.587mm2。該類螺栓的抗拉，抗剪強度檢測值分別為：Ft=32.67KN;Fv=25.83KN。所以根據《鋼結構設計規范(GB50017-2003)》，其屈服強度為：fu=32.67/36.587×1000=892.94Mpa;抗拉強度設計值ft=fu/2=446Mpa;抗剪強度（詞條“強度”由行業大百科提供）設計值fv=Fv/s/2.5=282Mpa。該螺栓經測試滿足規范規定的抗拉強度（詞條“抗拉強度”由行業大百科提供）設計值ftb=400n/mm2;抗剪強度設計值fvb=250N/mm2的要求。螺栓由于是高強鋼，其本構關系采用雙折線模型，見圖2(b)，曲線強化段Es=0.03E。結構計算采用美國CSI公司的結構設計（詞條“結構設計”由行業大百科提供）軟件Sap2000進行結構的初步分析。采用美國ANSYS公司著名的通用有限元分析軟件ANSYS進行詳細的三維結構有限元分析。

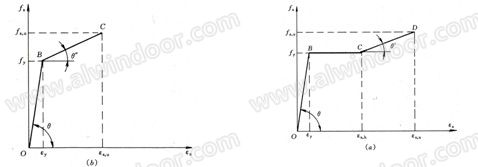

圖4鋼材應力（詞條“應力”由行業大百科提供）應變關系曲線
4.結構分析荷載
4.1標準荷載
北京地區基本風壓:0.45KN/m2;抗震設防烈度：8度(0.20g);地面粗超度:B類;風荷載體型系數：1.2;玻璃橫向網格為1.548米, 設計標高10.6米。T型鋼為連續梁，總長10.04米，一層跨度5.17米，二層跨度4.89米。
幕墻構件自重標準值：Gks=0.8 KN/m2
4.2荷載計算
單根T型鋼重力方向荷載：Gkt=1.2×1.548×10.04×0.8=14.92KN.
4.2.1風荷載計算
標高為10.600m處風荷載計算:
Wk=βgz×μz×μs×W0 (GB50009-2001)
式中：Wk---作用在幕墻上的風荷載標準值(kN/m2)，方向垂直于板面;
βgz---10.600m高處陣風系數(按B類區計算);
μf=0.5×(10.600/10)-0.16=0.495;
βgz=0.89×(1+2×0.495)=1.772;
μz---10.600m高處風壓高度變化系數(按B類區計算)，μz=(10.600/10)0.32=1.020;
μs---風荷載體型系數，取1.200
Wk=βgz×μz×μs×W0
=1.772×1.020×1.200×0.450
=0.976 kN/m2
計算值小于1.0kN/m2，取Wk=1.0kN/m2 (JGJ 102-2003 5.3.2)
4.2.2水平地震作用計算
qEK=βE×αmax×Gks (JGJ102--2003 5.3.4)
式中：qEK---水平地震作用標準值(kN/m2)，方向垂直于上翼緣表面;
qEK=βE×αmax×Gks
=5.0×0.16×0.8
=0.640 kN/m2
4.2.3水平向荷載組合
qK：荷載組合標準值(kN/m2);
q：荷載組合設計值(kN/m2);
風載：組合系數1.00，分項系數1.40;
地震荷載：組合系數0.50，分項系數1.30;
qK=1.00×1.000+0.50×0.64=1.32 kN/m2
q=1.00×1.40×1.000+0.50X1.30×0.64=1.815 kN/m2
4.3工況組合
剛度工況：
工況1 1.0恒載+1.0風載+0.5地震荷載
強度工況：
工況2 1.0恒載+1.4正向風載+0.5×1.3地震荷載
建設單位： 北京首都國際機場擴建指揮部
工程地點： 北京首都國際機場內
設計單位： 中國航空工業規劃設計研究院
建筑高度：33m
幕墻面積：46800m2
幕墻類型：鋁合金玻璃幕墻、鋁板
工況3 1.0恒載+1.4負向風載+0.5×1.3地震荷載
5.結構初步分析及試驗設計
5.1結構初步分析
