哈爾濱國際體育會展中心預應力單索幕墻設計

　　2.3.2水平單拉索邊部節點

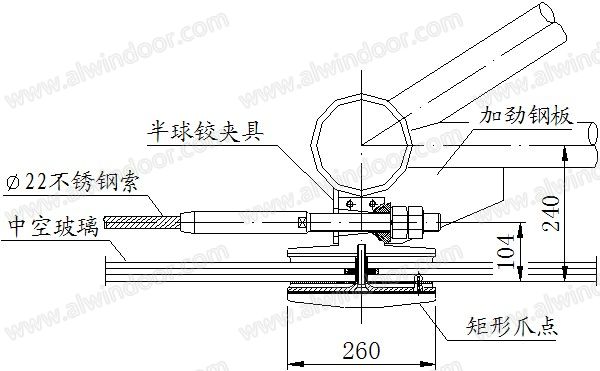

　　水平單拉索的兩端張拉在變形縫兩側的三角空間桁架上(如圖五)，為加強邊部節點與三角空間桁架的剛度，采用了加勁板的構造措施。在最大水平荷載作用，拉索的最大變形為150mm，為防止單索端頭張拉裝置中螺桿與矩形爪點夾具扭曲影響，采用半球鉸夾具使螺桿在夾具內有萬向±5°的旋轉自由度。

　　圖五 水平索邊部張拉節點示意圖

　　2.3.3豎向單拉索頂部與底部節點

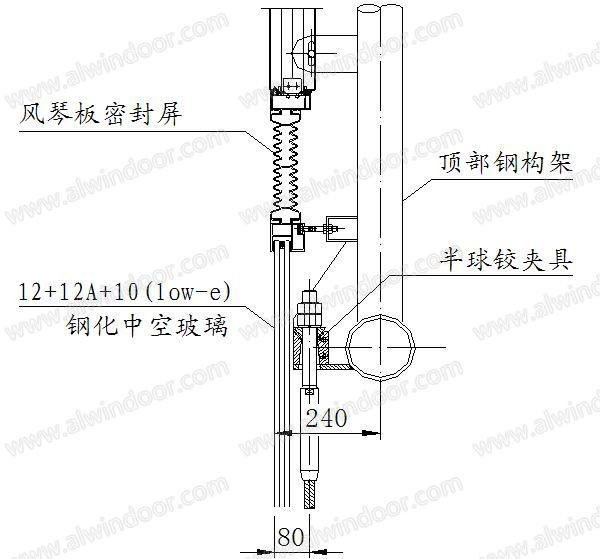

　　在幕墻頂部設置片式鋼桁架，用以承受豎向單拉索的拉力，豎向單拉索頂部調節張拉裝置與水平單拉索相同，采用半球鉸夾具，拉索固定錨固端螺桿在夾具內可有±5°的萬向旋轉自由度(如圖六)。由于玻璃為脆性材料（詞條“脆性材料”由行業大百科提供），在幕墻玻璃頂部采用了風琴板密封屏，用以防止主體鋼結構及屋蓋和單層索網變形導致玻璃破損的現象發生。

頂部節點

　　圖六 豎向拉索頂、底部節點示意圖

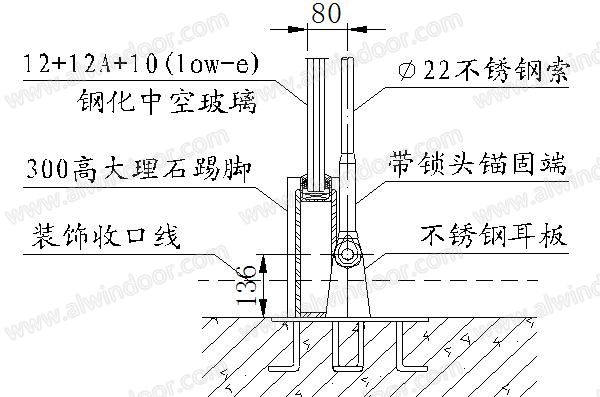

　　在底部設計有300mm高的大理石踢角，防止哈爾濱冬季積雪對玻璃清潔的影響。豎索的底部與頂部不同，拉索固定錨固端由鎖頭通過耳板與預埋件相連。

　　2.3.4伸縮縫處節點設計

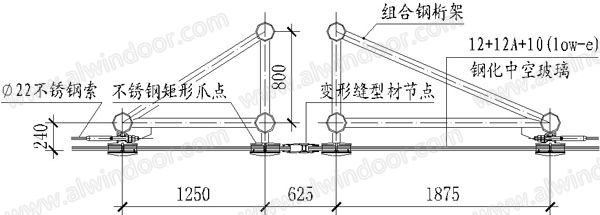

　　主體建筑伸縮縫每45米一道，在其兩側各設置一榀三角形空間桁架，幕墻玻璃在伸縮縫處斷開，用單獨設計并開模（詞條“開模”由行業大百科提供）的鋁合金型材封邊收口(如圖七)。受溫度影響時，每45米跨伸縮縫索網單元間相互不受約束和限制，保證了結構的安全。

圖七 伸縮縫處節點示意圖
