論建筑門窗節能關鍵性部件——隔熱條

　　本篇文章內容由[中國幕墻網]編輯部整理發布：

　　4 試驗結果

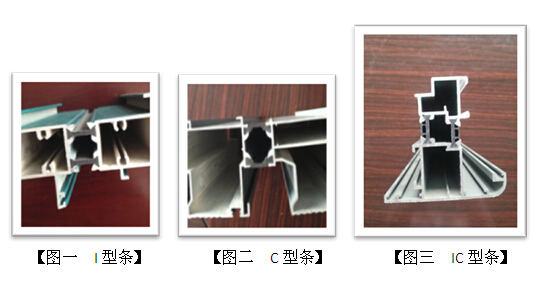

　　4.1 表一列出了7家參加試驗單位測試的IC條與C條室溫橫向抗拉強度

　　表一 IC條與C條室溫橫向拉伸強度對比數據

　　試驗環境： 23℃ 50%RH 試驗條件： 140℃6H烘干,室溫橫向拉伸

　　4.2 表二列出7家試驗單位測試的IC條與C條高溫橫向抗拉強度

　　表二 IC條與C條高溫橫向抗拉強度對比數據

　　試驗條件： 90 ℃ 試驗 條件： 140℃6H烘干,室溫橫向拉伸

　　4.3表三列出7家試驗單位測試的IC條與C條低溫橫向抗拉強度

　　表三 IC條與C條低溫橫向拉伸強度對比數據

　　試驗溫度： -30℃ 試驗 條件： 140℃6H烘干,室溫橫向拉伸

　　5 試驗結論

　　5.1 從試驗結果看出IC型隔熱條橫向抗拉性能優于C型隔熱條橫向抗拉性能。

　　5.2 表一中有6家測試的IC條室溫橫向抗拉強度數據滿足GB/T23615.1-2009要求，1家數據略低于GB/T23615.1-2009要求，C條室溫橫向抗拉強度數據均不滿足GB/T23615.1-2009要求。

　　5.3表二中有6家測試的IC條高溫橫向抗拉強度數據滿足GB/T23615.1-2009要求，1家數據低于GB/T23615.1-2009要求，C條高溫橫向抗拉強度數據均不滿足GB/T23615.1-2009要求。

　　5.4表三中有2家測試的IC條低溫橫向抗拉強度數據滿足GB/T23615.1-2009要求，5家數據低于GB/T23615.1-2009要求，C條低溫橫向抗拉強度數據均不滿足GB/T23615.1-2009要求。

　　5.5 IC條室溫橫向抗拉強度平均比C條室溫橫向抗拉強度高1.9倍，IC條高溫橫向抗拉強度平均比C條高溫橫向抗拉強度高1.2倍，IC條低溫橫向抗拉強度平均比C條低溫橫向抗拉強度高3.9倍。

　　5.6 異型隔熱條的開發，是可以做到即滿足新功能要求，又能滿足GB/T23615.1-2009規定的力學性能。

　　以上試驗及數據由廣州有色金屬研究院提供

　　通過我國各相關門窗企業的一致努力與發展，研究開發出斷橋隔熱的鋁合金門窗，它克服了鋁合金門窗原有隔熱隔音不足的問題，使門窗的隔音隔熱效果大大提高。國家檢測證實：鋁合金斷橋隔熱門窗有卓越的節能效果，K值在2.0～3.5W/m2・K,可以節能30%～40%以上，可降低噪音30～50dB。另外鋁合金斷橋隔熱門窗在抗風壓(Pa)、水密性(Pa)、氣密性、穩定性、防火性等都有明顯優勢。

　　隔熱條作為鋁合金斷橋隔熱型材的關鍵組成部分，現已成為國內鋁合金隔熱型材的首選合作伙伴。隨著現代生活環保節能意識的增強，建筑節能市場需求不斷擴大，以及國家強制性政策的出臺，節能門窗要求必須采用，華北地區已經將此類節能門窗列入驗收建筑標準之一。再加上現有企業自我產品的不斷更新完善，技術的轉化創新，都在不斷持續的拓寬隔熱條產品各自的運用領域。而不管是國產隔熱條還是進口隔熱條也基本是在國內生產，只是區別在于原材料的選用。分析我國當前隔熱條市場，及其混亂，各類品牌系列繁多，質量、價位相差懸殊。這主要也就是原材料的選用，原材料的品質對隔熱條的質量起到決定性作用，這是產品是否優質的第一道關口，甚為重要! 隨著隔熱條的發展和完善，目前隔熱條主要成分為：尼龍 + 玻璃纖維+添加劑( PA66GF25 )。當然也有用PVC材質制作的隔熱條，其中PVC材質的隔熱條與鋁合金的線膨脹系數存在巨大差異，以及其強度不足，抗老化性差等原因 而造成其使用安全性無法保證，故已被歐洲建筑門窗行業所淘汰，不適用于建筑型材領域; 其次，國產原料與進口原料，兩者比較而言，差異與區別甚微，產品主要差異還是取決于生產工藝技術方面。 也有利用PVC、ABS、PA、PA6（詞條“PA6”由行業大百科提供）、PP，尼龍紙回收，大棚料，塑料地毯等雜塑料作為原材料，但是只有PA66才能保證耐水，抗冷，風化等耐用性，其他都會出現壽命較短的現象。

　　我國鋁合金型材企業從 2000年左右逐步引入鋁合金隔熱型材生產技術，(近5年來發展較快)鋁合金隔熱型材用隔熱條在我國尚屬較新的產品，為了讓鋁合金型材生產企業能更好的了解隔熱條，準確的評定隔熱條的品質，評定隔熱條品質大致可分為三個層面。

　　按GB/T 23615.1-2009標準規定的指標進行評定隔熱條的品質;通過部分關鍵性能指標的檢測來評定隔熱條產品質量 (比如出廠檢驗的項目);通過簡易快捷的方法來定性的評定隔熱條品質。但是由于定性的檢驗方式檢驗項目大都比較局限性，故我們也可以通過第三方驗證，依照做全套的權威檢驗;參照GB/T 23615.1-2009規定做部分關鍵性的檢驗。其次也可以考察供應商生產基地，參觀車間生產工藝以及了解公司管理體制等。下面我們介紹幾種簡單快捷的檢測方法。

　　1 、外觀：PA66尼龍隔熱條其表面呈黑啞光色澤，且整體光滑平整，無縮孔，無疏松，無劃痕及模具擠壓痕跡，對光細看可見玻纖特有的光澤，隔熱條頭部端面無分模線痕，更主要的是隔熱條沒有出條阻力線。產生阻力線的原因最關鍵性還是模具的技術不過關和隔熱條本身原材料的不純，故而造條參差不齊，對生產產生一定的麻煩，故而某些不完善的廠家就改變工藝流程制造阻力線彌補不足，而型材開齒跟阻力線完全不吻合導致阻力線會影響型材的接觸面，故而對剪切力（詞條“剪切力”由行業大百科提供）有了很大的影響。

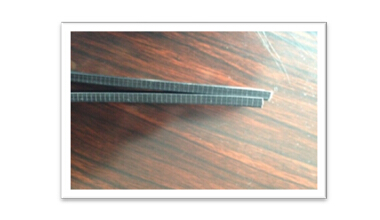

　　(圖四 存在阻力線的隔熱條)

　　2 、掰斷扭力實驗：取一根I型條25厘米的試樣進行人力掰斷實驗，如果隔熱條彎折至兩端尚有一定距離時就產生多段崩裂現象(玻璃（詞條“玻璃”由行業大百科提供）纖維顆粒不均勻所致)，要么韌性（詞條“韌性”由行業大百科提供）明顯，反復彎折多次不斷(玻璃纖維含量不足，不是純PA66);還有如T型條，真正使用并且需要達到一定強度的是T型條的中間部分，我們可以采取手握該型號隔熱條的兩端，向前后兩個方向用力，進行360°旋轉扭曲測試，品質較低端的隔熱條就會被扭裂折斷，相反品質好的隔熱條有足夠的強度和韌性，抗扭性能較強，依舊保持T型條的狀態不變。

　　3 、普通點燃實驗：好的尼龍隔熱條不易點燃而且呈淡黃色火焰，帶有淡淡的香味。相反，其他所謂的隔熱條燃燒時會呈藍色火焰并釋放大量刺鼻的黑色臭味煙霧。

　　4、急速高溫煅燒法： 俗話說真金不怕火煉，因每一種產品質量的好壞取決于它的原材料。取一段10公分左右的條放在鐵皮上，下面用火燒，若燃燒盡以后還基本保持隔熱條的形狀;如其它原料生產的隔熱條，它經不起高溫燃燒，時間不但短而且不成形。

　　門窗的改進完善,是人類文明進步的表現。未來更好的門窗必將會替代現有的門窗。目前世界門窗正在充分利用高科技的手段，朝著系列化、多樣化、自動化、人文化、科學化方向發展。隨著人們的精品化意識、個性化意識的不斷增強，多樣復合型材的研發出現，將來的門窗必定是更加人性化并且絢麗多彩 。當然——我們需要始終堅定而創新地走在行業之中，做門窗行業的最佳伙伴!

上一頁12下一頁
