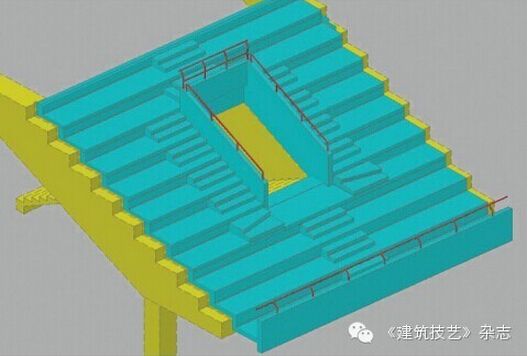

圖19 預制看臺出入口模型分析
圖20 預制看臺安裝現場圖
2.2中糧萬科長陽半島5#地塊
本項目位于北京市長陽鎮，主體地下部分采用現澆鋼筋混凝土-剪力墻結構，地上部分采用預制混凝土裝配整體式剪力墻結構。產業化樓建筑面積約9萬m2，最高樓棟建筑地上11層，建筑高度為31.9m。
2.2.1 項目概況
本項目是住宅產業化項目，工業化預制率達到了61%，預制構件種類較多，有外墻、內墻、陽臺、疊合、挑板、防火隔板、外掛板、樓梯、梯梁、女兒墻共10種。
建筑設計采用了業內較為先進的設計理念，如24小時新風負壓系統、橫向排煙系統等內裝部品化集成技術、SI內裝分離與線管集成技術等，這些設計手法對于深化設計而言將增加更多的工作量和難度，將這些復雜繁多的預留、預埋在深化設計階段完成是非常困難的事情，并且檢驗設計圖紙是否準確也是一項重要工作。
我們采用三維協同設計，首先建立每塊預制構件的三維模型，然后將所有預制構件組建標準單元或典型樓棟的三維模型，這個過程相當于在虛擬環境下拼裝建筑，用模型檢查建筑構造和構建外形是否正確。
該項目深化設計的最大阻礙在于基礎條件圖紙不能在深化設計階段提供，這樣后期設計變更較多，加大了深化設計的工作量，也給圖紙的準確性帶來隱患，我們只能通過修改三維模型消化改動量，再由三維變?yōu)槠矫嫒晥D完成變更。
2.2.2 深化設計

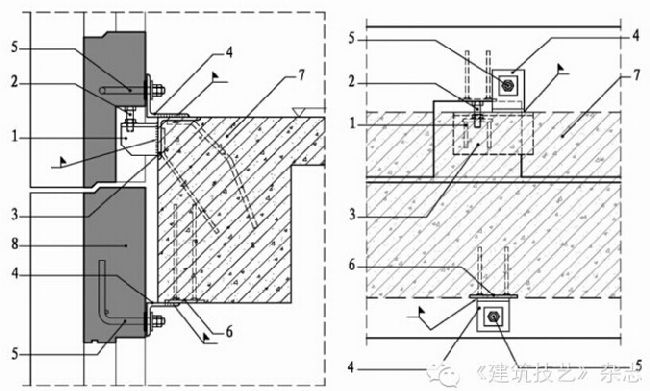

依據該項目的特點，在做產業化預制構件深化設計時先做施工圖集成設計研究，再做加工圖拆分詳圖設計，將所有預留預埋、構件分塊等內容在施工圖中集中體現，綜合考慮構件連接處的細部構造，再將每塊構件從整體裝配圖中拆分出來。
(1)施工圖集成設計的最大問題是水電、預留、洞口等集成，任何一項都要保證不能有交叉、碰撞、漏項的情況發生，并且每塊構件都有自己的編號，對于它的空間位置關系及與相鄰板塊的連接構造都必須十分清晰，需要根據平面布置圖(圖21)建立三維透視圖校驗(圖22)，對于樓梯間部位及室內典型部位也需要分別采用局部透視圖校驗(圖23，24)。

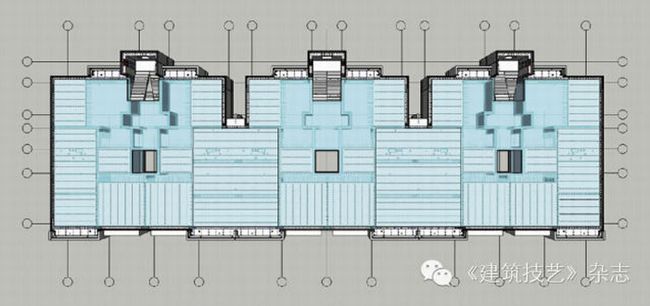

圖21 中糧萬科長陽半島住宅樓平面布置圖
圖22 中糧萬圖科長陽半島住宅樓三維透視圖

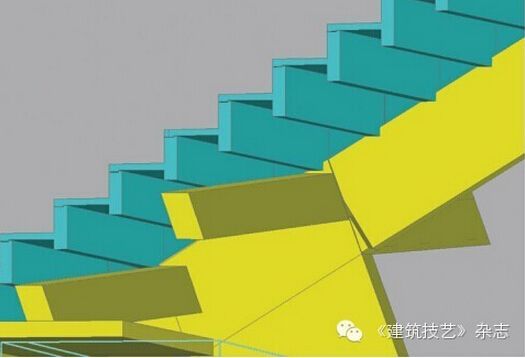

圖23 中糧萬圖科長陽半島住宅樓樓梯間部位透視圖
圖24 中糧萬圖科長陽半島住宅樓室內局部透視圖
(2)產業化預制構件加工圖設計不但要求繪圖人員能夠準確繪制出構件外形，還要了解每種類型構件的加工成型工藝和預制構件裝配方案，將加工技術要求在構件加工圖中整體表達出來，設計深度必須滿足構件現場生產要求，圖25~28是幾種典型預制構件三維模型。
圖25 中糧萬圖科長陽半島住宅樓復合保溫外墻板

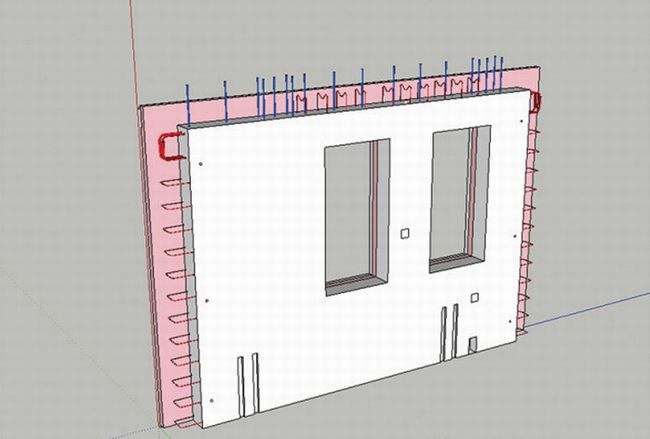

圖26 中糧萬圖科長陽半島住宅樓預制內墻板
圖27 中糧萬圖科長陽半島住宅樓預制疊合陽臺

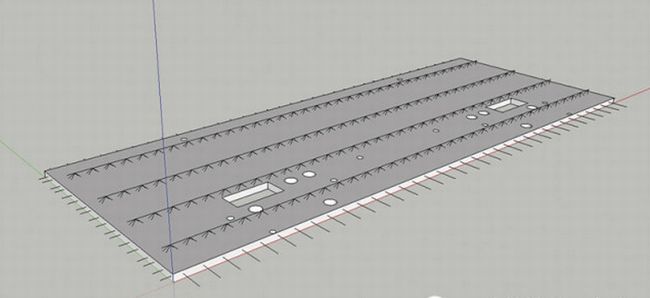

圖28 中糧萬圖科長陽半島住宅樓預制樓板疊合底板（詞條“底板”由行業大百科提供）
3 結語
預制建筑深化設計工作是保證項目實施的關鍵環節，該工作不但涉及建筑方案研究、各專業施工圖配合等，還需要和預制公司及施工安裝單位密切配合，充分研究項目實施過程中的細節問題，做到預制建筑實施的技術經濟性統一。
深化設計人員應具備建筑和結構專業的系統培訓，熟練應用各種繪圖軟件及三維協同設計等工具，掌握構件預制和施工安裝的基本要領并取得預制建筑工程實施經驗，才能使深化設計工作有序開展，從而保證預制項目的實施質量。
預制建筑深化設計工作可由精通預制技術的專業公司完成，設計成果需得到工程設計單位的審核確認后方可實施。
