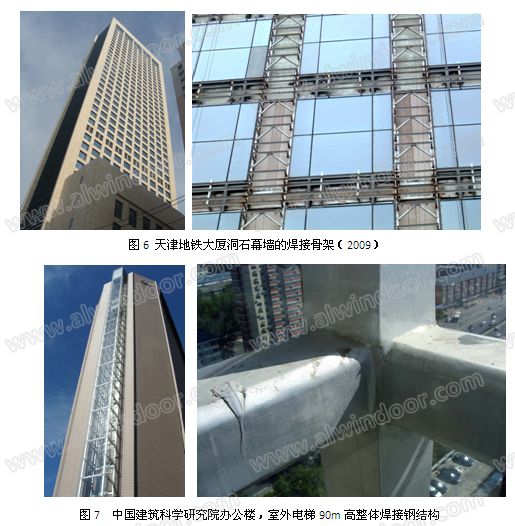

不僅大型公共建筑，而且許多高層建筑的幕墻也采用焊接鋼結構。天津地鐵大廈洞石幕墻高達175m，采用了焊接鋼骨架(圖6)。中國建筑科學研究院辦公樓的觀光電梯高90m，處于室外環境，方鋼管一通到頂，不分段;梁柱全部焊接;與主體結構也是焊接，整個結構沒有一個螺栓(圖7、圖8)。

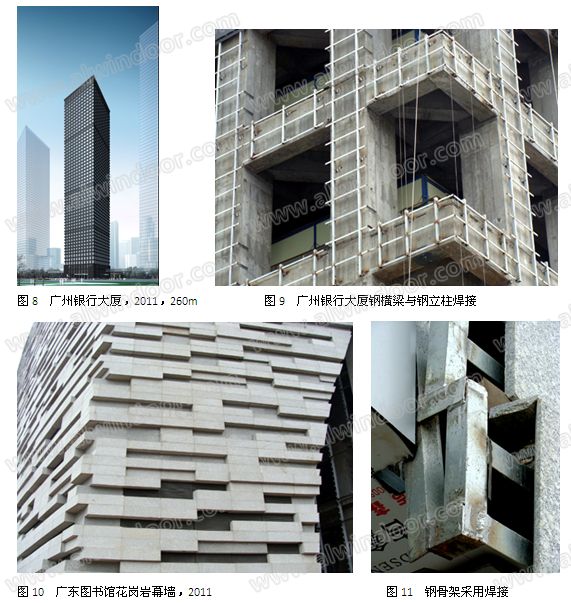

廣州銀行大廈花崗巖幕墻高度260.9m，是目前國內第二高的石材幕墻，采用方鋼管和角鋼橫梁 ，橫梁與立柱焊接(圖8、圖9)。
2011年新建的廣東圖書館采用花崗巖石板凹凸不平墻面，形成這非平面幕墻骨架的鋼結構，采用焊接(圖10、圖11)。

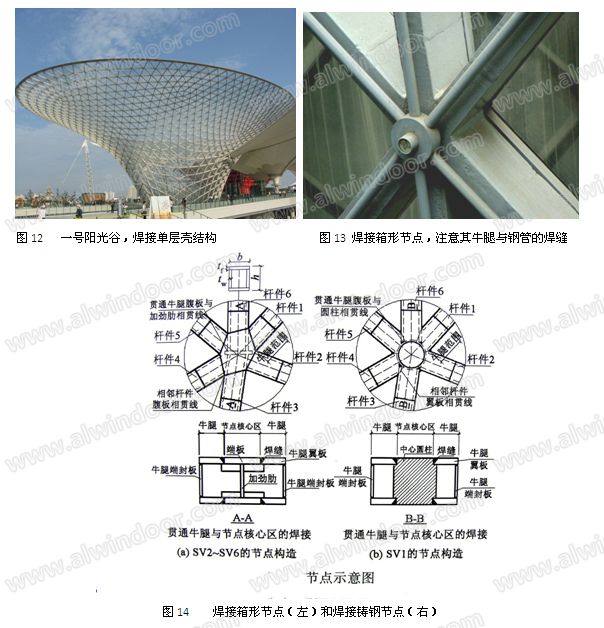

2010年上海世博會的世博軸上有6個玻璃的陽光谷，為高度41.5m、直徑 90m~97m的大喇叭花，玻璃幕墻和采光頂總面積達31500m2(圖12)。采用全焊接方鋼管單層網殼結構。三向布置的方鋼管桿件30738根，長度1.0m~3.5m，截面高度180mm~550mm;大部分采用焊接箱形6牛腿節點，少量采用實心鑄鋼6牛腿節點;桿件與節點構件采用全熔透一級焊縫連接(圖13、圖14)。

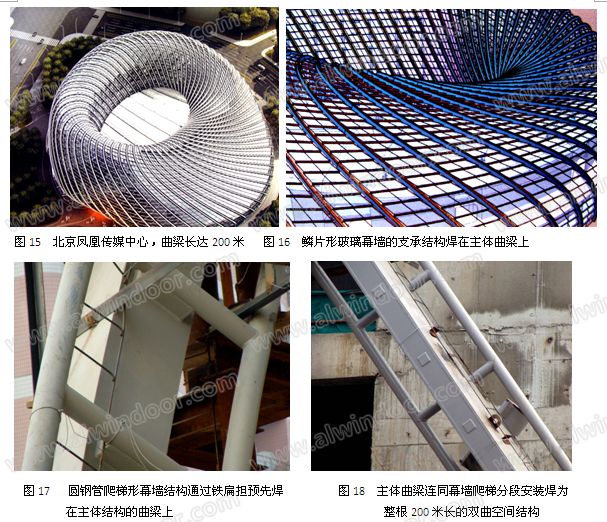

2010年正在施工的北京鳳凰傳媒中心是一座面包圈形的鋼結構(圖15)， 圖8 廣州銀行大廈，2011，260m 圖9 廣州銀行大廈鋼橫梁與鋼立柱焊接
主要承重結構是梯形截面的鋼箱梁，為長達200米的空間雙曲線(圖12)，幕墻鋼結構為圓鋼管爬梯形雙曲空間骨架(圖13)。幕墻爬梯形鋼骨架在工廠預先焊在主結構的梯形截面曲梁上，分段運到工地安裝，焊接為整體(圖14)。
在主體結構的曲梁上 整根200米長的雙曲空間結構

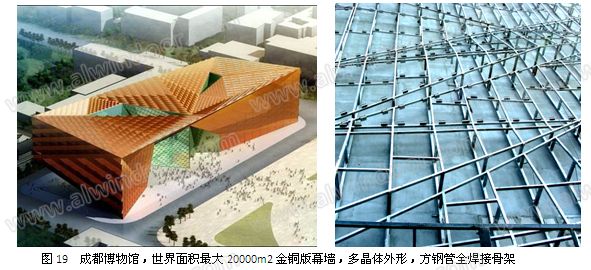

圖19 成都博物館，世界面積最大20000m2金銅版幕墻，多晶體外形，方鋼管全焊接骨架世界最大面積的銅板幕墻—成都博物館，外形為不規則多晶體，支承結構為全焊接方鋼管(圖19)。
上述如此大型、如此復雜的幕墻鋼結構都能采用全焊接，還有什么幕墻鋼結構不能焊接呢?
應該說，幕墻的鋼橫梁和鋼立柱可以采用螺栓或螺釘連接;也可以采用焊縫連接;還可以部分節點用螺栓連接，而另外部分節點用焊接。設計者可以根據工程特點和自己的習慣靈活選用。
六、 幕墻規范新版本相應條文已經修改
規范是成熟經驗的總結，只有在工程中廣泛采用、技術成熟的內容才能列入規范的條文。因此，總是先有實踐，后有規范。實踐已經向前推進了，規范就必須進行修訂。
正因為老規范的規定不是為鋼結構編制的，許多規定不適用于鋼結構。所以修改老的幕墻規范是大勢所趨。《玻璃幕墻工程技術規范》 JGJ 102-2003 已經將原規定“橫梁應通過角碼、螺釘或螺栓與立柱連接”修改為“橫梁可通過角碼、螺釘或螺栓與立柱連接”，意味著鋼橫梁與鋼立柱“可不”用螺栓連接，可以采用焊接。“應”改為“可”，一字之差為幕墻鋼結構采用焊接打開了口子。
JGJ 133 規范和JGJ 102規范的新版本已經進行新的修訂。修訂后的條文將統一表達為：“鋼結構可以采用焊縫連接、螺栓或螺釘連接，也可以部分節點采用焊縫連接、部分節點采用螺栓或螺釘連接。焊縫連接的設計應符合現行國家標準《鋼結構設計規范》GB 50017 和《冷彎薄壁型鋼結構設計規范》GB 50018 的規定;焊接的施工應符合現行行業標準《建筑鋼結構焊接技術規程》JGJ 81 的規定。”
七、 小結
1. JGJ 133-2001 第5.6.6 條的規定是針對鋁合金型材編制的，是16年前歷史的產物，許多針對鋁合金結構的規定不能直接套用到鋼結構中。
2. 焊接是鋼結構的基本連接方法，同樣也是幕墻鋼結構的基本連接方法。幕墻鋼結構的設計應遵照《鋼結構設計規范》 GB 50017 規定和幕墻規范新版本的規定執行。其連接可以采用螺栓、焊縫或者兩者在同一工程中混合使用。
3. 已建工程的經驗和多次振動臺試驗結果，以及2008年汶川大地震的考驗，都表明了幕墻采用焊接鋼結構是沒有問題的。
4.目前，許多大型公共建筑和大量的高層建筑的幕墻工程都在采用焊接鋼結構。
5.JGJ 102和JGJ133 的新版本對幕墻鋼結構的焊接問題已經做出了明確的規定，設計和施工應按規定執行。【完】
