節能建筑的外墻保溫案例分析與措施

　　建筑保溫施工方式有很多種，相比于外墻內保溫和墻體夾芯保溫而言，外墻外保溫技術解決了這兩種保溫形式帶來的許多綜合性問題，具有熱工性能好、保溫效果高、綜合投資低、延長主體結構壽命等優點，綜合效益最高，在國內外最受推崇，成為我國墻體保溫的主要形式以及節能建筑保溫墻體的發展方向。但是，外墻外保溫（詞條“外墻外保溫”由行業大百科提供）技術在實際應用中存在許多問題，是我們意料之外的，下面針對外墻外保溫的質量問題給大家做一個探討。

　　目前外保溫生產廠家眾多，價格差異非常大，不同保溫體系也各有利弊，加之外墻外保溫系統直接面向室外大氣環境，要求有足夠的可靠性、安全性和耐久性，因而對材料質量和施工質量的要求很高。最近幾年，隨著工程應用量的不斷擴大，出現了不少質量問題，主要體現在以下幾個方面：保溫層脫落、外保溫開裂以及滲漏問題。本文主要從設計、施工和材料這三個方面來分析產生上訴質量問題的原因并提出相應的解決方案，擬以專業的施工服務來引領建筑保溫行業的健康發展。

　　一、外保溫質量問題之工程案例

　　1、保溫層脫落的工程案例

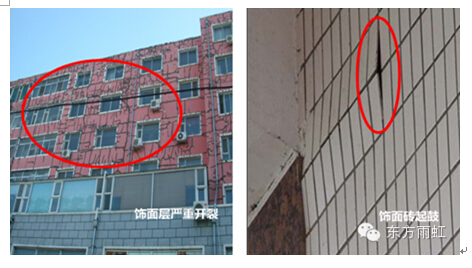

　　2、外保溫飾面開裂、起鼓的工程案例

　　3、外保溫滲漏的工程案例

　　二、外保溫質量問題之原因分析

　　1、設計因素

　　(1)不合理空腔構造的存在，使得建筑物在負風壓荷載的作用下，受到內擠外拉的作用力，引起保溫層的反復反向形變，但設計時在陽角部位并未進行有效的加強，最終導致保溫層整體脫落。

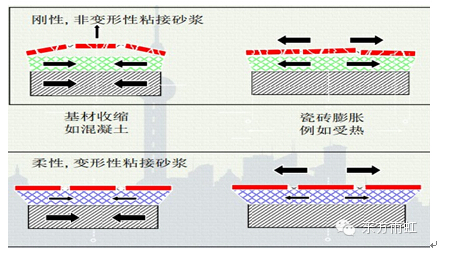

　　(2)對應力的產生及釋放考慮不充分，使用柔性不足的粘結砂漿，無法充分分散各層材料因彈性模量不同所產生的內應力，導致粘結層熱脹冷縮。加之飾面系統選擇錯誤，保溫層做法及抗裂做法在選材及工藝上均受“剛性防裂技術路線”的影響，采用的材料為預應力、高強、高彈性模量的材料，沒有留給溫度應力充分釋放的空間。并且，罩面層選用高彈透氣性差的彈性涂料，又未設置變形縫，因系統的連續面過長、累積變形過大而導致飾面層起鼓、剝落。

　　(3)節點設計不完善，未使用合適的配件，如伸縮縫線條、護角條、預壓（詞條“預壓”由行業大百科提供）密封帶等。由于室內外溫差較大，導致混凝土收縮，易使房屋結構產生變形和裂縫，故應該設置伸縮縫以分散溫度應力產生的破壞，應使用帶有玻纖網格布的伸縮縫線條，并與大面網格布進行搭接，常見的有E型伸縮縫線條和V型伸縮縫線條。E型伸縮縫線條適合用于平縫，V型伸縮縫線條適合用于轉角縫。

　　首層建筑易受撞擊產生缺口裂縫，使用成品護角條可以明顯提高墻角的抗沖擊能力。

　　由于建筑物外窗框大多采用鋁合金（詞條“鋁合金”由行業大百科提供）、塑料及異形鋼材（詞條“鋼材”由行業大百科提供）制成，這些材料與墻體材料、外保溫系統材料的性能相差較大，在溫度應力的作用下，在窗腳應力集中處易出現裂縫，此處應使用預壓密封帶進行防水、防裂處理，以便于柔性過渡。

　　粘貼保溫板材前，墻面終端部位沒有按要求進行網格布翻包處理，并且底部未使用散水托架，造成破壞及滲漏。系統底部第一排保溫板的下側板端與散水間應設置不小于300mm的間距，勒腳部位保溫系統下部應設置經防腐處理的金屬托架。

　　V型伸縮縫線條E型伸縮縫線條

　　(4)由于保溫板的裁切不容易保證與洞口尺寸一致，且穿墻管僅在基層墻體中留置并未伸出外墻面，造成保溫板與洞口邊存在較大縫隙，當風壓較大時雨水會沿著管壁往內吸入，從裂縫處滲漏到外保溫系統內。同時，熱的廢氣穿墻管也會使保溫板收縮變形，最終導致開裂，故此應采用不燃的巖棉板處理熱的穿墻管。

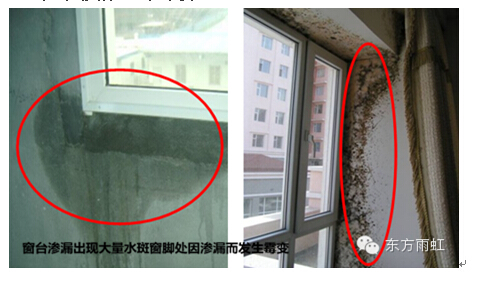

　　(5)由于設計和建設單位不夠重視，在目前建筑的外保溫施工中，大多數飄窗和空調架板是沒有進行保溫處理的，由于材料性能差異，這些沒有做保溫的部位與做完保溫的部位受溫度影響而發生的形變不同，在外界溫差應力的影響下，保溫墻體的交界處易產生破壞裂縫，從而引起滲漏，導致室內返潮、霉變（詞條“霉變”由行業大百科提供）。
