解讀日本高層組合結構體系與減隔震設計

　　(d) 墻黏滯阻尼器

　　圖14 住宅區及辦公區的阻尼器布置

　　圖15 MORI塔施工現場圖

　　3.3 案例3：YOZEMI塔(設計單位與建設單位：大成建設)

　　YOZEMI塔位于日本東京，高度為134m，建筑面積為27175.10㎡，結構體系主要為鋼結構、鋼-混凝土結構（詞條“混凝土結構”由行業大百科提供）體系，采用CFT柱、獨立基礎，地上26層，地下3層。1~26層巨墻混凝土的抗壓強度有70,60,48,30N/m㎡三種，1~17層CFT柱混凝土的抗壓強度為60N/m㎡，基礎地下3層~地上1層的為36N/m㎡;1~26層巨型框架、1~17層CFT柱以及基礎地下3層~地上1層所采用的鋼材抗拉強度為490N/m㎡。建筑效果圖及功能示意見圖16。巨型框架與墻的連接示意見圖17，巨墻的施工過程見圖18。

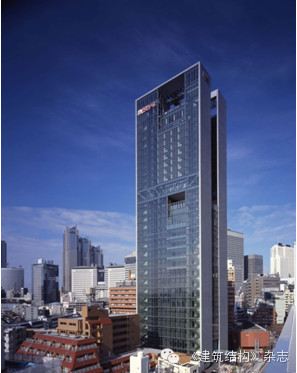

　　圖16 YOZEMI塔建筑效果圖及功能示意

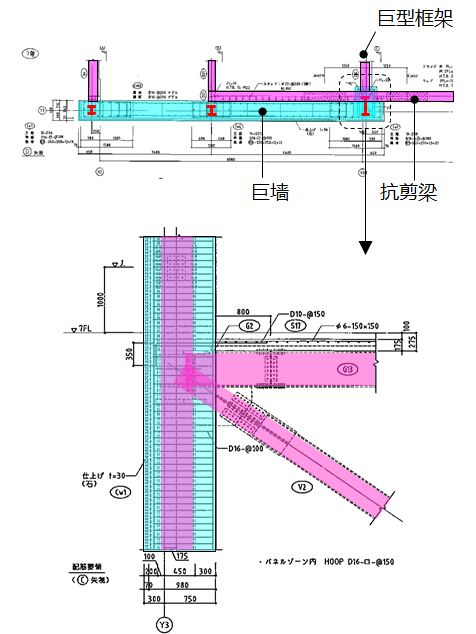

　　圖17 巨型框架與墻的連接示意

　　(a)施工總覽
