綠色建筑集成技術的創新實踐

　　本篇文章內容由[中國幕墻網]編輯部整理發布：

　　　隨著人口不斷增長,資源消耗日益增加,導致了資源能源短缺、環境氣候惡化等一系列問題, “綠色”、“環保”、“低碳”、“可持續”已成為社會普遍的共識和追求目標。由于建筑能耗占全球總能耗的40%左右,建筑的可持續化發展勢在必行"。如何實現“四節一環�！钡�綠色建筑評價目標,這就需要從綠色建筑集成技術上去加以引導并實施,更需要根據建筑當地的環境條件、功能使用要求創新性地選擇適宜的技術策略去建設。在建筑可持續發展理念的指引下,我們對后勤工程學院綠色建筑示范樓的技術集成創新做了一些有益的嘗試,并取得了一定的成效。

　　1　項目概況

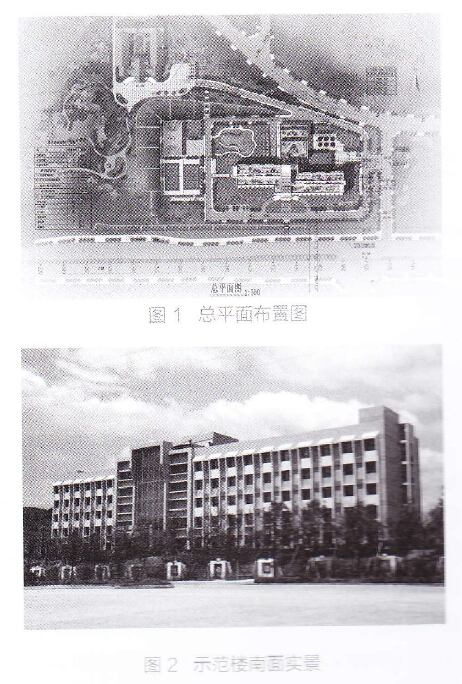

　　后勤工程學院綠色建筑示范樓位于重慶市大學城后勤工程學院新校區西南角,是一棟集住宿、餐飲、教學、辦公、會議等功能于—體的綜合體建筑。該建筑地上五層,地下一層,建筑平面采用“T” 字形布局(圖1),鋼筋混凝土（詞條“鋼筋混凝土”由行業大百科提供）框架結構。項目用地面積13851m²、總建筑面積為11609m²、建筑占地面積為2496m²。已于2011年8月整體竣工并投入使用(圖2)。

　　該頊目按美國綠色建筑LEED-NC(2.2版)的金獎標準要求和我國綠色建筑“三星級”認證標準進行設計和施工建造,是全軍和重慶市第一個獲得“三星級”綠色建筑設計評價標志認證的實際建成項目,并榮獲了軍隊優秀工程設計一等獎,全國綠色建筑創新獎一等獎。

　　2場地環境的生態補償

　　2.1 中水處理系統的生態設計

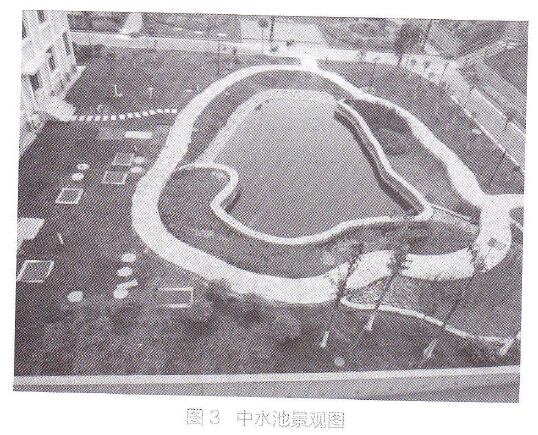

　　為了提高建筑周邊的環境質量\調節建筑微氣候,該項目利用西北角的場地設計了地上和地下的中水處理系統,既不占用綠化場地，又結合潛流濕地、生態塘和景觀池來補充場地生態景觀。頊目處理達標后的中水一部分回灌于潛流濕地和生態塘進行二級處理,達到景觀用水標準后補入景觀湖面。同時,景觀湖內設置循環泵提升湖水至人工濕地,實現湖水的循環,使湖水的水質保持良好。濕地以蘆葦為主,生態塘內種植本土產挺水植物、沉水植物及浮生植物,并放養具有良好水質凈化功能的魚類,形成良好的水笠食物鏈生態環境(圖3)。

　　2.2無土種植屋頂綠化及垂直綠化技術

　　該項目采取了退臺式屋頂綠化,由主屋頂和3個退臺式屋頂組成。屋頂綠化面積為1310m2 占屋頂可綠化面積的6823%。屋頂綠化以灌木與地被植物為主,配合小喬木,減輕屋頂荷載與風力影晌。同時,屋頂綠化采用新型無機輕質栽培基質—— “寶綠素”種植介質。該種植介質具有無土、環保、超輕等特點,無需后期養護;既大大減輕了屋頂荷載,又保證了屋頂排出雨水的清澈透亮。在建筑南立面外墻上結臺水平和垂直的固定遮陽板,巧妙地設置了80個容器式垂直綠化系統作為墻面垂直綠化體系,并種植了爬山虎和迎春兩種藤蔓植物,形成一種上與下、前與后的立體綠化景觀。同時采取節水型自動滴灌技術,保證了植物的存活率。

　　3建筑被動式節能體系

　　3.1 自然采光與自然通風設計

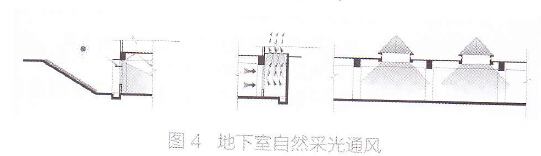

　　該頊目結合地形條件將建筑主體坐北朝南布置,房間盡可能做到了自然采光和自然通風。地下室為車庫和設備用房。為了改善地下室的采光情況,項目在建筑南側地下室墻外設置了10個垂直采光通風井,東側與北側地下室墻外設置斜坡綠化,地下車庫屋頂設置了2個玻璃采光通風頂,有效地改善地下室的自然采光通風(圖4)。

　　在南立面中部設置了“可呼吸”玻璃幕墻系統(圖5)。

　　該技術較好解決了采光、節能和立面造型相統一的技術難題。它由兩層透明的表皮組成,兩層表皮之間形成可實現通風的腔體。空腔兩側及上、下部位設有10個大小不同的通風口,可根據季節變化,適時開閉百葉,合理組織通風換氣,達到節能和改善室內環境的目的。夏季可利用腔體內自然的熱壓（詞條“熱壓”由行業大百科提供）通風來有效降低室外得熱;冬季則可以關閉通風口,腔體就起到溫室保溫作用。

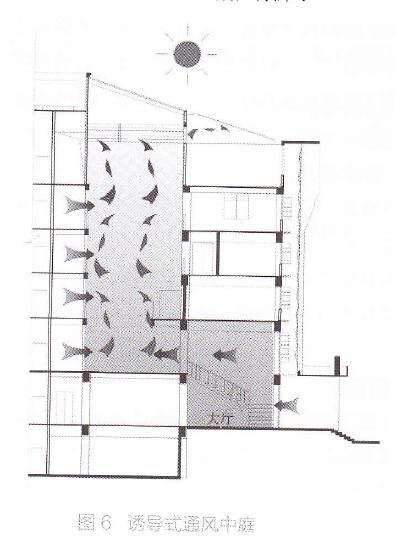

　　建筑中部設計了通風采光中庭,加大了公共部分的空氣循環（詞條“空氣循環”由行業大百科提供）速度(圖6)。中庭伸出屋面并加高,上部為中空玻璃蓋板,一層門廳為兩層高的共享空間,與中庭形成了一個“流動空間”,室內的空氣能夠產生有序的流動,實現“熱壓通風”,提高公共空間的舒適性。

　　3.2墻體復合保溫技術

　　外圍護結構墻體選用240 mm厚的加氣混凝土砌塊,砌筑時外挑40 mm,使鋼筋混凝土梁柱與砌體墻面形成4Omm的凹槽,在該部位噴涂發泡聚氨酯,再在墻體外側抹了3O mm厚膠粉聚苯顆粒有機保溫砂漿,在墻體內抹了20mm厚膨脹珍珠巖無機保溫砂漿,形成一種復合保溫墻體。

　　3.3門窗保溫節能技術

　　本項目窗戶采用新型專利產品—— “暖邊槽式隔熱鋁合金（詞條“隔熱鋁合金”由行業大百科提供）窗框”和優質LOw-E玻璃,南面窗戶玻璃為雙Low-E、雙中空（詞條“中空”由行業大百科提供）三層玻璃(6+12+6+12+6),整窗傳熱系數達到14W/(m2 K)。其他窗戶玻璃采用單LOw-E、單中空雙層玻璃(6+12+6),整窗傳熱系數達到18W/(m K)。在夏熱冬冷地區,可顯著提高建筑的保溫隔熱效果。

　　3.4遮陽系統

　　結臺建筑使用功能和房間朝向的不同,該項目采用了4種不同形式的遮陽技術:

　　(1)建筑構件遮陽:結臺建筑南立面的造型設計,在窗戶邊設置了水平和垂直遮陽板,其出挑長度根據計算機遮陽模擬計算而定。

　　(2)固定百葉遮陽:在建筑東、西立面上的窗戶外采用固定鋁合金百葉,達到“遮陽不遮景”的效果。

　　(3)活動百葉遮陽:建筑南立面中部帶形窗戶外安裝采用活動百葉,既保證建筑美觀,又實現南向遮陽回。

　　(4)布卷簾式遮陽:位于建筑中部的采光、通風天井,從二層直通屋頂,在玻璃屋頂下面設有卷簾式內遮陽,可以有效地防止夏季陽光直射室內。

　　4建筑主動忒節能體系

　　4.1 直流變頻風機盤管和新風系統

　　建筑內的新風機組采用變頻技術,可根據負荷變化進行無級調速,降低空調能耗。客房、宿舍等小空間空調系統末端采用無刷直流變頻風機盤管,人員密集的大空間安裝有熱回收裝置，減少能源損耗。

　　4.2客房智能控制系統

　　智能化控制的目標是保證技術效果 ，控制設備的合適動作及維持良好的室內環境(2)。建筑客房和宿舍的可開啟門窗設置了門磁和窗磁，分別用來控制入口燈光和和窗扇的開閉。在房間空調開啟時，如人為為打開門窗,2min(可設置)后空調末端將自動停止運行。
