夏熱冬冷地區Low-E節能玻璃可行性分析

　　2.1.2遮陽系數Sc值

　　太陽光輻射透過率Tsol值：指波長為250nm到2500nm的太陽光直接透過玻璃與總輻射量的對比。由少量的紫外線，47%的可見光，51%近紅外組成，是環境熱量的主要來源。

　　太陽輻射得熱系數g值(SHGC)：是指通過玻璃系統太陽光能量的與總太陽輻射的比，除直接之外還加上吸收再向室內散發的熱量。所以其值大于Tsol值：g = t + a x i，其中τ為直接透過率，a為吸收率，a=1-τ-r ，i為向室內散發的比例，其值小于1。

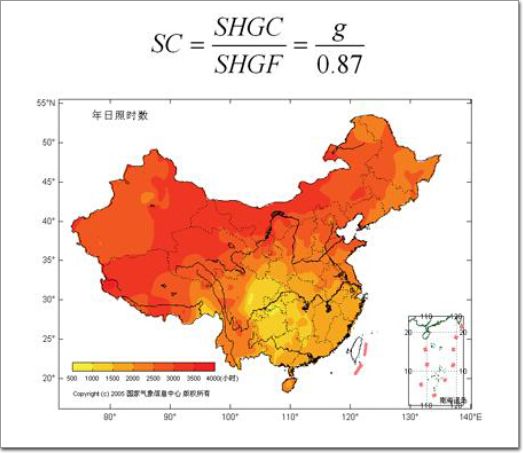

　　遮陽系數SC值：指玻璃系統與沒有采取任何遮陽的3mm白玻的遮陽方面的對比，取3mm白玻的太陽輻射得熱因子(SHGF)為0.87，即：

　　圖2.1.2-2年日照時間分布圖

　　從圖2.1.2-2年日照時間分布圖中可以看出我國除湖南四川貴州部分地區外，大部分地區日照還是比較充足的，在中國的三北地區日照時間還要高于低緯度的南方地區，但南方地區日照強度大于三北地區。因此，遮陽是必須考慮的，特別是南方地區。一般情況下，北方制熱支出占節能的支出的大部分，所以只考慮冬天制熱問題，因此需要高的遮陽系數使陽光盡量地進入室內以減少制熱支出。而在南方地區則剛好相反，而在夏熱冬冷的長江中下游地區則要在遮陽上取一個最恰當的點，使節能支出最小。

　　2.1.3可見光透過率VT

　　指玻璃系統在波長為380nm到波長為780nm之間的直接透過與人眼明視覺光譜光視效率加權積分與直接輻射與人眼明視覺光譜光視效率加權積分比值，人眼對波長為550nm左右的黃綠光最為敏感。圖2.1.3-1 光譜光視效率分布如下：

　　其中Dλ為標準光源分布，τλ為玻璃系統在波長λ的透過，V(λ)為在λ光視效率。

　　● 在歐美一般都要求玻璃有高的透過率，良好的自然采光（詞條“采光”由行業大百科提供），而不考慮視線遮蔽效果。

　　● 而在國內，一般更注重視線遮蔽效果。使玻璃整體上看上去一致，不能因透過率過高而被外部看到室內情況導致大樓整體效果破壞，所以不宜單純追求過高的透過率。

　　2.2 節能玻璃種類和特點

　　節能玻璃多種都樣，發展歷史從最簡單的吸收玻璃到現在的光譜可選擇性的低輻射玻璃。下面簡單介紹一下各種玻璃。

　　2.2.1吸收玻璃(abs)

　　在玻璃中添加一些金屬離子或某些物質，使玻璃曾現出一些顏色，加強對光線的吸收。也降低陽光直接輻射，起到一定的節能效果。但存在著很大的缺點：

　　著色玻璃對陽光范圍內沒有選擇性，在降低陽光的透過的同時也降低可見光透過。

　　其玻璃表面跟普通玻璃一樣，沒有任何低輻射，吸收的熱量沒有任何遮攔地散到室內，因此使遮陽效果大打折扣，而且在冬季其性能還不如普通白玻。

　　在夏天由于大量吸熱玻璃（詞條“吸熱玻璃”由行業大百科提供）本身溫度會升高發燙，溫度可高達50℃，本身輻射率高，會引起人的不適感。

　　2.2.2反射玻璃(SC)

　　在玻璃表面鍍金屬薄膜及一些干涉層，使玻璃制品能反射更多的太陽輻射，以達到遮陽的效果，并具有豐富的顏色。

　　但熱反射玻璃同著色玻璃一樣，不具備光譜選擇性，在降低太陽輻射的同時也降低了可見光透過。而且在近紅外部分透過有上升趨勢,

　　表面輻射率比較高，隔熱效果差部分產品夏天時溫度高，不具備低輻射特性，會引起人的不適感。

　　2.2.3低輻射玻璃(Low-E)

　　一般在其表面鍍一層高電導率的金屬，如Ag，降低表面熱輻射率，形成低輻射玻璃，又稱Low-E玻璃。低輻射玻璃同反射玻璃最大區別是具有光譜選擇性，它能夠在降低太陽輻射透過的同時，保持很高的可見光透過率。有這么幾種常見的Low-E玻璃：

　　● 傳統高透Low-E玻璃(LE)：具有高的可見光透過率，高的陽光透過率，適合北方采熱地區使用。

　　● 遮陽型Low-E玻璃(SE)：有遮陽效果，同時可見光透過降低，適合南方炎熱地區使用。

　　● 雙銀Low-E玻璃(DLE)：有遮陽效果，同樣的遮陽雙銀Low-E玻璃其透過率比單銀Low-E玻璃高，適合南方炎熱地區使用

　　● 可鋼化Low-E玻璃：與前三種概念交叉，改善膜層理化性能，可再進行熱處理。

　　2.2.4性能對比

　　光線冷暖指數：指透過玻璃系統的陽光給人體的感受，計算公式為：

上一頁1234下一頁
