解：1、根據推拉窗的洞口尺寸2100*1500，確定預留洞口間隙，假設為10mm/每邊，確定推拉窗的成品尺寸為2080*1480;
2、根據推拉窗的成品尺寸，將窗型設計為三扇三等分推拉窗，中間為固定扇，約占窗寬的三分之一，兩邊為活動扇，約各占窗寬的三分之一。設計要求是既能使窗扇完全打開，又能使窗豎扇完全重合。
3、根據推拉窗的成品尺寸，按比例繪制推拉窗的窗型立面圖，并標注尺寸;(見下圖)
4、設窗寬為W(2080)，窗高為H(1480);
5、選用山東華建鋁業公司推拉70系列型材，邊封寬度尺寸為25mm，槽深為15mm,上滑高度為40mm，槽深為25mm，下滑大面尺寸為44mm，軌道高度為32mm，光企寬度尺寸為50mm,槽深為33mm，勾企寬度尺寸為45mm。槽深為43.8mm，上方寬度尺寸為45mm，玻璃槽深為12mm，下方寬度尺寸為64.5mm，玻璃槽深為12mm，
6、計算下料尺寸：
邊封= H =1480 (2件)
上滑=下滑=W-邊封寬度*2+邊封槽深*2=2080-25*2+15*2=2060 (各2件)
光企=H-上滑高度-下滑軌道高度+上滑槽深-間隙 =1480-40-32+25-3=1428 (2件)
勾企=光企=1431 (4件)
活動窗扇寬度=上滑/3+勾企寬度/2=2060/3+45/2=709.166 固定窗扇寬度=上滑/3+勾企寬度=2060/3+45=731.666
此時,固定窗扇容納活動窗扇的空間為: 固定窗扇寬度-勾企寬度=731.66-45=686.66,還差709.166-686.66=22.499, 因此活動窗扇不能完全打開,若使活動窗扇完全打開,應使活動窗扇縮小22.499/3=7.499,固定窗扇加大7.499*2=15mm,
即: 活動窗扇=709.166-7.499=701.666≈702
固定窗扇=731.666+15=746.666≈747
此時,固定窗扇容納活動窗扇的空間為: 固定窗扇寬度-勾企寬度=746.666-45=701.666,能夠容納活動窗扇701.666.
因?yàn)榛顒?dòng)窗扇還要安裝半圓鎖, 若考慮鎖厚24 mm,則活動窗扇還要縮小24mm*2/3=16, ,固定窗扇還要加大24mm*4/3=96,
即: 活動窗扇=702-16=686
固定窗扇=747+32=779
驗算:
固定窗扇容納活動窗扇的空間為：779-45-24=710
活動窗扇+鎖厚=686+24=710
活動窗扇上方=下方=活動窗扇寬度-光企寬度-勾企寬度+光企槽深+勾企槽深
=687-50-45+33+43.8=668.8 (各4件)
固定窗扇上方=下方=固定窗扇寬度-勾企寬度*2 +勾企槽深*2
=776-45*2+43.8*2=773.6 (各2件)
窗扇玻璃下料尺寸：
根據國家標準規定，玻璃與型材的搭接邊應≥8mm，玻璃與型材間隙應≥4mm， 活動窗扇玻璃寬度=活動窗扇寬-光企寬度-勾企寬度+玻璃槽深*2-玻璃與型材間隙*2 =687-50-45+12*2-4*2=608
活動窗扇玻璃高度=光企-上方高度-下方高度+玻璃槽深*2-玻璃與型材間隙*2
=1428-45-64.5+12*2-4*2=1334.5
活動窗扇玻璃尺寸： 608* 1334.5 (2塊)
固定窗扇玻璃寬度=固定窗扇寬-勾企寬度*2+玻璃槽深*2-玻璃與型材間隙*2 =776-45*2+12*2-4*2=702
固定窗扇玻璃高度=活動窗扇玻璃高度==1334.5
固定窗扇玻璃尺寸： 702 * 1334.5 (1塊)
例題6 計算四扇推拉窗TLC 3015的下料尺寸
解：1、根據推拉窗的洞口尺寸3000*1500，確定預留洞口間隙，假設為10mm/每邊，確定推拉窗的成品尺寸為2980*1480;
2、根據推拉窗的成品尺寸，設計窗型，將窗型設計為四扇推拉窗，中間兩扇在同一軌道，往兩邊打開，兩扇之間安裝收口，起密封作用。四扇的寬度尺寸相等。兩邊的窗扇在同一軌道，可以往中間打開。設計要求是窗豎扇關閉時完全重合。

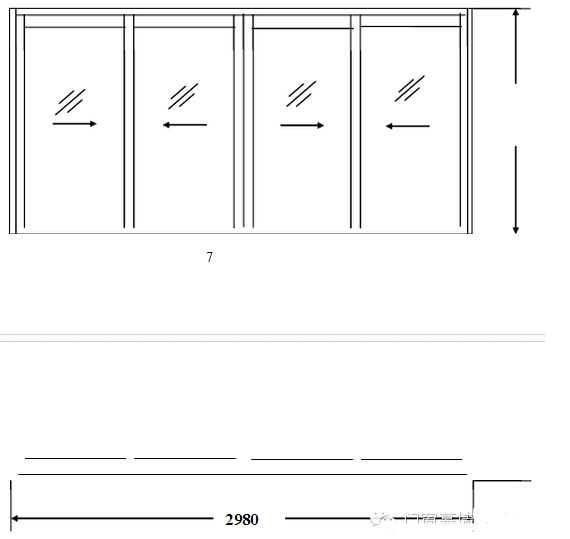

3、根據推拉窗的成品尺寸，按比例繪制推拉窗的窗型立面圖，并標注尺寸;(見下圖)
4、設窗寬為W(2980)，窗高為H(1480);
5、選用山東華建鋁業公司推拉70系列型材，邊封寬度尺寸為25mm，槽深為15mm,上滑高度為40mm，槽深為25mm，下滑大面尺寸為44mm，軌道高度為32mm，光企寬度尺寸為50mm,槽深為33mm，勾企寬度尺寸為45mm。槽深為43.8mm，上方寬度尺寸為45mm，玻璃槽深為12mm，下方寬度尺寸為64.5mm，玻璃槽深為12mm，收口壁厚1MM.
6、計算下料尺寸：
邊封= H =1480 (2件)
上滑=下滑=W-邊封寬度*2+邊封槽深*2=2980-25*2+15*2=2960 (各2件) 光企=勾企=H-上滑高度-下滑軌道高度+ 上滑槽深-間隙
=1480-40-32+25-5=1428 (各4件)
窗扇寬度=(上滑-收口壁厚)/4+勾企寬度/2=(2960-1)/4+45/2=762.25
窗扇上方=下方=窗扇寬度-光企寬度-勾企寬度+光企槽深+勾企槽深
=762.25-50-45+33+43.8=744 (各4件)
收口=光企=1431 (1件)
窗扇玻璃下料尺寸：
根據國家標準規定，玻璃與型材的搭接邊應≥8mm，玻璃與型材間隙應≥4mm， 窗扇玻璃寬度=窗扇寬度-光企寬度-勾企寬度+玻璃槽深*2-玻璃與型材間隙*2
=762.25-50-45+12*2-4*2=683.25
窗扇玻璃高度=光企-上方高度-下方高度+玻璃槽深*2-玻璃與型材間隙*2 =1428-45-64.5+12*2-4*2=1334.5
窗扇玻璃尺寸： 683.25 * 1334.5 (2塊)
例題7 計算四扇推拉窗TLC 3018的下料尺寸
解：1、根據推拉窗的洞口尺寸3000*1800，確定預留洞口間隙，假設為10mm/每邊，確定推拉窗的成品尺寸為2980*1780;
2、根據推拉窗的成品尺寸，設計窗型，將窗型設計為四扇推拉窗，中間使用雙邊封，設計要求是四扇窗扇的寬度尺寸相等。
3、根據推拉窗的成品尺寸，按比例繪制推拉窗的窗型立面圖，并標注尺寸;(見下圖)
4、設窗寬為W(2980)，窗高為H(1780);
5、選用山東華建鋁業公司推拉70系列型材，邊封寬度尺寸為25mm，槽深為15mm, 雙邊封寬度尺寸為50mm，槽深為15mm,固上橫高25,固上滑高度為45mm，槽深為26mm，下滑軌道高度為32mm，邊封扣板厚度為1.2 mm,光企寬度尺寸為50mm,槽深為33mm，勾企寬度尺寸為45mm。槽深為43.8mm，上方寬度尺寸為45mm，下方寬度尺寸為64.5mm，玻璃槽深為12mm.
6、計算下料尺寸：
邊封=雙邊封=H =1780 (2件)
固上橫=固上滑=下滑=W/2-邊封寬度-雙邊封寬度/2+邊封槽深*2
=2980/2-25-50/2+15*2=1470 (各2件)
邊封扣板= H1-固上橫面高=580-25=555 (4件)
光企=勾企=H2-固上滑高度-下滑軌道高度+ 上滑槽深-間隙
=1200-45-32+26-5=1144 (各4件)
窗扇寬度=上滑/2+勾企寬度/2=1470/2+45/2=757.5
窗扇上方=下方=窗扇寬度-光企寬度-勾企寬度+光企槽深+勾企槽深
=757.5-50-45+33+43.8=739.3 (各4件)
窗扇玻璃下料尺寸：
根據國家標準規定，玻璃與型材的搭接邊應≥8mm，玻璃與型材間隙應≥4mm，
窗扇玻璃寬度=窗扇寬度-光企寬度-勾企寬度+玻璃槽深*2-玻璃與型材間隙*2
=757.5-50-45+12*2-4*2=678.5
窗扇玻璃高度=光企-上方高度-下方高度+玻璃槽深*2-玻璃與型材間隙*2
=1144-45-64.5+12*2-4*2=1050.5
窗扇玻璃尺寸：678.5 * 1050.5 (4塊)

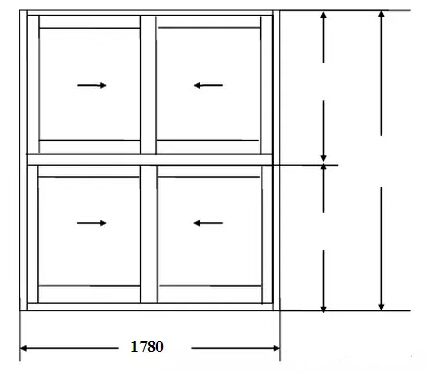

例題8 計算四扇推拉窗TLC1824的下料尺寸
