對于不規則異形建筑外裝飾構件的設計，按照傳統方式采用二維圖紙的表達已很難表達詳盡，有些甚至根本無法表達，BIM技術的應用能夠解決這方面的難題，特別是在當今建筑業飛速發展的環境下，其應用顯得尤為重要。
一、BIM簡介
BIM即建筑信息模型(Building Information Modeling)，是以建筑工程項目的各項相關信息數據作為模型的基礎，進行建筑模型的建立，通過數字信息仿真模擬建筑物所具有的真實信息。它具有可視化，協調性，模擬性，優化性和可出圖性五大特點。
二、不規則異形建筑外裝飾構件的設計思路及方法
1、分析體型——找出特點、重點、難點;

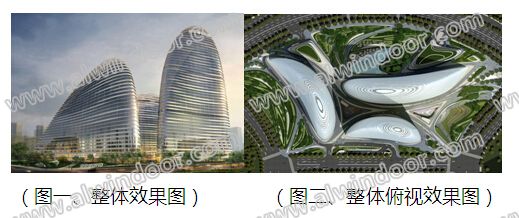

項目簡介：北京望京SOHO是由SOHO中國有限公司開發的高檔商業寫字樓，由國際著名的建筑師Zahadid設計。望京SOHO項目整體造型是由三座類似層層迭起的山峰狀的復雜空間幾何體的塔樓構成，俯視鳥瞰效果又似三條游動的魚。
建筑整體外立面呈現的均為復雜變化的曲面，造型非常豐富、視覺沖擊力極強。而本項目最大的亮點就是曲面鋁板，所有復雜曲面造型均是以曲面鋁板面材來實現。尤其是位于塔樓二層的不規則異形雨篷，雖與主樓采用了相同的建筑表達語言，但對建筑整體起到了畫龍點睛的作用。

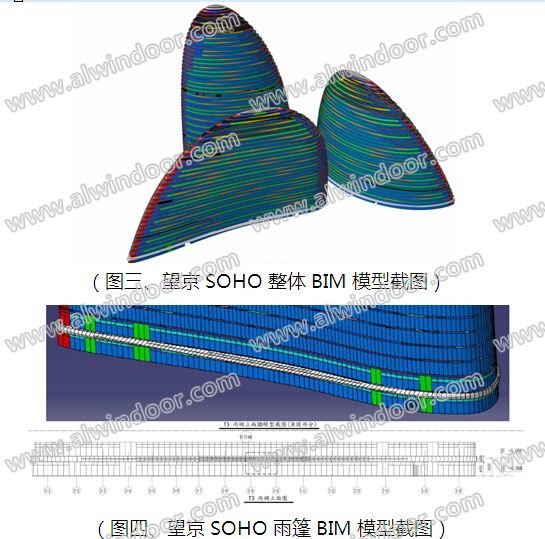

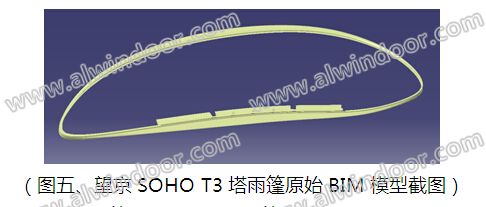

通過對雨篷模型的分析，雨篷體型呈流體型漸變，最大懸挑距離4170mm,根部高度尺寸為定值1600mm，表皮也為不規則漸變曲面，特殊的體型使得雨篷的剖面在每個部位都各不相同，如此，雨篷的細部設計采用傳統的二維圖紙根本無法全面表達詳盡，必須借助BIM 參數化建模來實現。此部位設計的重點是異型曲面表皮的優化、擬合，難點在于參數化模型的建立。
