錨栓測試最少測試10組，按75%置信度，5%的失效概率得到標準值。

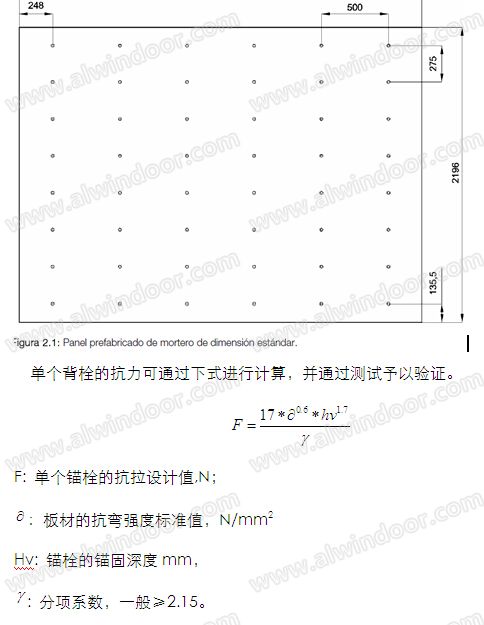

實際工程中，還要考慮實際參加工作的背栓的位置進行設計計算，通過下述測試可以看出背栓所處板面位置，對其承載有一定影響。此測試按照ETAG 034 PART 1 5.4.2.2.1規定標準測試方法，對位于板中，板邊，板角部三個位置，在不同支撐半徑下的測試結果：
|
背栓位置及不同支撐直徑 |
破壞荷載（KN） |
破壞狀態 |
|
Fm,u |
Fc,u |
|
板中 |
Ø1000mm |
6.9 |
5.0 |
板材破壞，背栓拔出 |
|
Ø600mm |
10.9 |
7.6 |
|
Ø300mm |
11.7 |
10.9 |
|
板邊 |
Ø1000mm |
5.4 |
5.0 |
|
Ø600mm |
6.8 |
5.0 |
|
Ø300mm |
8.4 |
5.1 |
|
角部 |
Ø1000mm |
4.5 |
3.7 |
|
Ø600mm |
6.3 |
4.1 |
|
Ø300mm |
8.2 |
5.8 |
|
Fm=平均值；Fc = 在75%置信度下的標準值，如采用95%置信度，標準值會提高。 |
剪力測試按照ETAG 034 PART 1，5.4.2.2.2.2規定的標準測試方法，結果如下：
|
剪力 |
發生1mm位移下的荷載 |
破壞荷載 |
破壞狀態 |
|
Fm,1 |
Fc,1 |
Fm,u |
Fc,u |
|
螺桿長度50mm |
1.9 |
1.1 |
2.8 |
2.4 |
螺桿發生彎曲變形 |
|
螺桿長度40mm |
1.9 |
1.7 |
3.5 |
3.3 |
|
Fm = 平均值；Fc = 75%置信度的標準值，如采用95%執行度，標準值提高。 |
拉剪組合測試按照ETAG 034 PART 1， 5.4.2.2.3，在30o，及60o兩種組合角度的測試結果如下：
|
背栓位置及支撐直徑 |
破壞荷載（KN） |
破會狀態 |
|
Fm,u |
Fc,u |
|
30o |
板中 |
Ø1000mm |
9.9 |
9.2 |
板材破壞，背栓脫出。 |
|
Ø600mm |
11.2 |
9.4 |
|
Ø300mm |
13.0 |
11.8 |
|
60o |
板中 |
Ø1000mm |
12.6 |
11.0 |
|
Ø600mm |
12.2 |
10.8 |
|
Ø300mm |
14.3 |
12.6 |
|
Fm = 平均值；Fc = 75%置信度的標準值，如采用95%執行度，標準值提高。 |

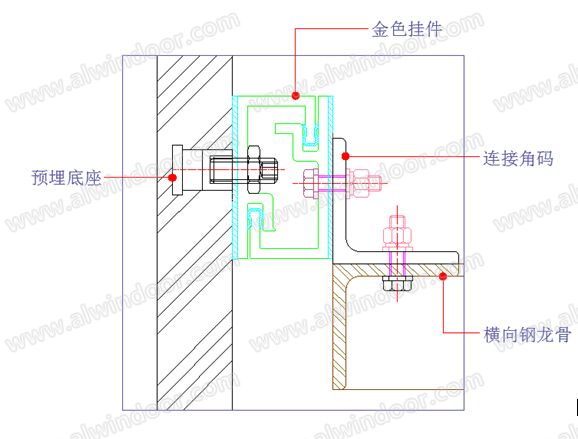

混凝土掛板的預留背栓底座及連接如下圖所示(僅供參考)：

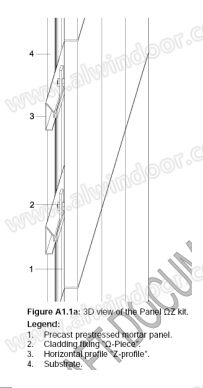

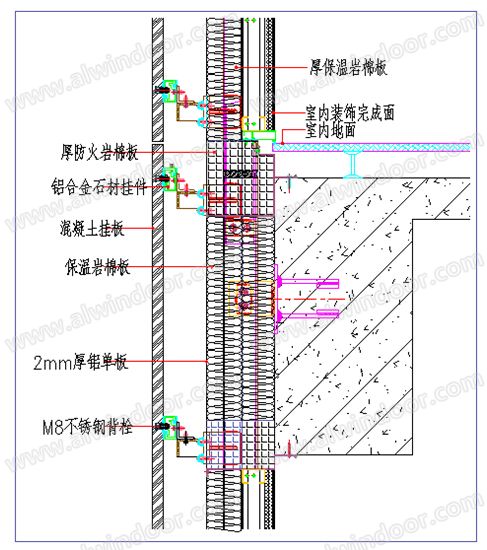

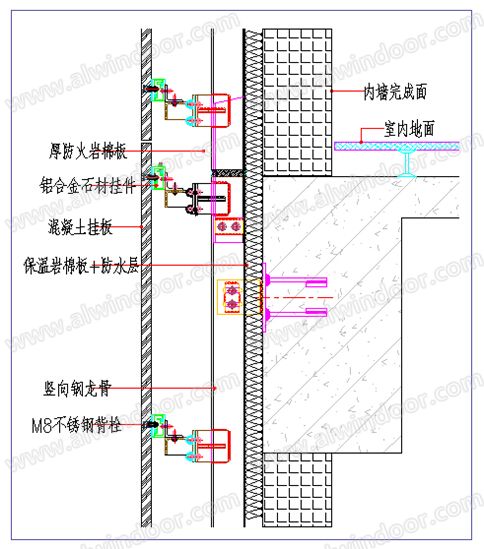

混凝土掛板的安裝與傳統的石材背掛系統類似，典型細部節點如下圖所示(僅供參考)：
五:項目應用情況：

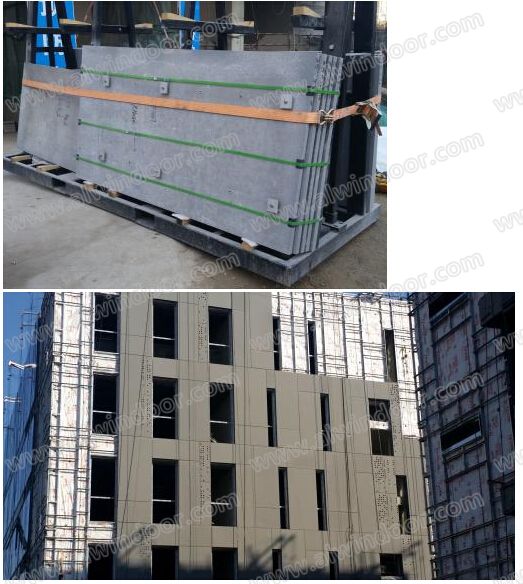

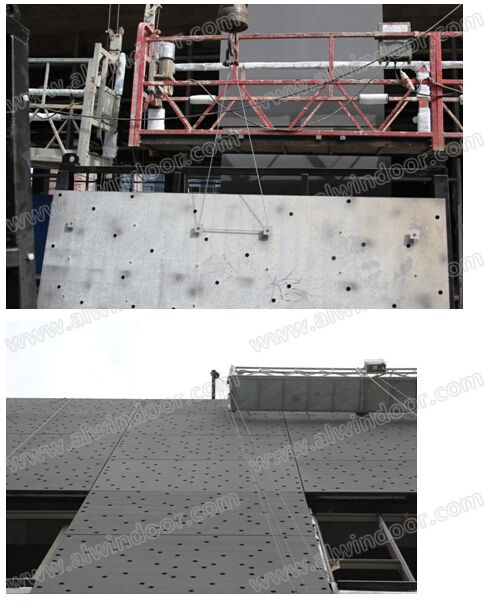

1:某大樓的安裝情況如下：

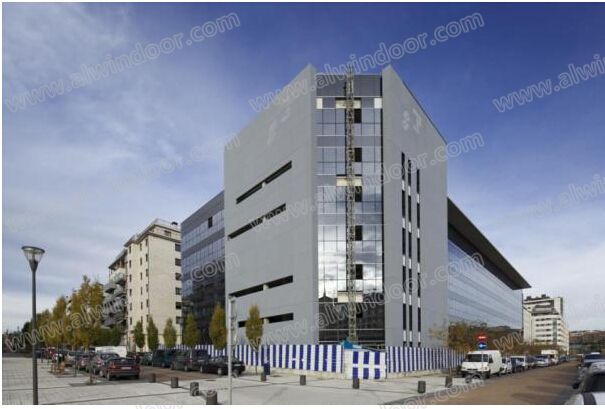

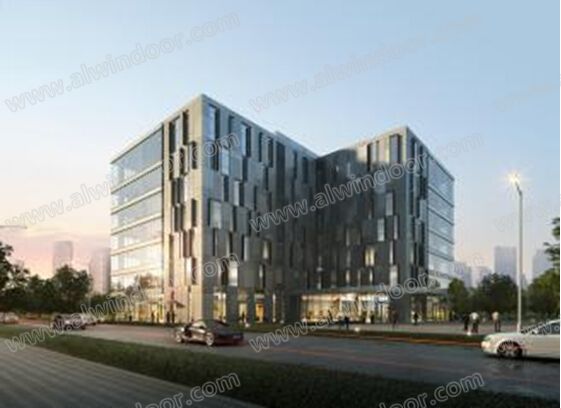

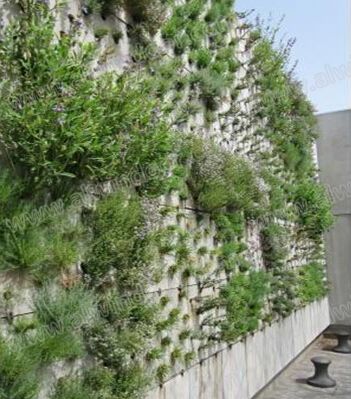

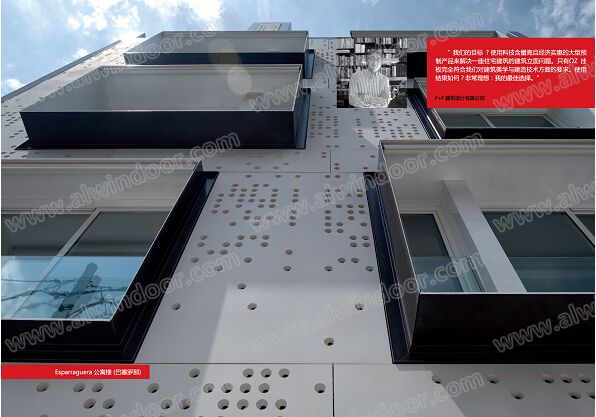

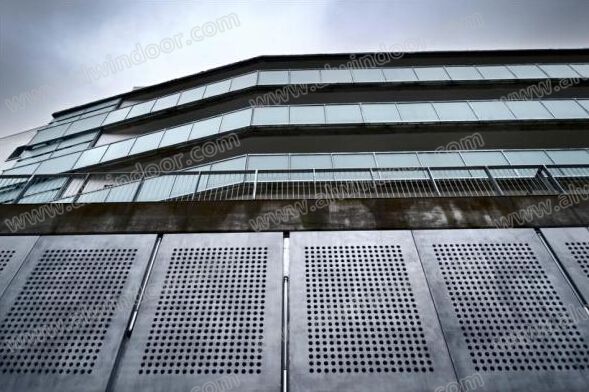

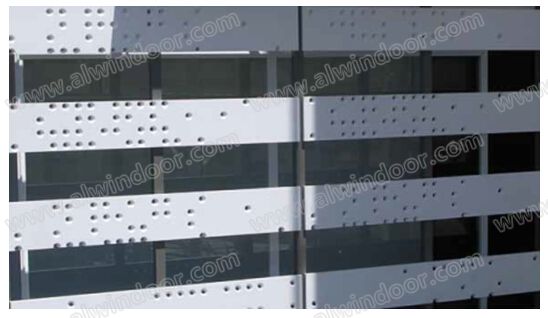

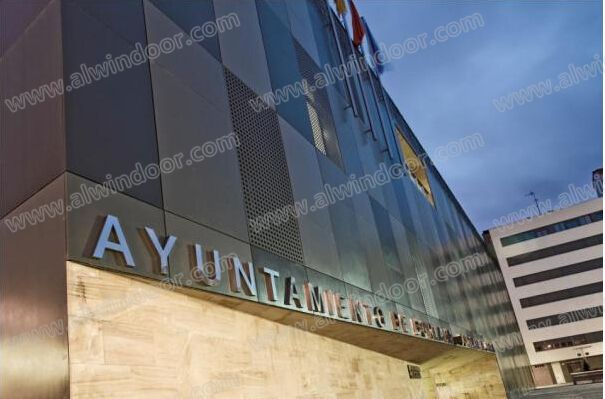

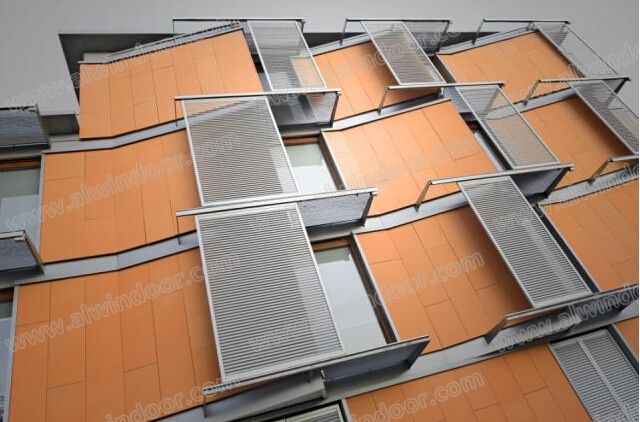

2:已竣工項目圖片：
六:結束語：
預應力混凝土掛板以其特有的高強穩定特性，以及色澤的多樣性在歐美建筑中得到了廣泛應用。但目前預應力混凝土掛板在我國建筑外墻上使用還剛剛起步, 然而隨著它的應用已越來越受到建筑師和用戶的青睞，預應力混凝土掛板作為新材料，必將憑借其獨特的優勢在我國建筑中得到廣泛應用。
