一、工程簡介
深圳電視中心位于深圳市福田中心區，新洲路和深南大道交匯處立交橋的東北側。是未來深圳市中心區的重要標志性建筑，為構筑和傳播深圳都市文化的重點文化設備（詞條“設備”由行業大百科提供）。
本工程包括劇院、電視演播、制作、傳輸、辦公及包含地下設備房、餐廳、汽車庫、景片庫等，由一棟 28 層主體塔樓和 7 層以多功能演播廳為主的裙房組成，并設兩層地下室。 工程占地面積 7156 平方米，總建筑面積 73283 平方米，建筑高度 124 米，其中幕墻系統約52370 平方米。

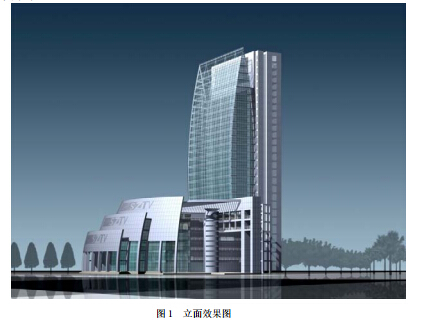

深圳電視中心造型獨特、輪廓簡潔明快，高層塔樓的弧形透明雙層通風玻璃幕墻與裙樓鋁合金幕墻渾然一體，形成了空間、高度、形式和格調上的對比統一;作為具有象征意味的形式，折射著沉淀在人們意識中的光與聲波、電波與電視傳媒的復合記憶，表現現代國際都市的時代文化氣息。
二、雙層通風幕墻（詞條“雙層通風幕墻”由行業大百科提供）的設計
當今國內采用的雙層幕墻，多以上下通風口均為自動調節裝置，來起到夏季散熱、冬季保溫的效果。此種結構由歐洲引進，由于地區氣候寒冷，因此要求有冬季保溫效果。在深圳，冬季氣候溫暖，無需保溫，主要考慮通風;而夏季氣候炎熱，要求有很好的通風散熱效果。如果通風節點設計一味的生搬硬套，不僅達不到預期的效果，而且造成經濟浪費。 深圳電視中心雙層通風幕墻的設計是在充分吸取國際幕墻設計先進經驗和方法的基礎上，結合深圳電視中心的實際情況，有針對性地進行設計。根據深圳電視中心的功能特點，所在地理位置，深圳氣象歷史資料，在設計時僅考慮夏季的散熱作用，不考慮冬季的保溫作用，因此本方案的進、出風口為敞開式。
1.內外幕墻結構形式
本工程雙層幕墻的外層采用的是承重索結構點式玻璃幕墻，索結構桿件細小、通透性強、外形美觀，集建筑科技與現代文明于一身，更好地體現了時代感。 面玻璃采用 10(FT)+1.52PVB+8(FT)透明鋼化夾膠玻璃，具有較高的安全性，即便破損，也不會墜落。內層玻璃采用大分格 6(FT)+9A+6(FT)中空玻璃，具有很好的保溫隔熱作用。
2.進、排氣原理
根據建筑物的特點，以每個樓層作為換氣單元，換氣口設在樓層處。在每個進、排氣單元，雙層幕墻的外層玻璃上留有 150mm 通風口，使室外氣流能進入內層，同時也使室內熱流順利的排出室外，實現交叉換氣。此種結構充分利用煙塵效應、溫室效應和負壓效應，能很好地滿足夏季通風散熱的目的，節約了大量能源，構造簡單且經濟實用。

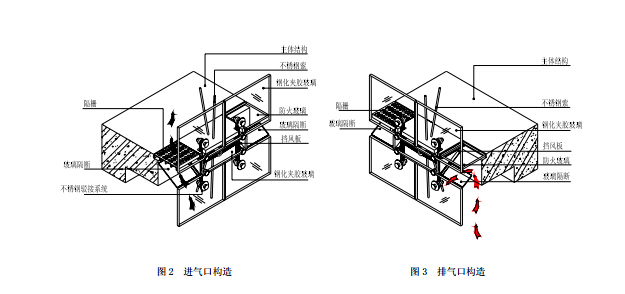

3.進、排氣口構造
進氣口設置完全封閉下口的倒置透明玻璃隔段，阻止下層熱氣流進入上層;排氣口設置半封閉下口的倒置透明玻璃隔段，起到排熱氣、擋水的作用。進氣口部位采用易于通風及人行走的格柵，使氣流由下至上順暢地進入幕墻內層空間;在排氣口部位則采用上封透明玻璃，使內層熱氣流完全排出室外。在全封閉下口的倒置玻璃隔斷和半封閉下口的倒置玻璃隔斷的左右兩側，分別固定有一塊高度等于進、排氣口高度，里邊緣固定在樓板外端面的擋風板。
深圳電視中心投入使用至今，經歷了數年的考驗，各項使用功能正常。深圳電視臺業已發展成為具有國際先進水平和國內一流
的電視臺，自辦頻道由6套增加到10多套，電視節目已經覆蓋廣東省全境及香港、澳門大部
4.防火、防雨水設計
以每層為防火單元，樓層間倒置透明玻璃隔斷采用防火玻璃，在保證進、排氣的功能前提下又具有防火作用。 考慮到深圳雨水量較大，進、排氣口設置的倒置透明玻璃隔段，能很好的阻止雨水的進入，同時格柵又能起到將室內水排出室外的作用。
5.施工的方便性
