A4：全套工具 A4 - 針對 RC4防盜等級

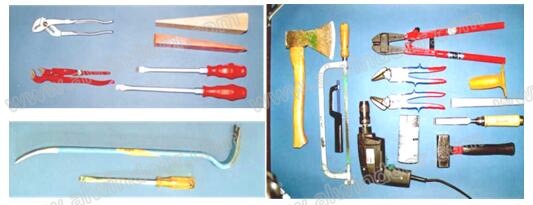

全套工具A2 + A3+以下工具
A5：全套工具 A5 - 針對 RC5防盜等級

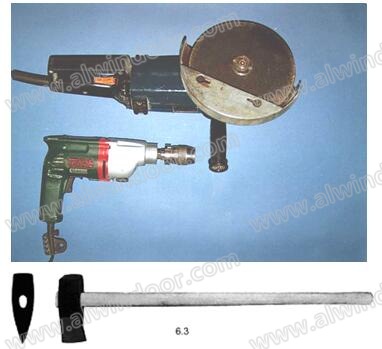

全套工具A2 + A3+ A4+以下工具
A6：全套工具 A6 - 針對 RC6防盜等級
全套工具A2 + A3+ A4+ A5+以下工具

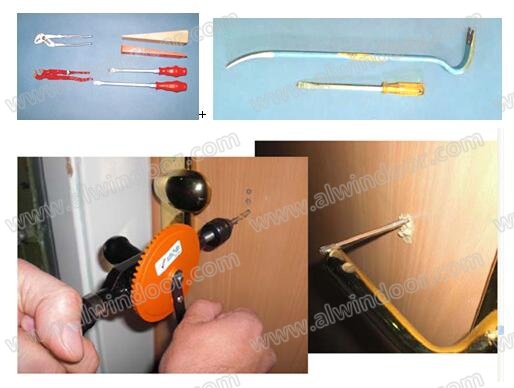

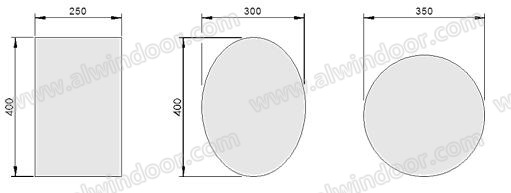

在各RC防盜等級中，借助所需的破壞工具進行如下工作：在檢測時間范圍內，嘗試打開一個可通行的洞口，若成功打開下方尺寸的洞口，該門窗系統即被視為，未通過防盜檢測。
2. 實驗要求
窗需垂直校準安裝。需注意RAL 德國質量保證研究協會門窗安裝指南。
將窗固定在建筑結構上，需使用100mm的金屬膨脹螺釘，膨脹螺釘鉆入墻體的深度最少為60mm
墻體上固定點之間的距離最大為600mm，窗角距離最大為120mm
在防盜鎖點和固定點范圍內，需使用硬木將建筑結構與框之間的空腔墊實
建筑結構與框之間的距離最大為15mm
框扇之間，必須保證五金件活動空間范圍為12+1mm
二、 門窗安裝及制作示例
以下以歐標槽口實木窗為例，針對歐洲使用較為廣泛的RC2等級要求，對實際門窗制作中的問題，做以下簡介。
1. 型材的一般要求;

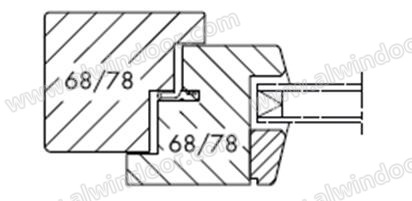

根據DIN 68 121,最小型材截面圖應為IV68/78。建議盡量使用硬度比梅蘭蒂木大的木料;硬木密度需大于0.60g/cm3，軟木密度需大于0.50g/cm3，軟木年輪寬度不可超過3mm;木料上不允許存在直徑大于2mm的木癤，且無裂痕和其他缺陷。
玻璃扣條的寬度應至少達到18mm。
2. 組裝框扇的一般要求;
1) 扇的組裝要求：
建議至少采用4.0mm X 40mm的螺釘安裝玻璃扣條，螺釘間距不大于200mm，拐角處需特別注意，螺釘間距需在50mm—100mm之間，之后進行打膠處理。
為避免玻璃脫出，應在玻璃檔口間斷或者連續安裝角鋁（詞條“鋁”由行業大百科提供）或角鋼，此結構需安裝在玻璃的邊緣區域，用以加強連接，之后同樣進行打膠處理，建議采用黏合力強的雙組份密封膠。
2) 框的組裝要求：
需要采用防盜型的披水板（詞條“披水板”由行業大百科提供），它的特點是擁有較厚的壁厚并且和型材之間采用如圖所示的特殊的連接。建議至少采用5mm X 60mm的盤頭螺釘安裝披水板，螺釘間距不大于300mm，角處需特別注意，螺釘間距需在50mm—100mm之間。
3) 框扇配合及安裝于墻體后的要求：

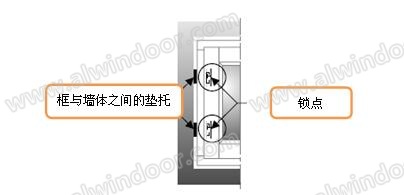

鎖點和玻璃墊塊需對應安裝，增加防撬性能。同時，為了保證窗扇在窗框中最小限度的位移，必須在窗框角落區域安裝墊塊，且此墊塊不可對調節五金件有限制左右，以免影響了啟閉窗扇的舒適性。
窗框與對應鎖點的砌磚之間的空腔，為了抗壓及防撬，應對其進行回填處理。固定窗體時，關于固定方式，邊距尺寸以及和墻體結構之間的控制距離，需根據墻體具體的材料和結構采取不同的措施進行處理。
3. 安裝五金的一般要求;
1) 基本要求：
窗扇的所有五金配件必須被有效拼接，同時，鎖點與鎖座的配合，應根據防盜等級的需求，選用相應數量的防盜型鎖點和鎖座。以RC2為例，對于寬1110mm，高2360mm的內開內倒窗，絲吉利婭標定配置為8個普通鎖點鎖座，8個防盜型鎖點鎖座，共計16個鎖點鎖座。
2) 扇上五金安裝要求：

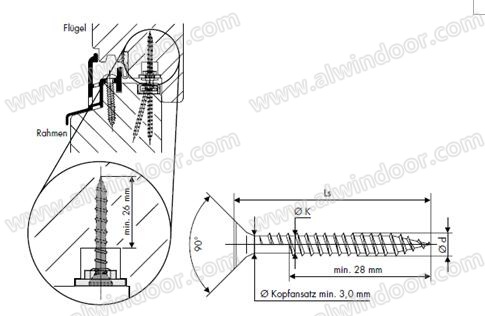

根據絲吉利婭標定要求，如采用絲吉利婭提供的螺釘，螺接最小尺寸應保證26mm。
如采用其他廠家的螺釘，螺桿（詞條“螺桿”由行業大百科提供）的整體長度LS至少為38mm，公稱直徑Φd最小4.0mm，內徑ΦK最小2.5mm，有效螺接長度需達到28mm，螺釘材料為鋼材質，淬火處理，表面鍍鋅（詞條“鍍鋅”由行業大百科提供）并需彩鋅鈍化處理。
4) 框上五金安裝要求
根據絲吉利婭標定要求，如采用絲吉利婭提供的螺釘，螺接最小尺寸應保證33mm。在安裝螺釘時需要采用0.8倍內徑尺寸的鉆頭進行預安裝孔的鉆銑工作，當然，對于不同類型的木材需分別處理。
如采用其他廠家的螺釘，螺桿的整體長度LS至少為50mm，公稱直徑Φd最小4.0mm，內徑ΦK最小2.5mm，有效螺接長度需達到35mm，螺釘材料為鋼材質，淬火處理，表面鍍鋅并需彩鋅鈍化處理。

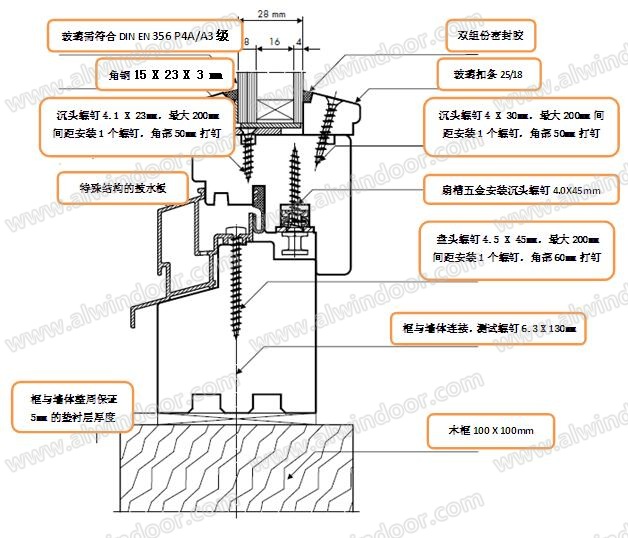

4. 安裝示例
三、 結語
依托于中央推行街區化小區制建設政策的逐步實施，我們相信，在可預見的未來，防盜型門窗必將在市場上占有一席之地。但是，目前市場中所制作的防盜型門窗，還存在著玻璃選型不合規，安裝規程不合規，五金的選用不合規或選用防盜型五金但在安裝時采用普通安裝方式等種種亂象，使門窗的防盜僅僅成為了形而上的概念，而沒有落到實處。同時，因?yàn)榉辣I型門窗以及所配用的防盜型五金等配件產品，在國內還沒有相應的檢測標準，所以在產品的檢測上還處于空白。
筆者通過對歐洲標準的解析，對實際門窗安裝制作的分析，希望可以對防盜門窗的制作、使用起到拋磚引玉的作用，并期望能對該領域的技術進步乃至完善標準，起到微薄之力。
參考文獻
a)《Pedestrian doorsets, windows, curtain walling, grilles and shutters – Burglar resistance – Requirements and classification; German and English version EN 1627:2011/FprA1:2015》
b)《Pedestrian doorsets, windows, curtain walling, grilles and shutters – Burglar resistance – Test method for the determination of resistance under static loading; German and English version EN 1628:2011/FprA1:2015》
c)《Pedestrian doorsets, windows, curtain walling, grilles and shutters – Burglar resistance – Test method for the determination of resistance under dynamic loading; German version EN 1629:2011+A1:2015》
d)《Pedestrian doorsets, windows, curtain walling, grilles and shutters – Burglar resistance – Test method for the determination of resistance to manual burglary attempts; German version EN 1630:2011+A1:2015》
e)《Glass in building — Security glazing —Testing and classification of resistance against manual attack; German version EN 356 : 1999》
f)《Leitfaden zur Planung und Ausführung der Montage von Fenstern und Haustüren für Neubau und Renovierung》
