工程概況說明
|
地上層數 |
層高 |
建筑高度 |
|
北區1號樓 |
30層
（其中16層為避難層） |
首層5.40米，標準層4.20米 |
130.35米 |
|
北區2號樓 |
5層 |
首層5.40米，標準層4.50米 |
23.95米 |
|
北區3號樓 |
14層 |
首層5.40米，標準層4.50米 |
67.55米 |
|
南區4號樓 |
10層 |
首層5.4米，二三層5.1米，其余層層高4.50米 |
50.25米 |
|
南區商業 |
5層 |
首層5.4米，其余層5.10米 |
33.05米 |
系統分類
根據建筑立面設計，本項目1#~4#樓及其商業裙房（詞條“裙房”由行業大百科提供）、下沉式廣場有以下幕墻(窗)類型：
Fs01：塔樓窗系統
Fs02：頂部窗系統(含背部鋼結構)
Fs03：層間鋁板系統(含燈光設計配合)
Fs04：首二層隱框玻璃幕墻系統
Fs05：雨蓬系統
Fs06：入口系統
Fs07：豎向裝飾條玻璃幕墻系統(含燈光設計配合)
Fs08：廣告位系統
Fs09：采光頂系統
Fs10：玻璃欄桿系統
Fs11：下沉式廣場玻璃幕墻系統。
Fs12：百葉系統
Fs13：LED背襯板防水系統

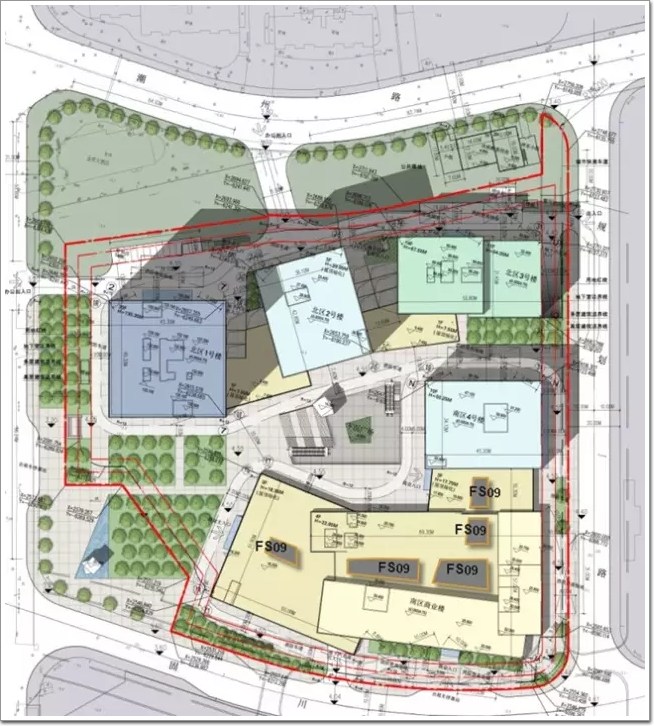

平采光頂系統分布
平面采光頂系統分布
A：玻璃
本工程所選的幕墻/窗玻璃反射比需控制在11%以?xún)?nèi);
所用幕墻玻璃邊緣應進行磨邊和倒角處理;
裙房幕墻玻璃采用半透明彩釉夾膠玻璃;
首、二層幕墻及廣告位的玻璃皆采用超白玻璃，中空玻璃則限于外片采用超白;
塔樓窗玻璃采用灰色中空玻璃
中空玻璃采用丁基密封膠和硅酮結構密封膠雙道密封;
雨篷及采光頂中的夾膠玻璃采用半鋼化處理;欄桿的夾膠玻璃采用全鋼化處理;
夾膠玻璃的外露邊緣采用金屬護邊進行保護。
B：鋁型材
所選型材應滿足風壓變形（詞條“變形”由行業大百科提供）時強度和剛度(撓度)要求。據此要求，選擇符合要求的型材截面尺寸。幕墻的立柱截面厚度不小于3mm，橫梁截面厚度不小于2.0~2.5mm;
本工程選用鋁型材材質為：立柱的材質6063-T6，其余的型材6063-T5;
由于本項目地處沿海城市，空氣中濕度和鹽度較高，故鋁型材室外可視表面3涂層氟碳噴涂（詞條“氟碳噴涂”由行業大百科提供），膜厚≥40μm，建議符合AAMA2605標準;鋁型材室內可視表面采用粉末噴涂，膜厚≥40μm，建議符合AAMA2604標準;非可視面的鋁型材表面為陽極氧化，氧化膜厚度不低于AA15級。
