(4)吉隆坡石油雙塔
【建設地點】：吉隆坡市中市KLCC計劃區的西北角
【開工時間】：1993年12月27日
【竣工時間】：1996年2月13日
【占地面積】：40公頃
【建筑高度】：452米
【建筑層數】：88層
【結構形式】：高軋制鋼梁支托的金屬板，鋼筋混凝土
【建筑造價】：20億馬幣
【投資單位】：馬來西亞石油公司
【設計單位】：凱撒培禮建筑事務所·西澤配利
【建設用途】：辦公
【別稱】：佩重納斯大廈、馬來西亞國家石油大廈、國家石油雙塔、雙子塔
(5)金茂大廈
【開工日期】：1994年5月10日
【竣工日期】：1999年3月18日
【占地面積】：2.3公頃
【建筑面積】：29萬平方米
【建筑層數】：地上88層，地下3層
【建筑高度】：420.5米
【結構形式】：鋼筋混凝土結構
【建筑造價】：50億
【投資單位】：中國金茂(集團)股份有限公司
【建筑設計】：美國芝加哥SOM設計事務所
【英文名稱】：Jinmao Building
三、國內部分超高層結構介紹

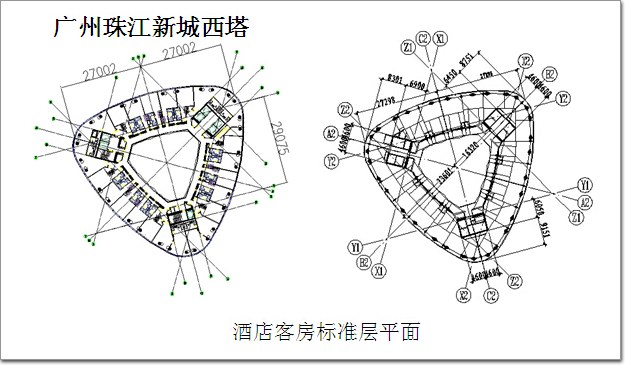

廣州珠江新城西塔 結構體系分析
1.1抗側力結構體系
采用巨型鋼管混凝土柱斜交網格外筒+鋼筋混凝土內筒的筒中筒體系。69層以上，由于建筑使用功能的需要，取消了核心筒的內墻，僅保留部分核心筒外墻并向內傾斜，電梯井道移至核心筒外，形成巨型鋼管混凝土柱斜交網格外筒+剪力墻結構體系。水平荷載（詞條“水平荷載”由行業大百科提供）(包括風荷載和地震作用)產生的傾覆力矩（詞條“力矩”由行業大百科提供）大部份由斜交網格柱外筒斜柱的軸力承擔，基底剪力大部份由鋼筋混凝土內筒承擔。
廣州西塔修長挺拔，高寬比達6.5，平面為類三角形，外周邊由六段曲率不同的圓弧構成;立面由首層至31層外凸，31層至103層內收，剖面外輪廓也呈弧線。西塔外周邊共30根鋼管混凝土斜柱于空間相貫，節點層間距離27m;73層以下每節點層間分6層，層高4.5m;其余分8層，層高3.375m。
廣州西塔斜交網格外筒的組成包括：①、豎向構件——以一定角度相交的斜柱;②、水平構件——沿外周邊布置、連接網格節點的環梁及沿外周邊布置、支承于斜柱的樓面梁。斜交網格筒體的幾何構成決定了它抵抗水平力的獨特優點，側向剛度（詞條“剛度”由行業大百科提供）和扭轉剛度也遠優于框筒，但豎向剛度比框筒稍差。水平力由斜柱的軸向力平衡，傾覆力矩引起的豎向力也由交于節點的斜柱的軸力平衡。
斜柱中彎矩產生的原因：一是節間的豎向荷載，并與斜柱的交角和層高相關;二是網格節點的水平位移，相鄰層間節點水平位移差越大，斜柱的柱端彎矩越大。網格節點水平位移的大小除取決于斜柱軸力、平面內的交角和平面外的折角外，還取決于網格筒環梁、內外筒間的拉梁和樓板的軸向剛度。節點的水平約束越強，斜柱截面的剪力和彎矩越小，同時，結構的豎向剛度越大。
計算分析表明，西塔的層高不大，斜柱的交角也不大，由13.63゜～34.09゜，自重引起的彎矩也不大;對各節點層施加了體外預應力，阻止了豎向荷載作用下網格節點的向外水平位移，大大減少了斜柱的柱端彎矩和剪力，提高了結構的豎向剛度。不論是豎向還是水平荷載，斜柱的主要內力是軸力，剪力和彎矩均很小。
鋼管混凝土柱軸向剛度大，承載力高，延性好，以軸力的形式來抵抗風荷載和地震作用產生的水平力和傾覆力矩，正好發揮了鋼管混凝土結構的優勢，十分高效。此外，由于斜柱底端彎矩、扭矩很小，即使釋放支座處X、Y、Z三個方向的轉角約束，結構自振頻率的變化甚微，即斜柱支座剛接或鉸接對結構的側向剛度和構件內力的影響很小，這就可以簡化支座的設計和構造。
鋼管混凝土外筒斜柱斷面尺寸：
§從基底開始，鋼管直徑1800mm，壁厚35mm，每一個節點層直徑縮小50mm或100mm，至頂層鋼管直徑700 mm，壁厚20mm。
核心筒外墻厚： 地下室1100mm，出地面1000mm，沿高度方向逐漸減薄至酒店層下層500mm;酒店層以上4層350mm，其余300mm;
