引言：
建筑外遮陽作為一個朝陽產業，它是一種有效的建筑節能措施，并能夠改善室內光熱環境，降低建筑運行能耗，并能與建筑巧妙結合，使建筑的外表現力更加豐富。但在現階段而言，普通外遮陽窗在安裝及調試受其結構構造限制，在應用推廣方面仍阻礙重重。在這個前提下，遮陽一體化窗可極大的緩解方案與實施之間的矛盾。這將對各地區大力推廣外遮陽系統是一個很好的助力。
1、建筑遮陽一體化實施意義
遮陽一體化窗是與建筑物設計緊密連接到一起的。建筑遮陽工程應當與建筑物達到“四同步”，即同步設計、同步施工、同步驗收和同步投入使用。這樣既有利于外遮陽裝置與建筑物的良好結合，保證工程質量，并在新建建筑在投入使用時即可發揮作用。這勢必會對遮陽一體化窗有更高的要求。“四同步”同樣要求建筑遮陽工程的設計、施工與質量管理都要與建筑物緊密結合，以滿足其功能、性能要求，同樣滿足人感性上，也就是外觀觀感的要求。這些都是普通遮陽窗所不能完成任務。
1.1兩種常見遮陽一體化窗

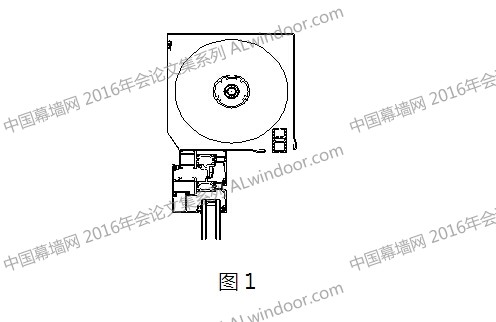

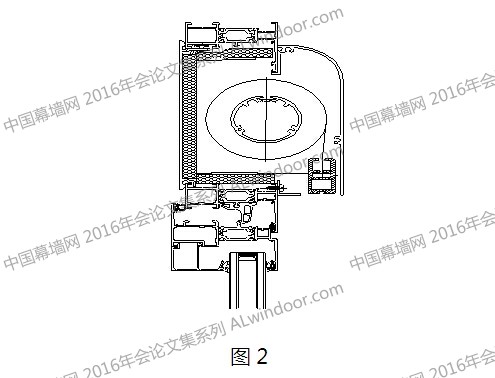

本述遮陽一體化窗由鋁合金窗、活動百葉簾片、驅動電機及相關組件構成。市場上成熟遮陽一體化窗分為兩類：一種是將外遮陽裝置安裝在鋁合金邊框外(如圖1);另一種是將外遮陽裝置安裝在鋁合金邊框內(如圖2)。下文將對這兩種遮陽一體化窗的結構進行分析。
1.2.1 結構一遮陽一體化窗結構分析

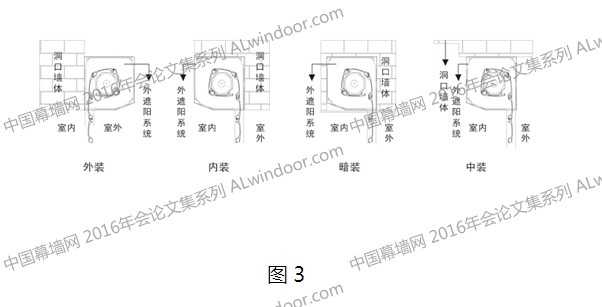

第一種結構安裝一般分為四種(如圖3)，分別為外裝、內裝、暗裝及中裝。其中，外裝是安裝在洞口的外部，對室內采光無影響，無需對新建建筑或既有建筑改造的洞口進行改造。適用于已有或新建洞口的加裝;內裝是安裝在洞口內部，對室內采光無影響，適用于新建洞口的加裝，但土建施工時有構造和精度（詞條“精度”由行業大百科提供）的要求;暗裝是安裝在墻體洞口內部，對室內采光無影響，外立面外觀整齊統一，但需與在建洞口進行規劃設計，施工復雜，精度要求高;中裝是安裝在室外洞口內部，對采光有細微影響，無需對新建或既有建筑改造的洞口進行改造，適用于已建或新建洞口的加裝。
在進行建筑遮陽設計、選用遮陽技術時，應對外門窗、遮陽設施等綜合考慮，進行一體化設計，在技術、構造接口、安裝洞口上事先做好預留。以上構造形式最大的問題是現場作業、安裝成本高，調試、保養、維護以及更換易損件的危險性高，成本高，甚至無法施工作業。
由于現階段外遮陽控制一般采用電動控制(遙控器)或是智能控制(app軟件)，若采用上述安裝方式，無論是外裝、內裝、暗裝還是中裝，本結構的檢修口均無完善的解決方案。其中，外裝形式，檢修口在室外;內裝、暗裝與中裝無檢修口。現階段外遮陽一體化窗中外遮陽系統的電機與簾片為易損件，一般的外遮陽一體化系統在使用前期比較好,但幾年之后,客戶投訴率逐年增加。所以好的遮陽系統在者慮滿足上述條件的前提下,盡可能提高使用壽命,降低使用成本。若該技術沒要系統的考慮后期的調試、檢修，以及維護和更換易損件的便利性，那么勢必會大大限制外遮陽一體化窗的應用與推廣。
此外，該結構還存在一個大的弊端：門窗與遮陽缺乏安裝節點上的配套上的設計，主要為洞口與外遮陽一體化窗的矛盾。在中國這方面的問題之所以突出原因在于門窗大多數都現場安裝，可以實現系統化，但沒有辦法實現模塊化或型號化。節點上面考慮不周全往往導致后續的現場產生矛盾，例如工期的延遲、衍生更多成本或者外觀效果不理想等問題。在此過程中，不可避免的出現設計、產品、施工各方向的協調配合。該結構四種安裝方式中，除外裝，其余均需要對洞口進行預先處理。但是現階段中國建筑施工上的粗放監管，再加上門窗制作和外遮陽制作錯在一定的誤差，這樣大大增加了最后進場的外遮陽安裝的難度。國內現在實行現場安裝也是不得已，因為施工現場有太多的誤差，包括幕墻和門窗，都受制于建筑結構本身，而建筑本身又存在大的誤差，包括沉降、錯位和尺寸的偏差，都會導致現場安裝的錯位，這些關鍵點都是導致問題產生的因素。
此外，上述結構的外遮陽系統，罩殼部分由金屬構成，并為一個整體，結構中對金屬罩殼內普遍為填充發泡材料(如PE發泡（詞條“發泡”由行業大百科提供），EPDM發泡等)處理，并將該處理方式作為外遮陽罩殼的保溫處理。但實際上各種處理方式對薄弱的金屬罩殼卻無保溫措施，這必將會在金屬罩殼處形成熱橋，使得該處熱流密度較大，造成能量損失(主要針對暗裝與中裝)。
1.2.2 結構二遮陽一體化窗結構分析
第二種結構是將外遮陽系統整合到窗框內部，將外遮陽系統作為門窗的一個板塊進行考慮整合。此方式對采光有微弱影響，無需對新建或既有建筑改造的洞口進行改造，適用于所有洞口的加裝。對該結構遮陽一體化窗而言，首先是基于節能的考慮，再有一體化安裝的考量，這代表一種可行的方向。我們都知道中國很多門窗幕墻企業都發展成了大型、超大型企業，所接觸的也往往都是一些超大規模的項目，這些項目實際上比較少的能運用外遮陽，因為它安裝、維修和維護都是一個無可避免問題。
該結構將外遮陽作為門窗的部件進行模塊化設計處理，有效的避免了門窗洞口與門窗外遮陽加工誤差所造成的矛盾。由于是工廠內加工安裝，保證了門窗整體(包括外遮陽裝飾)的質量，可控性高，并且減少了外遮陽模塊的現場二次安裝，節約了建筑造價，提高了整窗質量，減少了交叉施工帶來的一系列質量問題，最重要的是后期的調試、保養、維護以及更換易損件都可以在室內進行操作，高效、快捷、方便、成本低、無高空作業帶來的高成本、高風險。“標準化洞口”作為門窗安裝洞口的一個努力方向，影響著我國門窗行業的發展進度。那么我們采用該方式的外遮陽一體化窗，由于對其洞口的通用性，實際上便于推廣外遮陽的大型項目實施。
在后期的檢修與維護方面，該結構將檢修口從室外轉移到室內，使得后期的檢修與維護相當便利，也避免后期人員操作的危險性。
在保溫節能方面，將罩殼分為兩個部分。室外側起固定安裝作用，室內側罩殼部分留作檢修口，并在室內側部分填充絕熱（詞條“絕熱”由行業大百科提供）的發泡材料，起到與室外隔熱（詞條“隔熱”由行業大百科提供）的作用。內外兩部分罩殼未直接連接，杜絕了熱橋的產生，對整個遮陽一體化的保溫節能是一個提升。此外，上述結構將外遮陽作為外窗的配套板塊處理，也考慮了整套系統的氣密性，從而使該結構較第一種方式也有了比較大的優勢。
