1建筑幕墻的概念與分類
建筑幕墻：
由面板與支承結構體系(支承裝置與支承結構)組成的、可相對主體結構有一定位移能力或自身有一定變形能力、不承擔主體結構所受作用的建筑外圍護墻。(出自GBT21086《建筑幕墻》)
建筑幕墻工程相關的主要規范：
1.《建筑幕墻》GB/T21086-2007 2.《玻璃幕墻工程技術規范》JGJ102-2003 3.《金屬與石材幕墻工程技術規范》JGJ133-2001

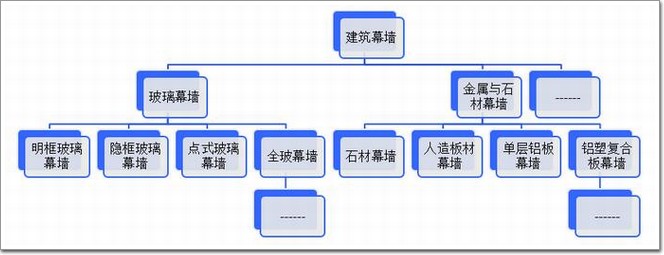

建筑幕墻的分類： (按面材)
建筑幕墻體系分：
1.構件式幕墻：現場在主體結構上安裝立柱、橫梁和各種面板的建筑幕墻。
2.單元式幕墻（詞條“單元式幕墻”由行業大百科提供）：由各種墻面板與支承框架在工廠制成完整的幕墻結構基本單元，直接安裝在主體結構上的建筑幕墻。
3.雙層幕墻：由外層幕墻、熱通道和內層幕墻(或門、窗)構成，且在熱通道內能夠形成空氣有序流動的建筑幕墻。
4.封閉式幕墻：要求具有阻止空氣滲透和雨水滲漏功能的建筑幕墻。
5.開放式幕墻：不要求具有阻止空氣滲透和雨水滲漏功能的建筑幕墻。
6.采光頂與金屬屋面：由透光面板或金屬面板與支承體系組成的，與水平方向夾角小于75°的建筑外圍護結構。
2正確理解與執行規范
1.規范標準是成熟經驗的總結，不是對新技術的展望。規范并不限制新技術的應用。 2.規范分國家標準和行業標準;分別強制性和推薦性，GB和 GB/T是不同的。 3.條文有強制性(黑體字)和非強制性(宋體字)。 4.條文規定有松嚴程度不同，不是一律執行。 表示很嚴格的“必須”與“嚴禁”;表示嚴格的“應”與“不應或不得”;表示允許稍有選擇的“宜”與“不宜”;表示有選擇的“可”。 5.規范標準的從新原則：同一版本以新版為準;不同規范中對同一事物的規定以最新規定為準。 6.規范都有適用范圍，但此范圍不等同于該技術的適用范圍。
我們還需要花費更多的時間去理解、領會規范中條文。

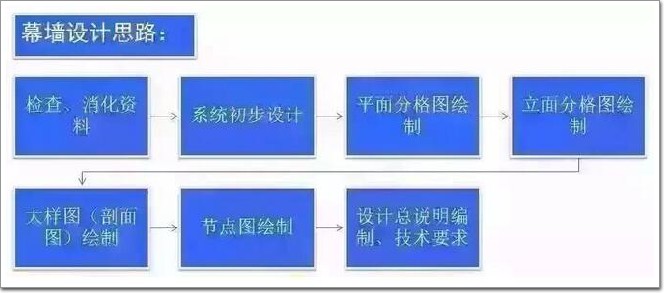

幕墻工程設計內容一般包括：設計總說明、技術要求、立面分格圖、平面（詞條“平面”由行業大百科提供）分格圖、大樣圖(剖面圖)、節點圖、埋件圖、工藝圖等等。

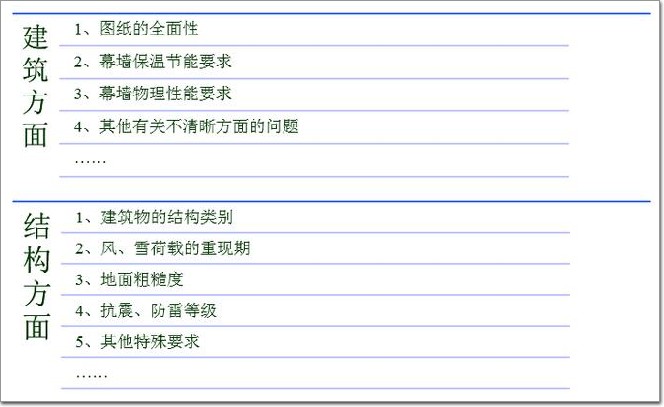

1、檢查、消化資料：
2、系統設計：
根據幕墻的種類來選擇系統：

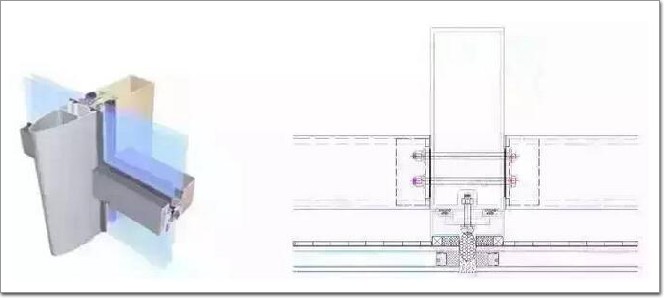

玻璃幕墻：明框、隱框、半明、點式、單元……

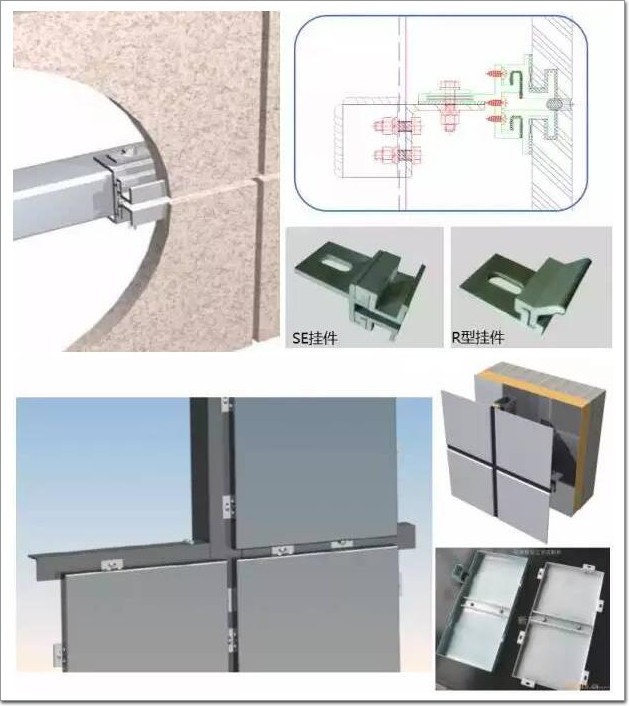

石材幕墻：不銹鋼掛件、鋁合金短槽、背栓、背槽
金屬板幕墻：打膠嵌縫、金屬條嵌縫、開敞式……
選擇原則：
規范條文的限制
建筑師的立面效果
業主方的成本控制
合理化建議……
我們?nèi)绾蝸泶_定系統形式：這里我們需要用到結構計算軟件。
收集結構計算信息，如：地面粗糙度、基本分壓、計算標高、幕墻分格、龍骨跨度、受力模型等

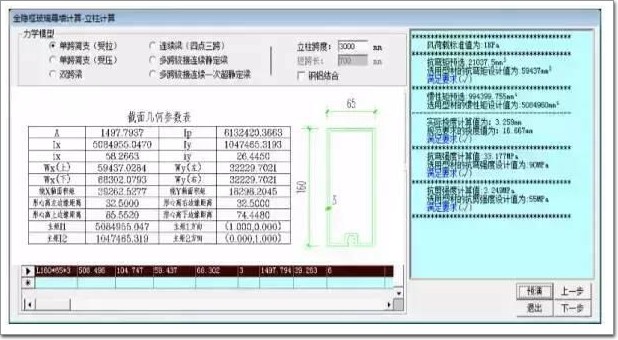

以匯寶為例：

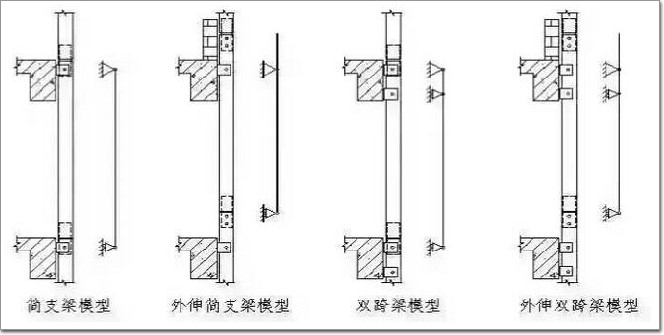

常用立柱受力模型：
3、平、立面圖繪制：
幕墻分格原則(以下原則不是絕對遵循，需結合實際情況綜合考慮)
立柱的分格一般考慮以下幾點：
1.建筑師的立面效果要求;
2.結構計算的最大分格尺寸(與型材設計相互約束);
3.寬度的合理范圍(面板材料的利用率);
4.結合軸線、房間功能區間的劃分;
其他構造方面的要求;
橫梁的分格一般考慮以下幾點：
1.建筑師的立面效果要求;
2.結構計算的最大分格尺寸(與型材設計相互約束);
3.結合混凝土梁高、防火（詞條“防火”由行業大百科提供）構造、門窗位置考慮;
4.其他構造方面的要求

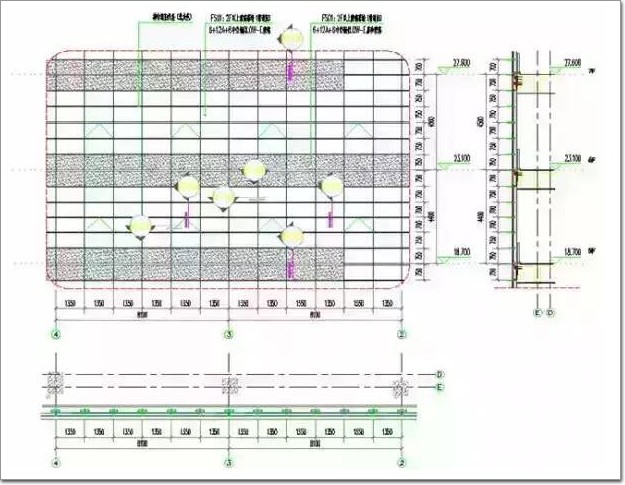

平、立面繪圖示例：

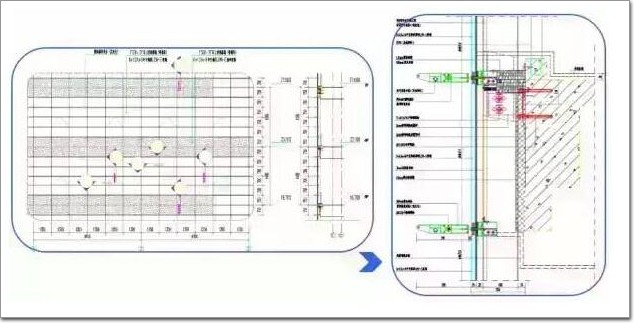

4、大樣圖繪制：
根據已經完成的平面和立面來組合大樣圖，大樣圖一般為局部立面、相應的平面和剖面組成。
表達清楚：幕墻的分格尺寸、龍骨的定位尺寸(與軸線、標高線之間的關系)、面板材料的運用等。
1、純鋁板：
材質：1050/1060/1070/1100/1200/
厚度：0.1---20mm
寬度：800---2200mm (寬度大于1500mm時，價格會明顯上升)
長度：1m~9m(一般受運輸限制)
2、合金鋁板：
材質：2A21/3003/5052/5083/6061/6082/8011
厚度：0.5---260mm
寬度：800---2800mm (寬度大于1500mm時，價格會明顯上升)
長度： 1m~9m(一般受運輸限制)
鋁卷（詞條“鋁卷”由行業大百科提供）長度可不受限制

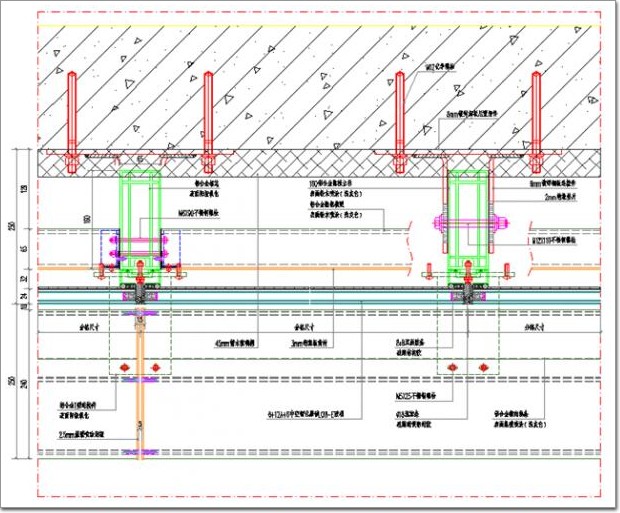

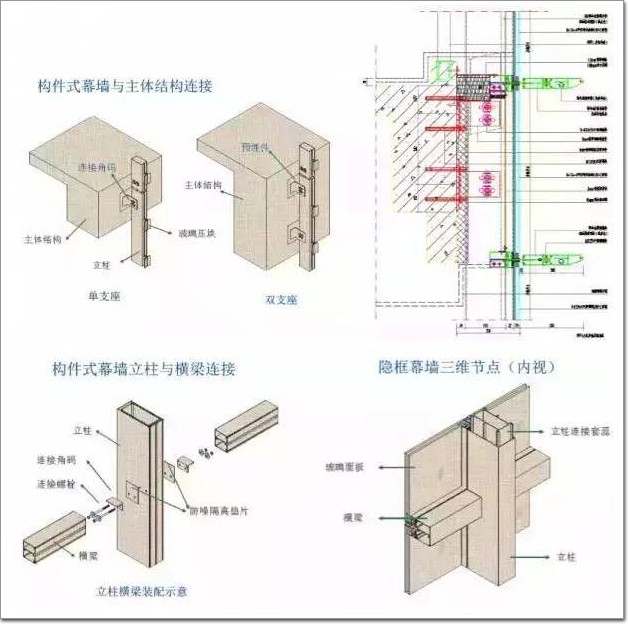

回顧細部節點--支座連接
