本篇文章內(nèi)容由[中國幕墻網(wǎng)]編輯部整理發(fā)布：
現(xiàn)階段仍有不少建筑施工單位在用云石膠代替干掛膠，給工程帶來了很大的安全隱患。應(yīng)引起注意。究其原因除云石膠價格較干掛膠低廉外，另一個重要原因，云石膠固化時間較快，30分鐘內(nèi)即可上墻，而根據(jù)環(huán)氧樹脂的特點(diǎn)及固化機(jī)理，如需達(dá)到固化的最佳狀態(tài)，形成三維交聯(lián)結(jié)構(gòu)的固化物，這是一個極其復(fù)雜而又需要一定時間的反應(yīng)過程。一般說來，得需要4~10天的反應(yīng)才能達(dá)到最佳狀態(tài)。
云石膠
同種材質(zhì)間的粘接，如建筑石材（詞條“建筑石材”由行業(yè)大百科提供）、陶瓷、玻化磚的粘接及拼接等剛性結(jié)合，需要用到的為云石膠。其主要成分是不飽和聚酯樹脂，加以適當(dāng)比例的固化劑，能起到快速定位、修補(bǔ)劑粘接等作用。
云石膠的優(yōu)勢在于固化時間短，便于施工調(diào)節(jié)。
當(dāng)然也存在很多不足，首先云石膠自身沒有韌性，強(qiáng)度不大，又由于不飽和聚酯（詞條“聚酯”由行業(yè)大百科提供）樹脂與固定（詞條“固定”由行業(yè)大百科提供）固化劑配方的比例懸殊(通常是100:3)，人工施工時不好掌控，一旦比例超過3%，就會導(dǎo)致膠體變脆，降低粘接性能，最終縮短壽命，導(dǎo)致危險發(fā)生。
其次，因云石膠的主體樹脂在潮濕環(huán)境下會逐步水解，導(dǎo)致粘接強(qiáng)度急劇下降甚至完全喪失，所以不能在潮濕環(huán)境下施工，若空氣濕度過大膠體還會表面粘手，且云石膠受氣溫的變化影響比較大，不耐高溫、易風(fēng)化。
再者，由于云石膠的剪力不大，應(yīng)力（詞條“應(yīng)力”由行業(yè)大百科提供）大，導(dǎo)致在溫差跟劇烈震動下產(chǎn)生較大位移，易開裂，尤其在用于潮濕陰暗的墻體時，其壽命更短。所以云石膠是不能承擔(dān)結(jié)構(gòu)荷載的作用。
最后，由于云石膠未經(jīng)過脫油處理，當(dāng)用于石材的粘接時容易將油滲透到石材中，污染石材，影響美觀。且云石膠不能用于石材與不銹鋼間的粘接。
環(huán)氧石材干掛膠
而環(huán)氧石材干掛膠屬改性（詞條“改性”由行業(yè)大百科提供）環(huán)氧樹脂聚合物，具有粘結(jié)強(qiáng)度高、固化快、耐氣候、耐老化性能優(yōu)異等特點(diǎn)，廣泛用于干掛石材幕墻的粘結(jié)，也可粘結(jié)陶瓷、水泥、金屬、玻璃等材料。
與云石膠相比，它屬于一種具有韌性的高強(qiáng)度粘接形式。它除了固化時間稍慢，價格貴一點(diǎn)外，與云石膠相比具有一系列的優(yōu)勢：
第一， 安全有保障，壽命長。其具有永久性的高粘結(jié)強(qiáng)度，抗老化能力強(qiáng)，且耐候性能穩(wěn)定;其韌性和伸縮性較強(qiáng)，能防止板材粘接后因震動或在風(fēng)力、熱脹冷縮（詞條“熱脹冷縮”由行業(yè)大百科提供）作用下變形，扭曲以致脫落的現(xiàn)象;其抗震、抗拉、抗壓、抗沖擊性能良好，抗壓、抗拉強(qiáng)度均超過石材及混凝土。
第二， 環(huán)保又能保證美觀。無毒無害，其固化后不會污染石材，且能抵抗自然污染中化學(xué)物質(zhì)的侵蝕。
相較云石膠和石材干掛膠的產(chǎn)品性能和特性對比，我們可以清晰的認(rèn)知。中國幕墻網(wǎng)編輯部為了方便廣大網(wǎng)友能更詳細(xì)的了解石材干掛膠，以下用國內(nèi)某知名石材干掛膠產(chǎn)品進(jìn)行介紹。

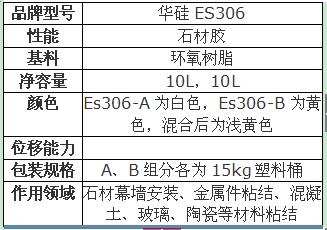

產(chǎn)品型號

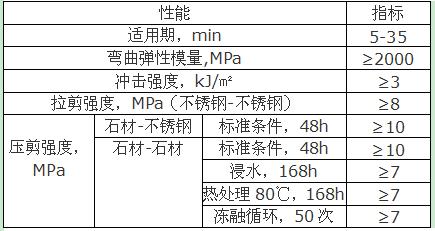

產(chǎn)品參數(shù)規(guī)格
產(chǎn)品特性
雙組分環(huán)氧石材干掛膠
符合甚至超過行業(yè)標(biāo)準(zhǔn)JC 887-2001干掛石材幕墻用環(huán)氧膠粘劑（詞條“環(huán)氧膠粘劑”由行業(yè)大百科提供）
雙組分，室溫快速固化，不流淌，固化速度不受環(huán)境濕度影響
對金屬、混凝土、玻璃、陶瓷、大理石、花崗巖等建筑材料（詞條“建筑材料”由行業(yè)大百科提供）粘結(jié)強(qiáng)度高
對金屬、混凝土、玻璃、陶瓷、大理石、花崗巖等建筑材料無腐蝕性
不滲油、不污染石材、耐老化性能好
主要用途
各種石材、玻璃、金屬、混凝土建筑構(gòu)件等材料的粘結(jié)
干掛法安裝石材幕墻、金屬件的粘結(jié)
地板磚、瓷磚的粘結(jié)
工程植筋、結(jié)構(gòu)補(bǔ)強(qiáng)、粘結(jié)加固等
使用方法
為確保獲得最佳粘結(jié)效果，在工程開工前應(yīng)進(jìn)行粘結(jié)性測試
石材與金屬接觸的部位必須清理干凈，無浮塵、水和污物
清除金屬掛件上的油污及銹層
按質(zhì)量比1:1的比例取出一定量的A:B組分，用攪拌棒或鏟刀將兩者迅速混合均勻，直到顏色均勻為止。然后將膠涂于被粘表面，為達(dá)到最佳效果涂膠時要用力將膠與被粘表面粘結(jié)好
兩組分混合后施工時間為5-30分鐘，溫度越高，配膠量越大，施工時間越短
初固時間：3-5小時(25℃)完全固化：48小時
延伸閱讀
施工人員施工方法不當(dāng)造成安全隱患
據(jù)不完全統(tǒng)計，在我國從事建筑裝飾行業(yè)的工人已達(dá)850多萬人，遍布在全國各地的裝飾市場和企業(yè)。這支隊伍為促進(jìn)建筑裝飾行業(yè)的發(fā)展做出巨大的貢獻(xiàn)。但同時存在著一個嚴(yán)重的，令業(yè)內(nèi)同仁擔(dān)憂的問題，急需擺在國家有關(guān)部門和行業(yè)協(xié)會的議程上：絕大多數(shù)人員沒有接受到系統(tǒng)的培訓(xùn)，專業(yè)素質(zhì)參差不齊。要提高整個行業(yè)的整體素質(zhì)，保證工程質(zhì)量的合格和安全，必須提高一線操作工人的素質(zhì)，提高施工隊伍的技術(shù)素質(zhì)。這不僅是當(dāng)務(wù)之急，更是企業(yè)和行業(yè)發(fā)展的基礎(chǔ)工作。一個企業(yè)，一個行業(yè)的發(fā)展基礎(chǔ)，主要因素就是要有一支高素質(zhì)的技術(shù)工人隊伍。
施工人員是直接影響石材干掛工程質(zhì)量的關(guān)鍵。而影響石材干掛的主要因素有攪拌AB比例問題、攪拌均勻問題、施工環(huán)境問題等以下作具體介紹
(1)AB比例問題：目前市場上銷售的石材干掛結(jié)構(gòu)膠在使用中普遍A：B=1：1。從理論和大量的實驗結(jié)果分析，這個比例是不科學(xué)的。因為環(huán)氧固化劑B膠一旦過量，會導(dǎo)致A膠不能完全正常固化，固化后強(qiáng)度會急劇的下降，同時還會使B膠中未能完全反應(yīng)的小分子容易老化過程中滲出以致污染石材。因此使用人員在施工過程中必須確保A膠略大于B膠
(2)攪拌均勻問題：攪拌問題不均勻?qū)?yán)重影響到石材干掛幕墻的質(zhì)量。產(chǎn)品質(zhì)量必須建立在施工人員嚴(yán)格按照操作規(guī)程操作的前提下，攪拌不均勻會直接導(dǎo)致膠體的交聯(lián)度不夠，固化不完全，強(qiáng)度差。還會使可溶性小分子滲出污染石材。而現(xiàn)今許多施工人員一味的追求工期，嚴(yán)重影響了施工質(zhì)量。
(3)固化時間問題：之前提到部分施工人員在石材幕墻干掛施工的過程中采用云石膠。由于施工人員的云石膠使用習(xí)慣會造成干掛膠的使用誤區(qū)，比如用固化劑來調(diào)節(jié)固化時間，云石膠可用固化劑量的適當(dāng)增減來調(diào)節(jié)固化時間，有些施工人員就會沿用到干掛膠使用上，靠加大固化劑投量，以達(dá)到快速固化的目的。這樣不僅不能達(dá)到預(yù)期的目的，反而會由于干掛膠B膠過量而導(dǎo)致膠體長期不能固化、發(fā)軟，甚至污染石材。
(4)施工環(huán)境問題：切忌在潮濕、下雨、石材或干掛件表面存在浮灰、油污等的情況下施工。這樣不僅會導(dǎo)致粘結(jié)性差，還會因干掛膠中的部分水溶性小分子物質(zhì)隨雨水或水氣的滲出而污染石材。
