本篇文章內(nèi)容由[中國(guó)幕墻網(wǎng)ALwindoor.com]編輯部整理發(fā)布：

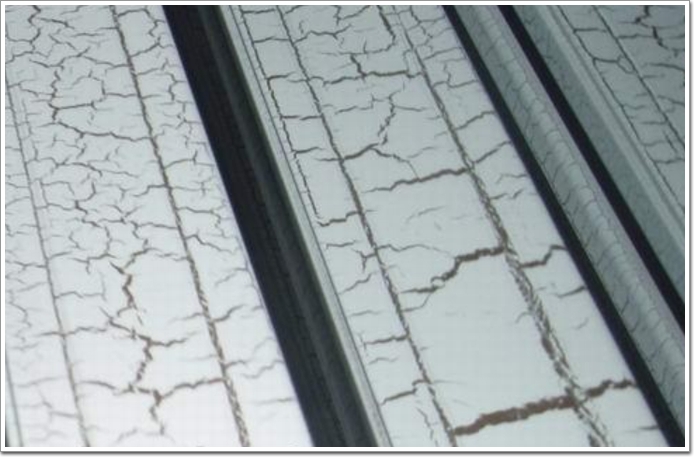

鋁型材表面裂紋缺陷特性：鋁型材表面呈現(xiàn)縱向魚粼狀重復(fù)性間隔斷紋，嚴(yán)重的直接呈斷開分離狀。今天就跟著中國(guó)幕墻網(wǎng)ALwindoor.com小編一起來看看鋁型材表面撕裂紋的產(chǎn)生原因及消除辦法。
鋁型材表面裂紋產(chǎn)生原因：
(一)鋁型材擠壓系數(shù)過大，擠壓溫度過高(棒，筒，模三溫)，擠壓速度再過快;
(二)擠壓力不穩(wěn)，忽高忽低，或多檔調(diào)速之間速差明顯，換檔時(shí)速度轉(zhuǎn)換突快;
(三)鋁合金型材擠出時(shí)頭端上壓(沖壓（詞條“沖壓”由行業(yè)大百科提供）)過快，尾端跑速或未減速，死區(qū)鋁大量的滲入;
(四)棒的質(zhì)量較差，棒內(nèi)過燒，大晶粒，疏松。壓余(V3鋁)過薄;
(五)擠壓模具流速比嚴(yán)重失調(diào)設(shè)計(jì)制造不合理。
鋁型材表面裂紋消除辦法：
(一)擠壓系數(shù)過大的型材可以放在小機(jī)臺(tái)生產(chǎn)，采用合適的擠壓比;另外擠壓三溫要嚴(yán)格按生產(chǎn)工藝要求控制，要采用合適的擠壓速度;
(二)操作工精神集中，調(diào)速平穩(wěn)，壓力不能或高或低，換檔時(shí)手動(dòng)操作配合;
(三)鋁型材停機(jī)印前端和后端是死區(qū)或V3體積(鋁棒（詞條“鋁棒”由行業(yè)大百科提供）表層)鋁，雜質(zhì)多，質(zhì)量差，粘性不足，故型材頭尾端擠壓速度要放慢;
(四)鋁棒表面要細(xì)膩干凈無油污，內(nèi)部組織要達(dá)標(biāo)，壓余正常留(棒長(zhǎng)的5%);
(五)擠壓模具設(shè)計(jì)者要設(shè)計(jì)制造流速均勻的合格模具。
