接上期《有了這個教程!做幕墻的也能看懂“鋼結構圖紙”》一文中提到的：現代城市建筑，特別是跨度大，樓層高的建筑，可以說離不開鋼結構的“身體”和幕墻的“外衣”，幕墻設計相信我們的行業同仁都是輕車熟路，但在深化設計的過程中，難免會遇到與鋼結構相互關聯的環節，比如建筑的封邊就是最常見的棘手問題!今天中國幕墻網ALwindoor.com為您分享“鋼結構的經典封邊案例”，助您快速解決收尾工作!

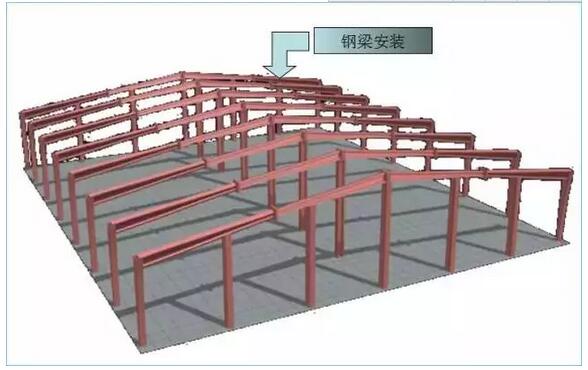

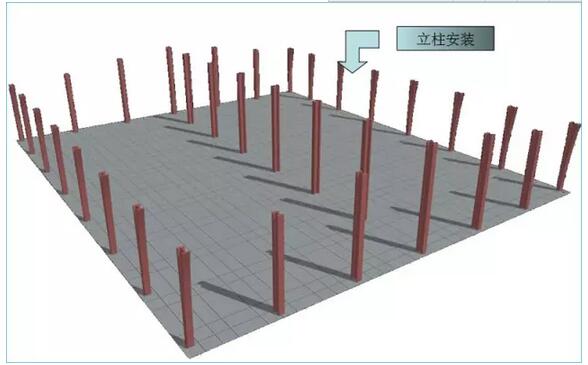

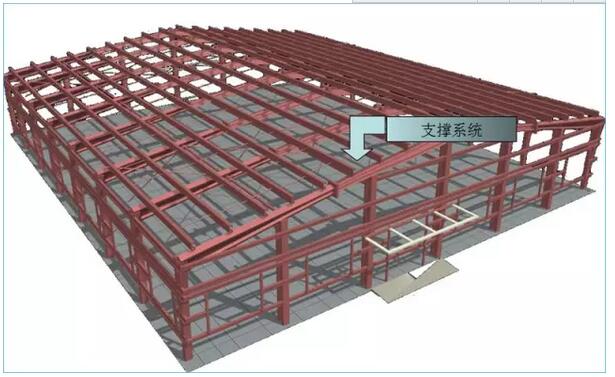

一、鋼結構系統概述
二、幾種典型的常用包邊
1. 屋面系統(脊瓦、封檐、封稍、天溝)
2. 墻面系統(垂直包邊、機制內角、外角、U形槽、墻面泛水、搭接縫)

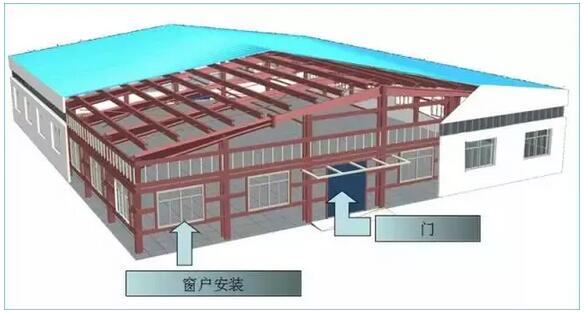

3. 門窗系統
4. 其他(通風器、承重板、特殊版型)

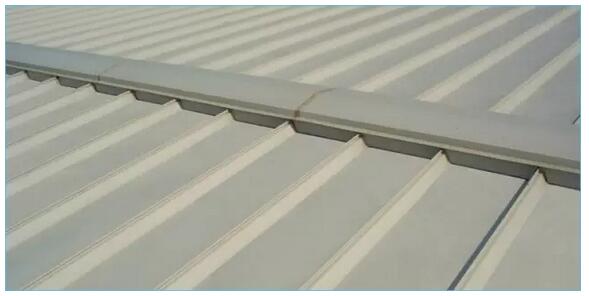

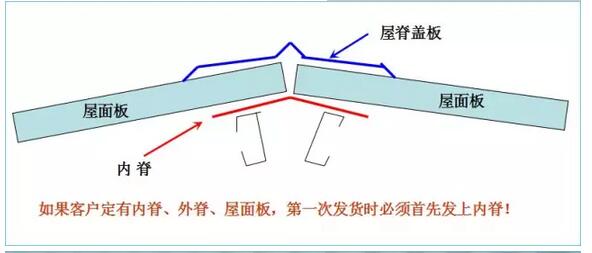

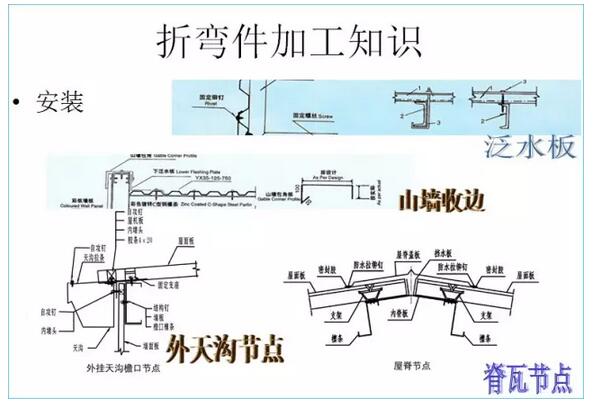

1屋面系統包邊——脊瓦
學名：屋脊蓋板
位置：屋脊最高處，兩屋面板搭接的地方。
作用：防止屋頂漏水。

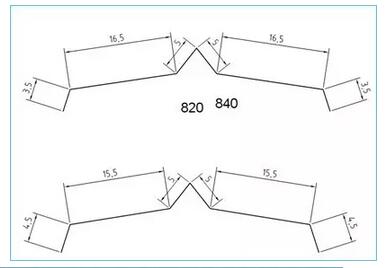

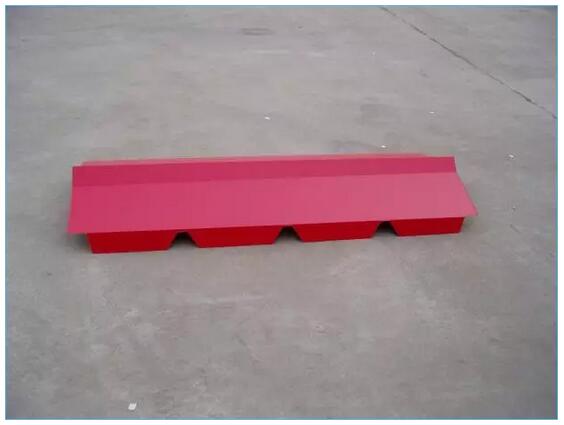

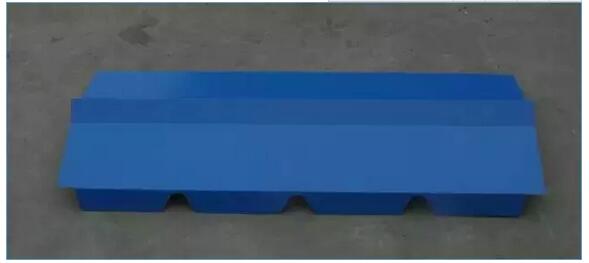

定尺脊瓦
820型、840型、950型、980型、930型、1000型脊瓦
用于屋脊
厚度：0.4mm-0.6mm
長度：
820型： 2米/塊
840型： 2米/塊
950型： 0.985米/塊
980型： 1.007米/塊
930型： 0.97米/塊
1000型：1.02米/塊

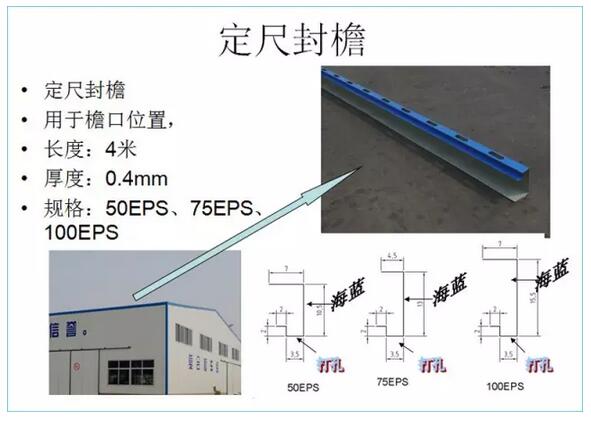

2屋面系統包邊——封檐
學名：檐口收邊
位置：屋面板靠近檐口處末端。
作用：1. 擋住復合板芯材;
2. 利于集中排水。

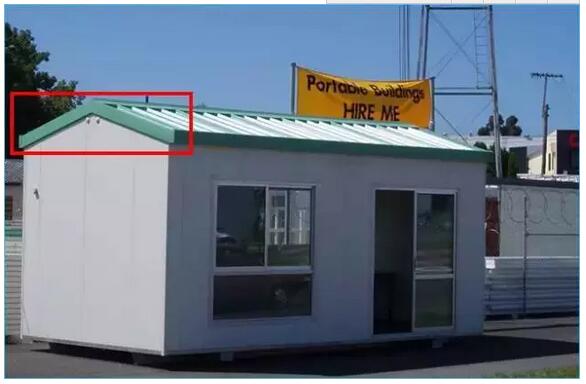

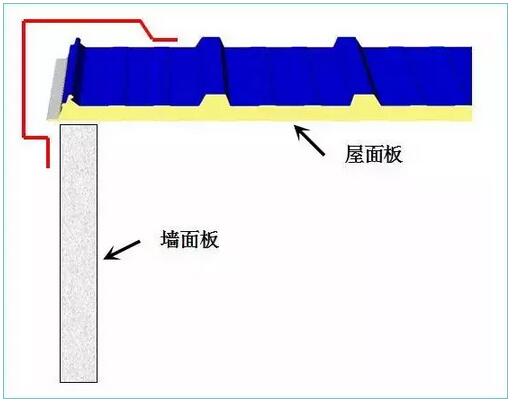

3屋面系統包邊——封稍
學名：無
位置：山墻處屋面板與墻面板搭接處。
作用：1. 擋住復合板芯材;
2. 防止雨水從搭接縫滲入鋼結構內部。
不定尺折彎件
封梢：用于山墻與屋面連接處，根據實際工程情況定尺寸
厚度：一般0.4-0.8mm

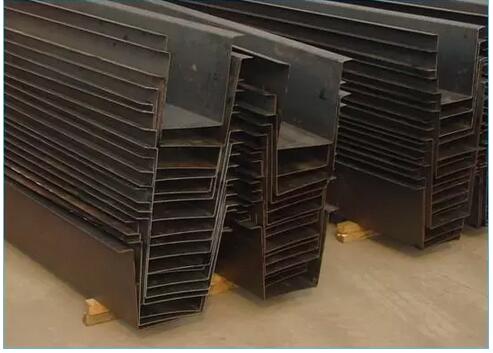

4屋面包邊系統——天溝
天溝的分類：
按照位置分：1. 兩跨連接處的天溝，
2. 屋檐處的天溝。
按照是否外露分：內天溝和外掛天溝
天溝的作用：排水。

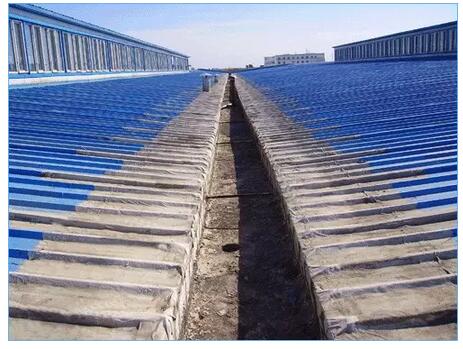

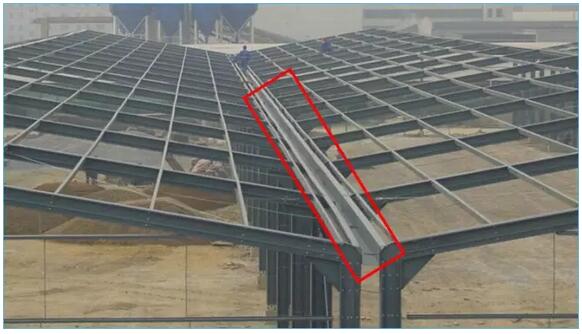

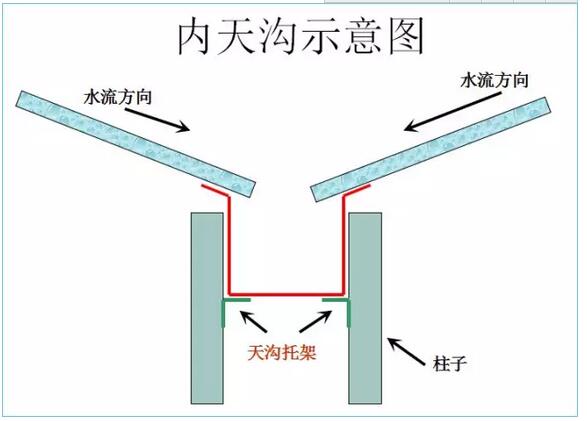

4.1 兩跨連接處的天溝，內天溝

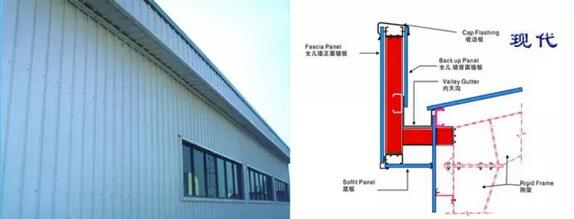

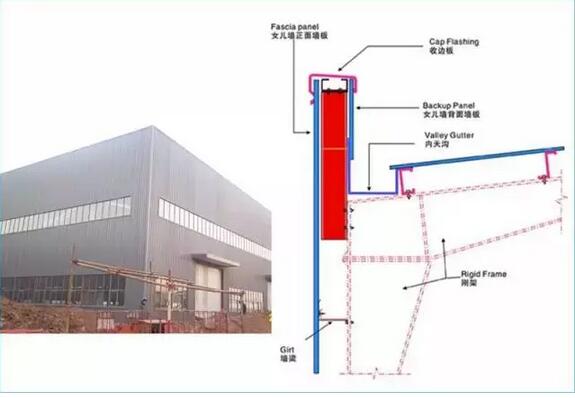

4.2 屋檐處的天溝，內天溝
這種形式的屋面怎么排水?

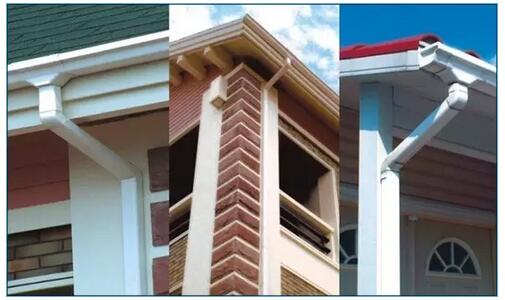

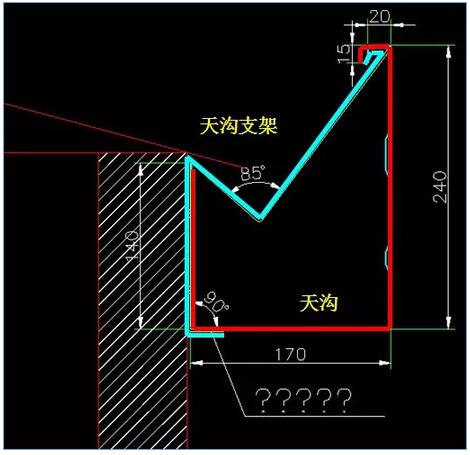

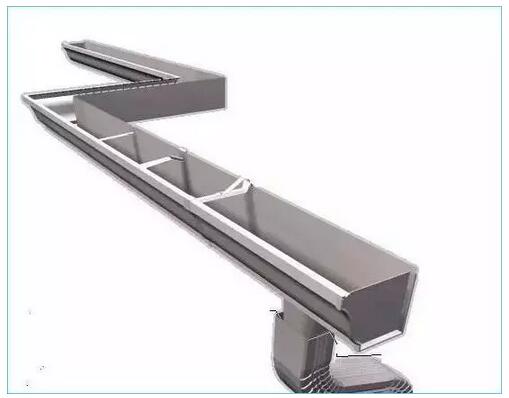

4.3 屋檐處的外掛天溝
作用：便于集中排水，收集雨水重復利用。

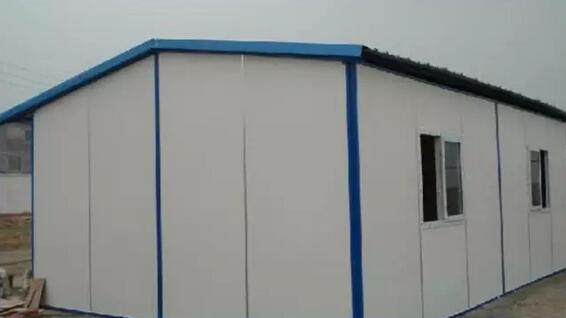

5墻面系統包邊——垂直包邊
作用：
1. 裝飾
2. 防水

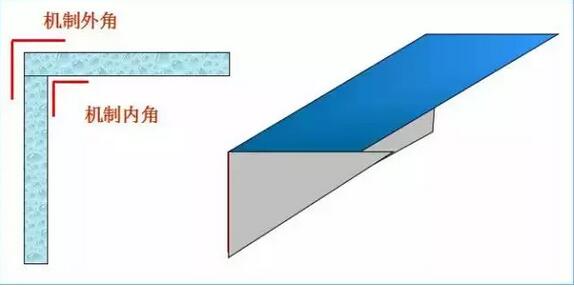

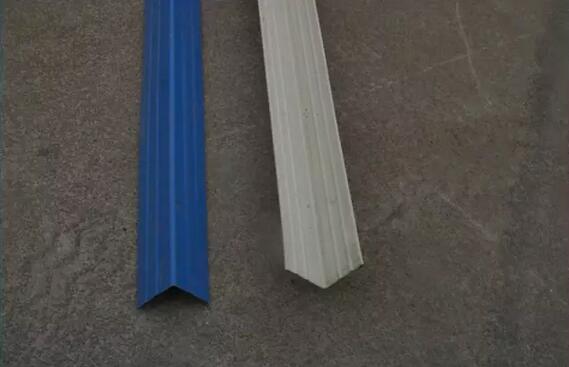

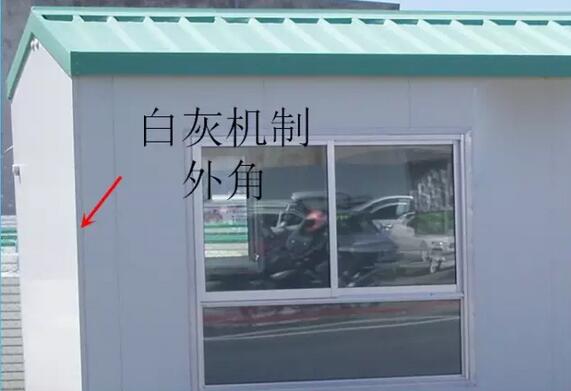

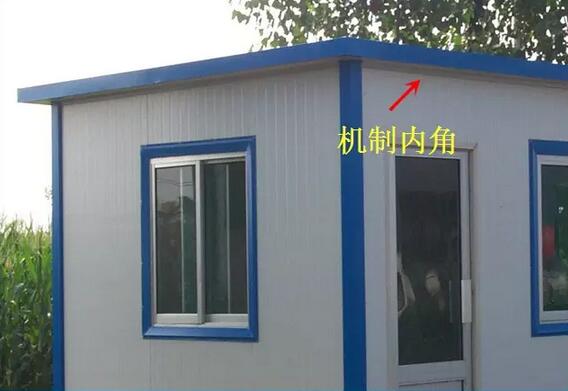

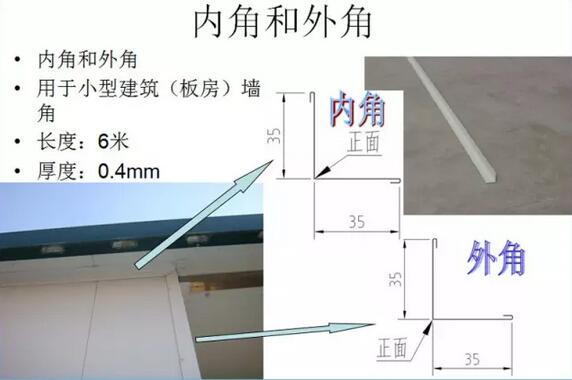

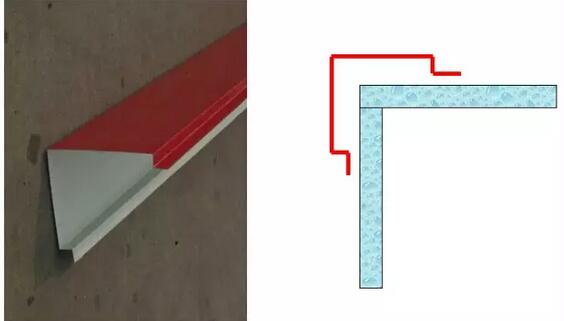

5.1 機制內角、機制外角

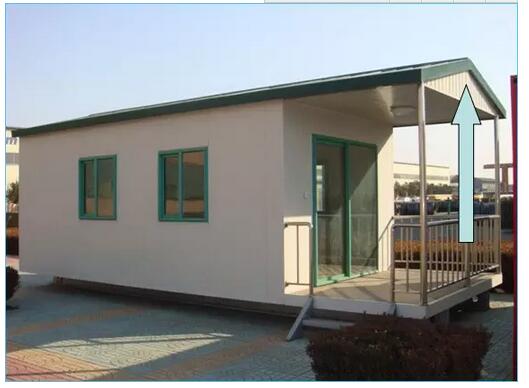

用途：1. 小型板房的墻角
2. 屋面板與墻面板的接觸縫隙

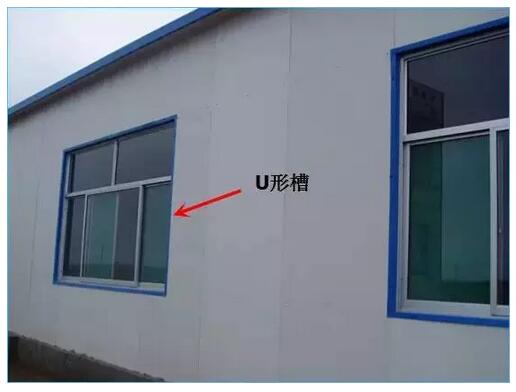

5.2 U形槽(機制U形槽、熱板U形槽)
用途：1. 小型板墻面板的兩端封頭
2. 避免復合板與地面或磚墻接觸的地方腐蝕。
3. 簡易板房固定墻面板用。

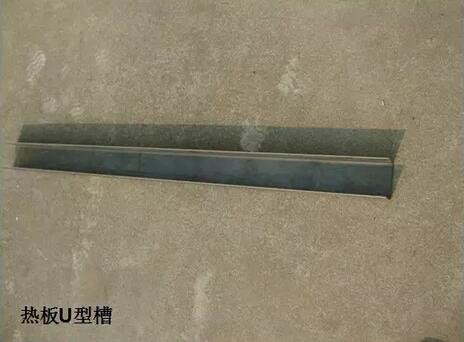

不定尺折彎件
U型槽
按材料有：熱板、鍍鋅板、不銹鋼等
通常用于門口包邊，熱板可作油漆處理

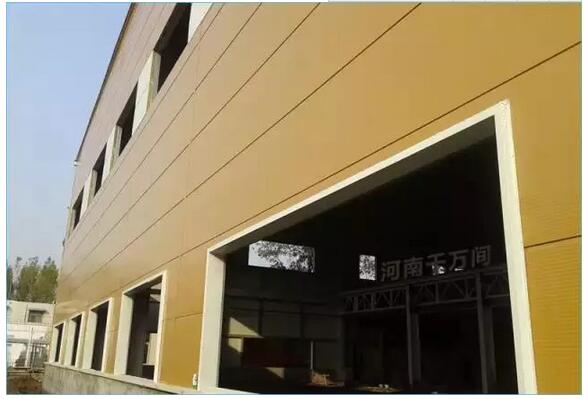

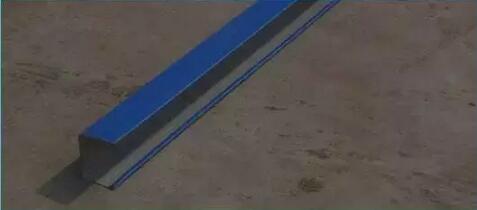

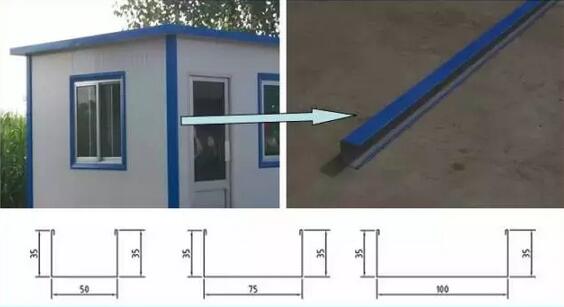

定尺U型槽
用于窗口或門口，邊部疊邊防水好，更好防腐蝕。
長度：6米
厚度：0.4
規格：50mm，75mm，100mm

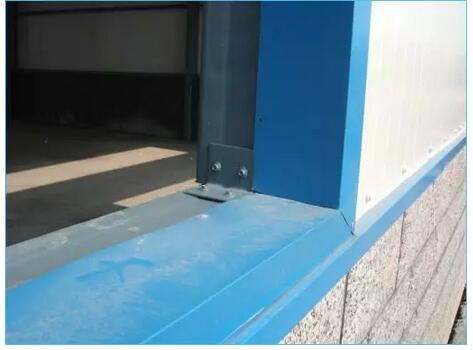

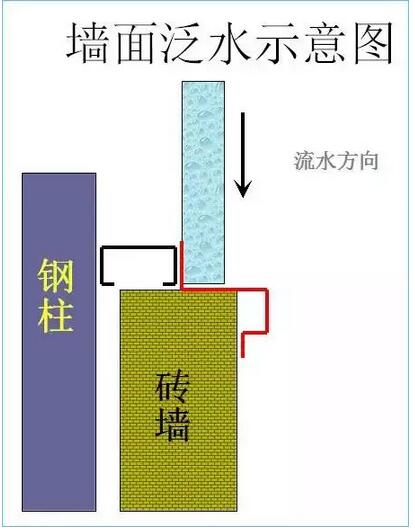

6墻面系統包邊——墻面泛水
位置：有磚墻的工程，磚墻與墻面板連接處。
用途：防水

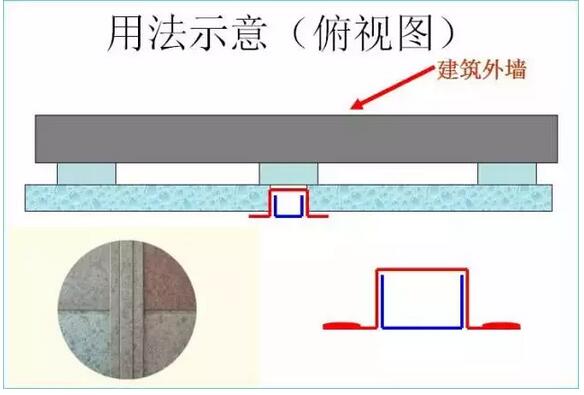

7橫向鋪板的豎向搭接縫
位置：墻面板橫裝時，兩塊橫裝板對接的地方。
作用：防水，裝飾!
常用于幕墻保溫板、橫裝板(1000型及隱藏式聚氨酯板)

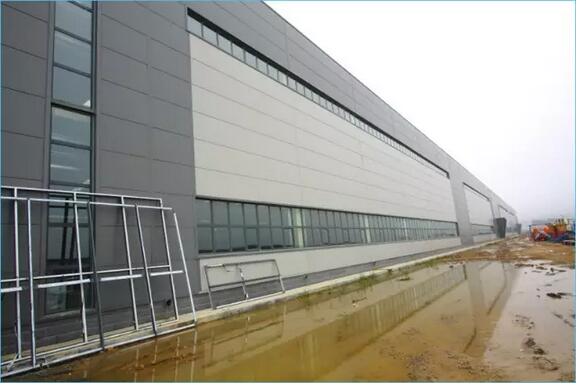

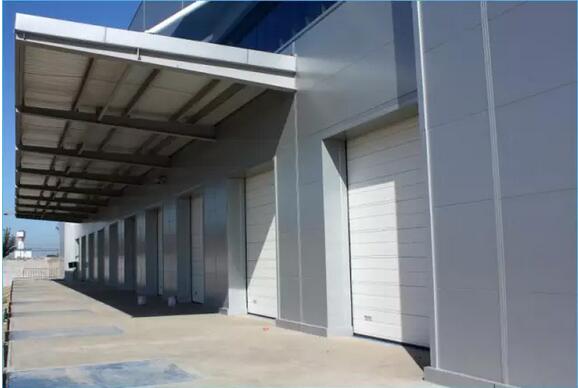

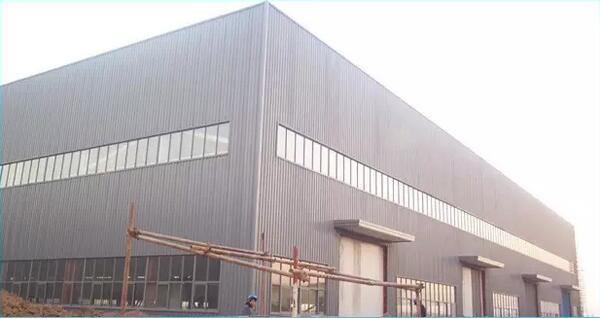

橫裝板工程實例

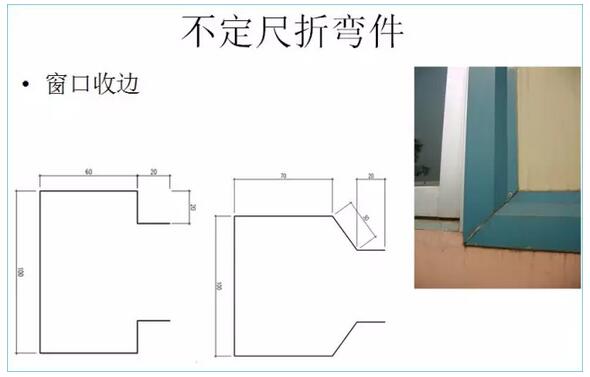

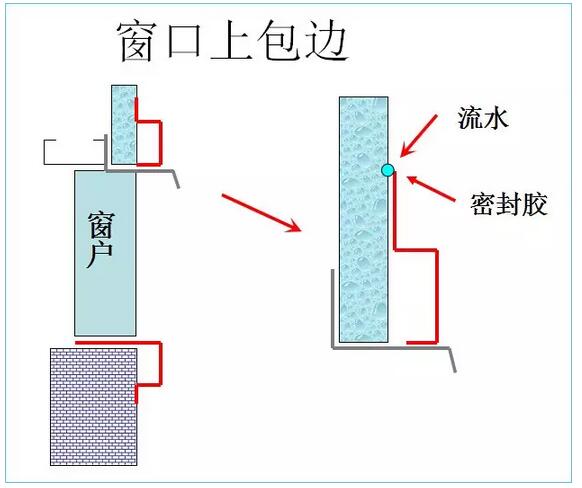

7.1 門窗（詞條“門窗”由行業大百科提供）系統包邊----簡易包邊
7.2 門窗系統包邊----窗戶包邊(立體效果)

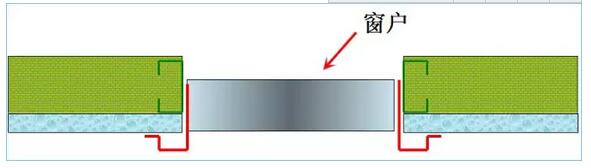

窗口左、右、下包邊(俯視圖)

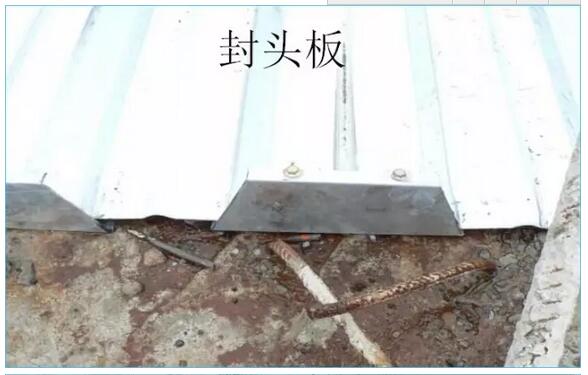

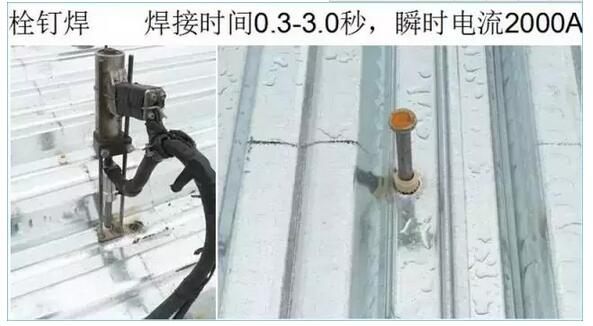

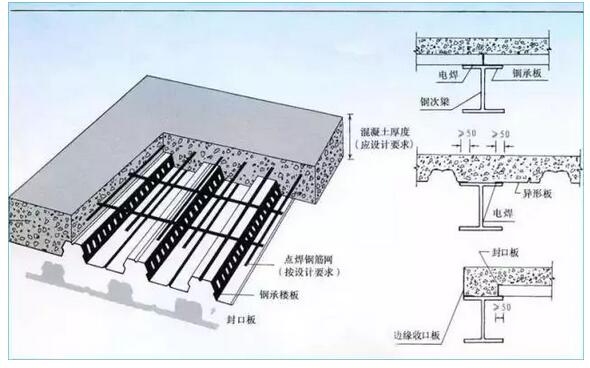

8承重板附件——封頭板
