第五部分 2016年度推薦產品復檢情況介紹
本部分介紹的是2016年度評定的建筑門窗配套件推薦產品的年度復檢情況。本次復檢的推薦產品共涉及4家企業的9個產品(排列不分先后)。共包括以下內容：
第一篇 內平開下懸五金系統篇
第二篇 傳動鎖閉器篇
第三篇 滑撐篇
第四篇 滑輪篇
第五篇 雙面執手篇
第六篇 密封膠條篇
第一篇 內平開下懸五金系統篇
本篇介紹的是2016年度建筑門窗配套件推薦產品中的內平開下懸五金系統復檢內容：檢測結果及報告。
共包括了1個廠家的1套內平開下懸五金系統。適用于鋁合金窗及滿足其安裝要求的所有門窗。
1.鋁合金窗內平開下懸五金系統(產品型號：MPTT130緊扣式)
生產廠家：青島立興楊氏門窗配件有限公司
委員會組織復檢的檢測結果
測試樣品：承重量90kg，鎖點數量2個，無平開限位器配置。窗扇外圍尺寸：1300mm(寬)×1200mm(高)。
力學性能測試結果：
上部合頁承受靜態荷載2450N，下部合頁承受靜態荷載5100N，試件未斷裂。啟閉力：平開狀態下開啟力9N，下懸狀態下開啟力134N;反復啟閉1.5萬個循環后，操作功能正常,執手轉動力為60 N，框、扇間距變化值0.45 mm，窗扇在平開位置關閉時，推入框內的最大作用力10 N;90°平開啟閉性能試驗10000個循環后，操作功能正常，窗扇在平開位置推入框內的最大作用力為10 N;鎖點、鎖座承受1800N力后無損壞;懸端吊重性能測試后，窗扇未脫落，合頁仍連在邊梃上;開啟撞擊性能測試后，窗扇未脫落，合頁仍連在邊梃上。

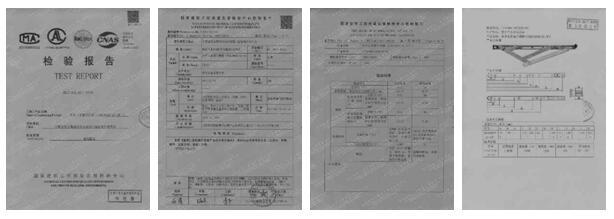

附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
第二篇 傳動鎖閉器篇
本篇介紹的是2012年度建筑門窗配套件推薦產品中的傳動鎖閉器復檢內容：檢測結果及報告。
共包括了1個廠家的1個傳動鎖閉器。適用于塑料門窗及滿足其安裝要求的所有門窗。
1.齒輪驅動式傳動鎖閉器(產品型號：CGCD012-SG-800)
生產廠家：春光五金有限公司
委員會組織的實際檢測結果
反復啟閉試驗：反復啟閉30000個循環后，各構件未扭曲、未變形、操作功能正常;反復啟閉前空載轉動力矩為0.19 N·m，反復啟閉后轉動力矩為4.80 N·m，框扇間間距變化值為0.62 mm。強度試驗：齒輪驅動式傳動鎖閉器承受26 N·m力矩后，各零部件未斷裂，未損壞;鎖點、鎖座承受1800N靜力后，各零部件未斷裂、脫落。

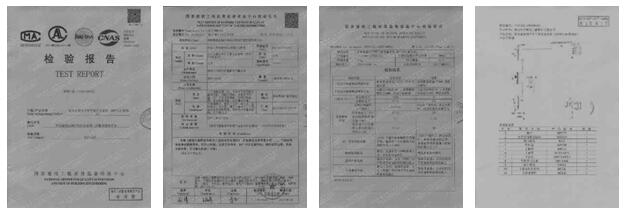

附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
第三篇 滑撐篇
本篇介紹的是2016年度建筑門窗配套件推薦產品中的滑撐復檢內容：檢測結果及報告。
共包括了3個廠家的4個滑撐。適用于鋁合金門窗及滿足其安裝要求的所有門窗。
1.外開上懸窗用滑撐 (產品型號：HHMT14)
生產廠家：青島立興楊氏門窗配件有限公司
委員會組織的實際檢測結果
測試產品規格：HHMT14 (承載重量：69.5kg)
力學性能測試結果：
啟閉力試驗：啟閉力為22 N。間隙試驗：窗角部扇、框間密封間隙變化值為0.11mm。剛性試驗：窗扇關閉受300N阻力試驗后，啟閉力為21 N， 窗角部扇、框間密封間隙變化值為0.11 mm;窗扇開啟到最大位置受300N力試驗后，啟閉力為21 N， 窗角部扇、框間密封間隙變化值為0.11 mm;反復啟閉試驗：反復啟閉35000次后，啟閉力為14 N，操作功能正常，各部件未損壞。強度試驗：試驗后，窗扇未脫落。

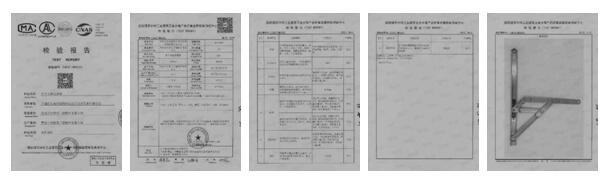

附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
2.外平開窗用滑撐 (產品型號：HHMS14)
生產廠家：青島立興楊氏門窗配件有限公司
委員會組織的實際檢測結果
測試產品規格：HHMS14(承載重量：33kg)
力學性能測試結果：
自定位力186 N。啟閉力試驗：啟閉力最大值為38 N。間隙試驗：窗角部扇、框間密封間隙變化值為0.06 mm。剛性試驗：窗扇關閉受300N阻力試驗后，自定位力1728 N，啟閉力最大值為38N， 窗角部扇、框間密封間隙變化值0.07 mm;窗扇開啟到最大位置受300N力試驗后，自定位力168 N，啟閉力最大值為38 N， 窗角部扇、框間密封間隙變化值0.09 mm;承受反復啟閉試驗：反復啟閉35000次后，啟閉力最大值為64 N，操作功能正常，各部件未損壞。強度試驗：試驗后，窗扇未脫落。懸端吊重：試驗后，滑撐所有部件未脫落。

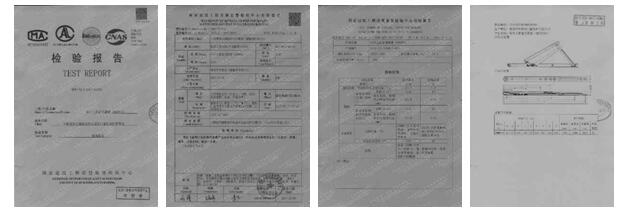

附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
3.外平開窗用滑撐(產品型號：FMS22-14)
生產廠家：江西奮發科技有限公司
委員會組織的實際檢測結果
測試產品規格：FMS22-14 (承載重量：28.5kg)
力學性能測試結果：
啟閉力試驗：啟閉力為11 N。間隙試驗：窗角部扇、框間密封間隙變化值為0.17 mm。剛性試驗：窗扇關閉受300N阻力試驗后，啟閉力為10 N， 窗角部扇、框間密封間隙變化值0.15 mm;窗扇開啟到最大位置受300N力試驗后，啟閉力為10 N，窗角部扇、框間密封間隙變化值為0.15 mm;承受反復啟閉試驗：反復啟閉35000次后，啟閉力最大為28 N，操作功能正常，各部件未損壞。強度試驗：試驗后，窗扇未脫落。懸端吊重：試驗后，滑撐所有部件未脫落。

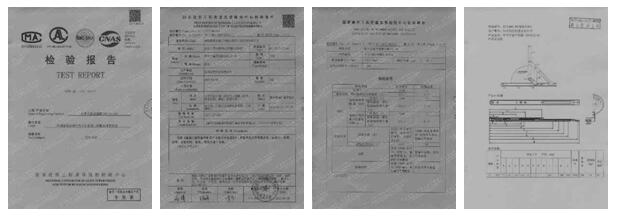

附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
4.產品名稱：外開上懸窗用滑撐(產品型號：CGHC002B-22-18")
生產廠家：春光五金有限公司
委員會組織的實際檢測結果
測試產品規格：CGHC002B-22-18" (承載重量：100kg)
力學性能測試結果：
啟閉力試驗：啟閉力31N。間隙試驗：窗角部扇、框間密封間隙變化值為0.37mm。剛性試驗：窗扇關閉受300N阻力試驗后，啟閉力為26 N， 窗角部扇、框間密封間隙變化值0.36 mm;窗扇開啟到最大位置受300N力試驗后，啟閉力為26 N， 窗角部扇、框間密封間隙變化值為0.36 mm;反復啟閉試驗：反復啟閉35000次后，啟閉力為34 N，操作功能正常，各部件未損壞。強度試驗：試驗后，窗扇未脫落。
附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
第四篇 滑輪篇
本篇介紹的是2016年度建筑門窗配套件推薦產品中的滑輪復檢內容：檢測結果及報告。
共包括了1個廠家的1個滑輪。分別適用于鋁合金門窗及滿足其安裝要求的所有門窗。
1. 門用滑輪(產品型號：ML002)
生產廠家：晉江市奮發橡塑制品有限公司
委員會組織的實際檢測結果
滑輪運轉平穩性試驗：輪體外表面徑向跳動量為0.20 mm，輪體軸向竄動量為0.06 mm。啟閉力試驗：啟閉力為25 N。反復啟閉試驗：按實際承載重量(60Kg)，反復啟閉100000次后，輪體能正常滾動;承受1.5倍承載重量時，啟閉力為56 N。耐溫性試驗：在50℃環境中，承受1.5倍承載重量后，啟閉力為50 N;在-20℃環境中，承受1.5倍承載重量后，輪體未破裂，啟閉力為44 N。

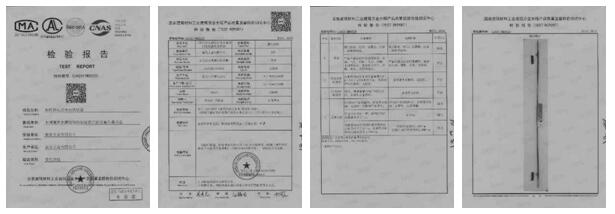

附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
第五篇 雙面執手篇
本篇介紹的是2016年度建筑門窗配套件推薦產品中的雙面執手復檢內容：檢測結果及報告。
共包括了1個廠家的1個雙面執手。分別適用于鋁合金門窗及滿足其安裝要求的所有門窗。
1. 產品名稱：雙面執手(產品型號：CGDMS035-LS)
生產廠家：春光五金有限公司
委員會組織的實際檢測結果
力學性能測試結果：
操作力矩為1.42 N·m。自由位移：軸向位移3.12 mm，角位移：4.24 mm。反復啟閉100000次的雙面執手，允許變形：1.64 mm。反復啟閉后，軸向位移5.42mm，角位移7.26mm，允許變形3.72mm。抗破環性能：施加荷載600N后，無斷裂，永久變形量1.58mm。

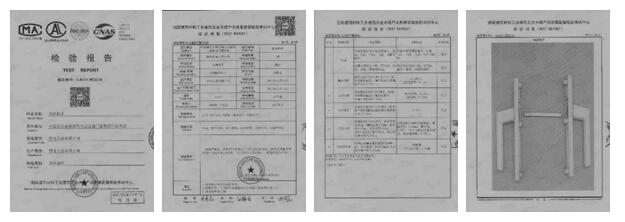

附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
第六篇 密封膠條篇
本篇介紹的是2016年度建筑門窗配套件推薦產品中的密封膠條復檢內容：檢測結果及報告。
共包括了1個廠家的1個密封膠條。適用于鋁合金門窗及滿足其安裝尺寸的所有門窗。
1.硫化橡膠(三元乙丙)類密封膠條(產品型號：EP029K)
生產廠家：江西奮發科技有限公司
委員會組織的實際檢測結果
膠料性能：
邵氏硬度：為70 HA。
拉伸強度：為 10.7 Mpa。
拉斷伸長率：為 256%。
100℃×168h熱空氣老化試驗：硬度(邵氏A)變化為9;拉伸強度變化率為8.4%;拉斷伸長率變化率為-25%;加熱失重為0.56%。壓縮永久變形為16.7%。
70℃×504h熱空氣老化：回彈恢復為5級(為74.5 %);硬度(邵氏A)變化：-20℃～0℃時為3，0℃～23℃時為3，23℃～70℃時為2 。
低溫脆性溫度：低溫-40℃不破裂。
制品性能：
外觀：光滑，無扭曲變形，表面無裂紋、無氣泡、無明顯雜質及其他缺陷，顏色均勻一致。
截面公差為E1級，非裝配公差為E2級。
回彈恢復(70℃×22h)，(壓縮工作范圍2.0mm)：為5級(為78.5%)。
加熱收縮率(70℃×24h)：為1.0%。
拉伸恢復：為99%。
耐臭氧老化性能(500pphm伸長20%，40℃×168h)：表面無龜裂。
污染及相容性：試驗后，型材上無深色輪廓或?qū)嵭挠『郏筒摹⒚芊饽z條試樣表面無發泡、發粘和凹凸不平現象。

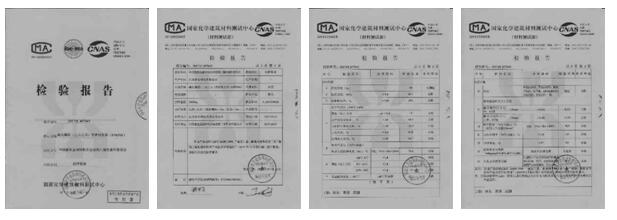

附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
|
