1、云紋幕墻的項目概況
1.1、云紋幕墻項目背景
昆明•紅星宜居廣場(A1地塊)項目位于昆明市西山區城中村改造24號片區，在廣福路與陸廣路交叉口處，該用地地塊大致呈矩形狀(圖1)。
紅星宜居廣場由昆明紅星美凱龍置業有限公司開發建設，項目總凈用地面積84.52畝，總建筑面積324754.47平方米，其中主體商業建筑面積115000.00平方米，商業面積35000.00平方米，辦公建筑面積97300.00平方米。建設好的紅星國際廣場以家居商場為主，住宅及精品公寓、產權式酒店、寫字樓為輔，圍繞“家的消費”和“家的文化”，集家居、住宅、公寓、寫字樓、酒店多元化的商業氛圍，旨在打造尊貴、健康、運動、休閑、生態、養生的花園生活，該項目投資12億元。
該項目共設置有7棟建筑，在地塊中央布置了面積較大的4號樓百貨MALL，四周步行街圍繞，形成富有動感的商業空間，而4號樓公共區域精裝修工程則由金螳螂六分公司項目部負責施工，團隊施工過程中協力搶工、精心策劃，為項目的按時開業付出了巨大的努力。
P1、昆明•紅星宜居廣場鳥瞰圖
雙層的豎直箱形外表面的云紋幕墻主要位于整個4#樓南立面，在東西兩側有少許延續(圖2)。

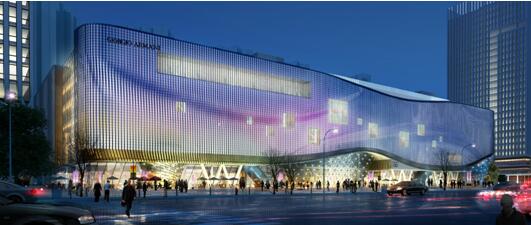

P2、4號樓南立面云紋幕墻整體效果
1.2、云紋幕墻的方案效果分析
建筑師在4號樓的購物商場的立面位置設置了云紋幕墻，極強的立體造型將百貨商店和周?chē)沫h(huán)境和空間結合起來(圖3)。

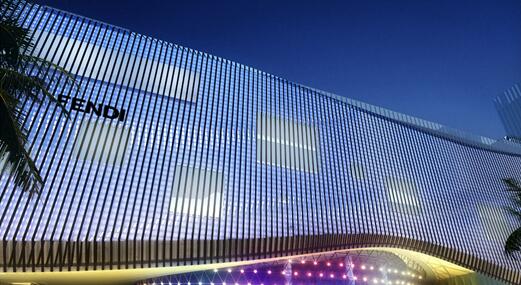

P3、云紋幕墻局部效果
規律的連續曲面和線條，在光線的照射下，建筑的表皮形成一種波浪的效果。建筑師將這種“富有活力的流動”完美的呈現出來(圖4)。
P4、云紋幕墻局部效果
2、云紋幕墻實現的技術分析
根據業主提供的項目提資，以及對于類似建筑案例的參考，弗思特工程咨詢進行了具體的分析。針對云紋幕墻部分，給出了幕墻顧問專業的設計方案和實施建議：
2.1、云紋幕墻的效果實現設計

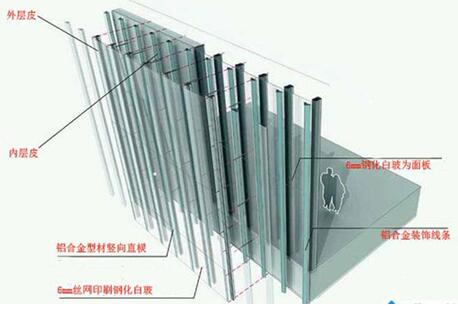

結合效果圖和實際的項目案例，整個云紋幕墻在外層皮方面，采用鋁合金型材豎向直欞，結合6mm絲網印刷鋼化白玻做外層面板（詞條“面板”由行業大百科提供），隱框定距壓接構造。注意：玻璃表皮的絲網版式可根據實際需要設計(圖5)。
P5、云紋幕墻外層皮做法
在內層幕墻方面，筆者注意到，要實現整個立面“云”形態變化，云幕墻內層皮是關鍵所在。所有立面形態的變化都將通過內層皮和裝飾線條來實現(圖6)。
P6、云紋幕墻內層皮做法
內層皮采用100X100鍍鋅鋼管作為主支撐構件，鋁合金裝飾線條采用具有挺拔感的鋁合金型材(表面粉末噴涂處理)。內層皮的非透明部分采用4mm鋁塑復合板作面板，透明部分采用6mm鋼化白玻為面板。
云紋通過鋁合金線條的轉折實現。內層皮的云紋可根據建筑師需要來設計，三角形截面（詞條“截面”由行業大百科提供）通過轉折處理，在不同角度會呈現不同的云紋立面效果(圖7)。
P7、云紋效果通過鋁合金線條的轉折實現
這樣基本能夠?qū)崿F(xiàn)類似實際的建筑案例(圖8)的云紋效果，當然外層皮的絲網印刷的顏色還是有差異的。

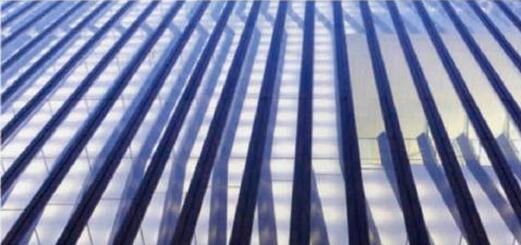

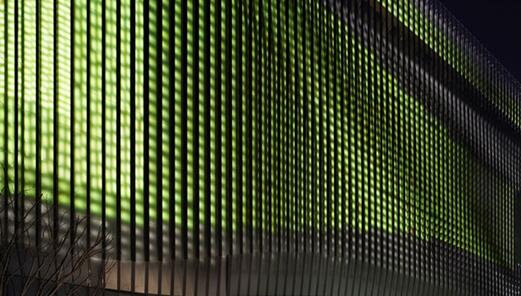

P8、實際云紋效果
2.2、云紋幕墻系統構造的實現和選擇
雙層的外觀以垂直窗欞創造出很強立體感的錯視畫樣式銜接而成，使得建筑在視覺上產生了傾斜的尺度感。規模宏偉的雙層云紋幕墻，在大面上產生變幻的視覺假象。

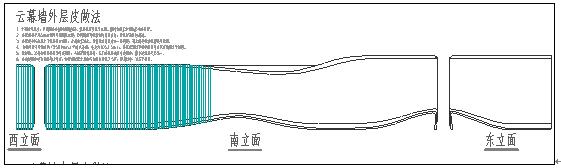

2.2.1、云紋幕墻外層表皮的構造(圖9,10)

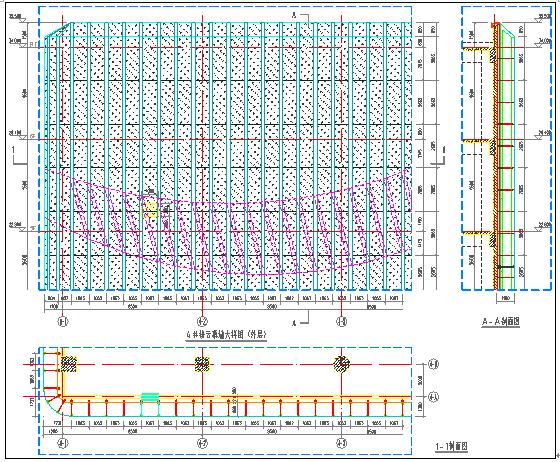

P9、云紋幕墻外層皮大樣圖

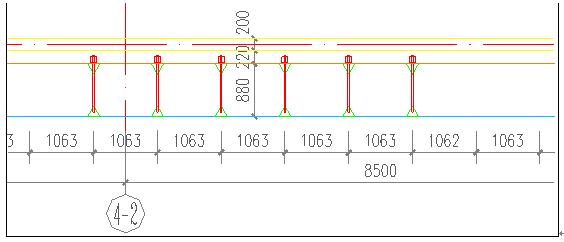

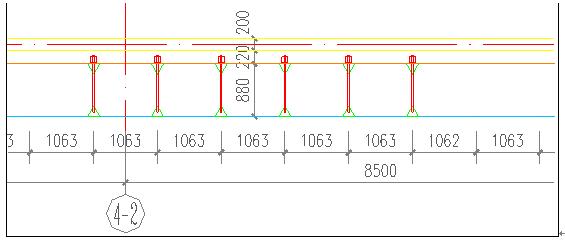

P10、云紋幕墻外層皮平面圖
2.2.2云紋幕墻內層表皮的構造(圖11,12)

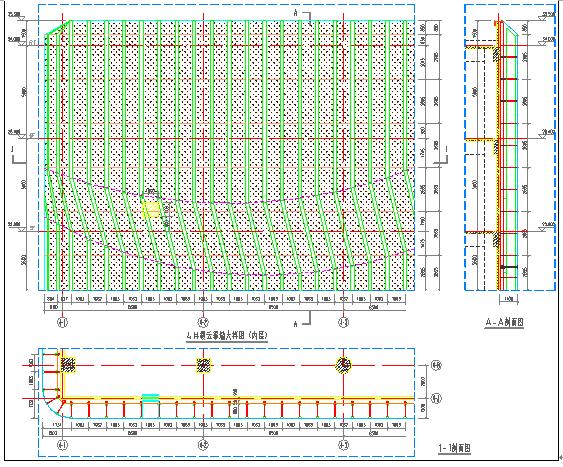

P11、云紋幕墻內層皮大樣圖
P12、云紋幕墻內層皮平面圖
2.2.3云紋幕墻細部節點（詞條“節點”由行業大百科提供）的構造
通過云紋幕墻的內層鋁合金線條的斜向轉折，在空間上形成交錯，角度不同，效果變幻不定(圖13-17)。

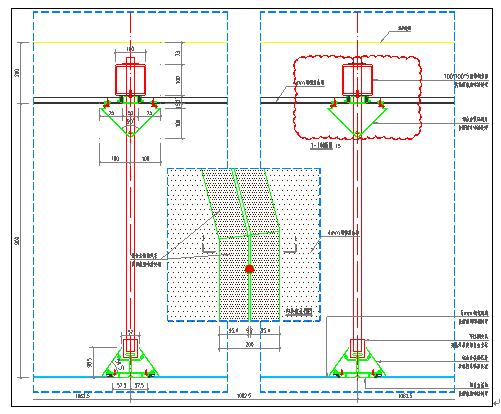

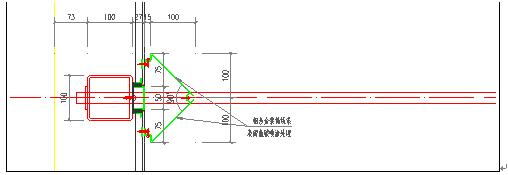

P13、云紋幕墻標準橫剖節點圖
P14、云紋幕墻三維示意節點圖

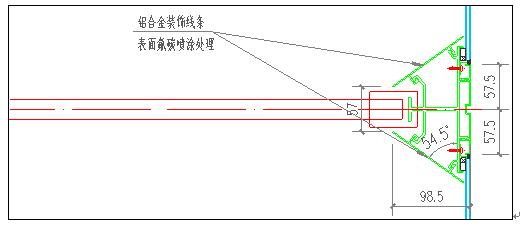

P15、云紋幕墻橫剖節點圖
P16、云紋幕墻豎剖節點圖(外層皮)
P17、云紋幕墻豎剖節點圖(內層皮)
2.2.4云紋幕墻效果實現的其他補充建議
云紋幕墻在現有的建筑、結構圖紙上可以看出，在轉角部位原設計考慮為圓弧，這一點實際與效果圖之間是有差異。
轉角處考慮圓弧，整個建筑形態更統一。轉角處圓弧建議從結構上考慮。如果僅僅是外層皮考慮最大直徑3.5米，圓角過小，過度將會變得不自然不流暢。
目前的系統，可以解決靜態泛光照明，亦可滿足動態泛光照明效果的設計要求。
當然，如果想更完美的實現云紋幕墻的疊紋效果，使得在白天建筑擁有穩定的反光立面， 而在夜間建筑立面又能呈現色彩柔和的光波。需要特殊的光線和動畫的介入，來確保外觀經常性的改變。
韓國“GalleriaCentercity”百貨商場外墻上使用了22000盞LED來實現云紋幕墻的效果。
這所商場建筑的立面上采用了世界上最大的發光表層，使之不斷發生改變，白天像一幅黑白照片，柔和的色彩將光波滲透到大塊的發光層，并用電腦控制立面上的圖案。
整個云紋幕墻的彩色燈光變化是通過UNStudio開發的基于計算機動畫的彩色燈光序列來控制的。UNStudio特別設計的電腦制作動畫與燈光設計相結合，可以變換形式的表達各種不同的主題，從而和商場氛圍結合起來。
本項目也可以參考此類的燈光設計，并與云紋幕墻的外立面結合起來綜合權衡和評估。
