關鍵問題1：抗震支吊架的優勢與施工注意事項
地震損壞會導致結構的損壞，如房子的墻、梁、柱等修建結構;也會導致非結構構件的損壞，如修建機電設施，水管、風管、電纜橋架等。特別是震后機電體系中管道縱向拉伸斷裂，水管破裂引發水災，帶來大眾的生命和產業的巨大損失。因而，建設領域設計“抗震”是不可或缺的。
減輕地震災害！建筑抗震設計、產品與施工一樣都不能少
水管抗震支吊架系統

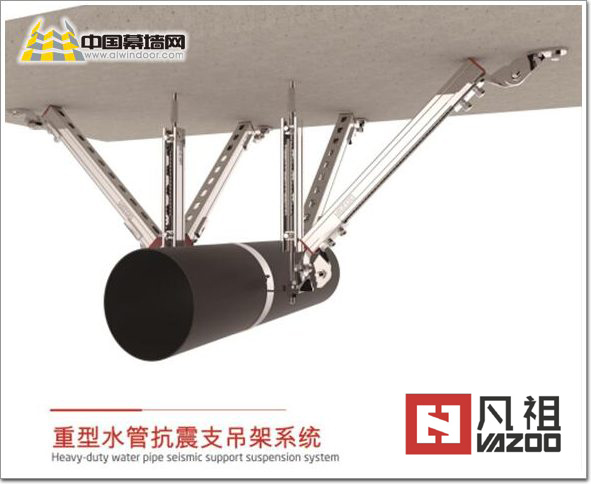

重型水管抗震支吊架系統

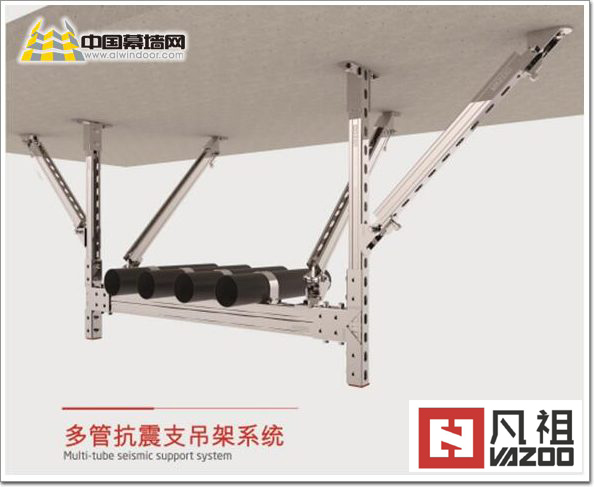

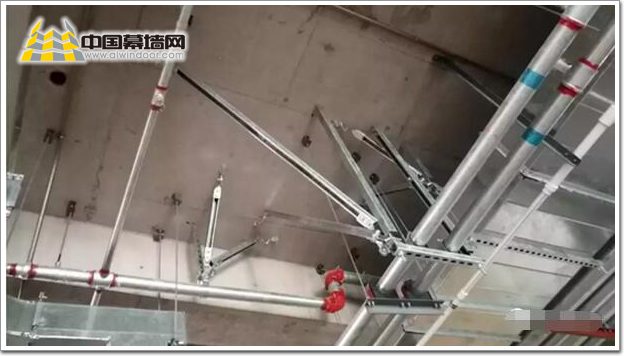

多管抗震支吊架系統

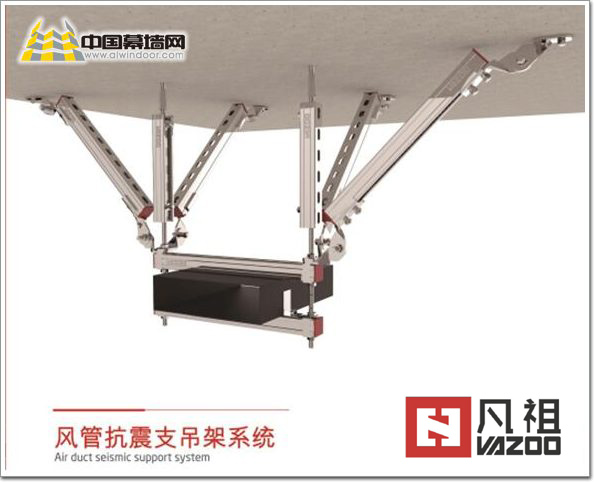

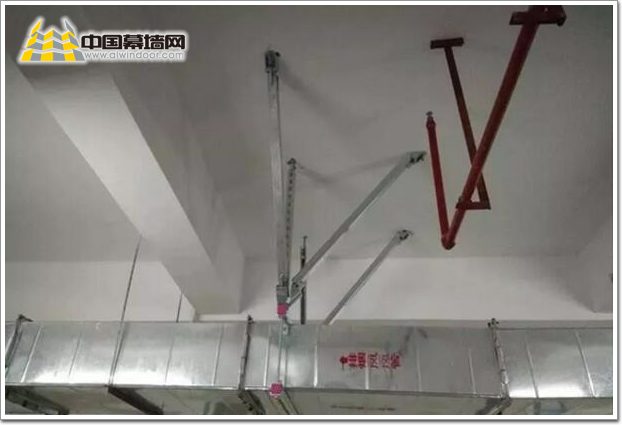

風管抗震支吊架系統

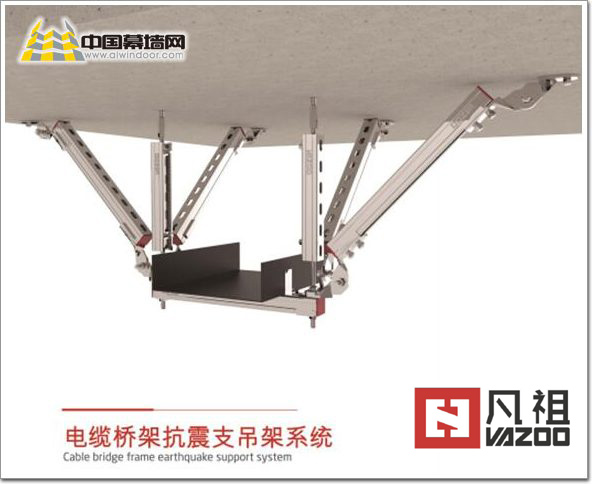

電纜橋架抗震支吊架系統

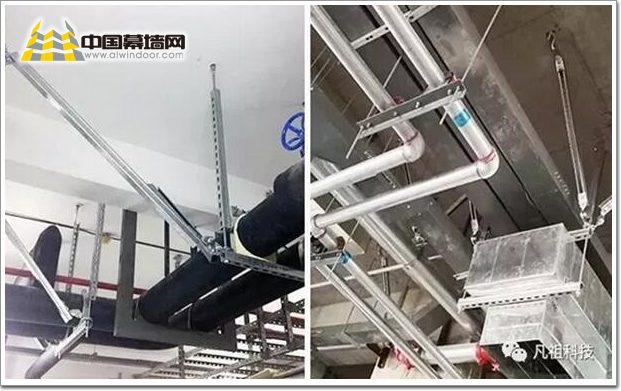

多專業綜合抗震支吊架系統
非結構構件（詞條“構件”由行業大百科提供）的抗震是建立于結構抗震基礎上的，抗震支吊架的裝置施工是依據修建機電體系的。因其設備管線復雜、設計圖紙信息不充分，以及其對修建物的主體結構依賴性強，則后續裝置時裝置難度大，裝置空間浪費。
這就需要在已進行抗震設計的結構體和相關機電體系平面圖紙進行深化，并依據產品的力學性能，供給科學謹慎的力學計算及驗算。以便于裝置，下降造價，美觀可靠。
依據相關標準的要求和現場勘查實踐狀況后，以下是探討抗震支吊架在實體工程中的實踐運用。現現在修建形式變得越來越多元化，抗震支吊架的形式也多種多樣。
依據標準抗震支吊架與鋼筋混凝土結構選用錨栓銜接，與鋼結構應選用焊接（詞條“焊接”由行業大百科提供）或螺栓銜接。關于大跨度的網架結構修建，選用鋼纜為斜撐可以很好的解決網架結構中抗震支吊架在契合標準下難以裝置的問題。

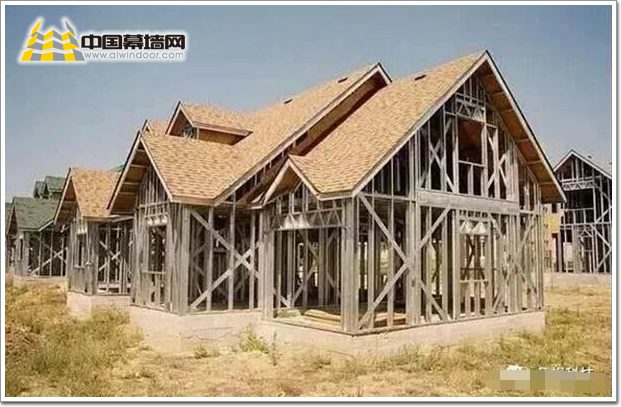

跨入21世紀，修建結構從本來的木結構、磚混結構，已開展到現在的鋼筋混凝土結構、鋼結構。現在的修建行業開展來看，鋼結構是修建結構開展的一大趨勢，是許多修建結構的干流方向!鋼結構之所以能成為修建結構的重要形式，在于鋼結構具有強度高，塑性、韌性好，原料均勻，質量輕，耐熱，密閉性好，契合力學計算的假定，鋼結構還具有制作方便，施工工期短等優點。
現在，鋼結構首要應用于公共修建、工業廠房、大跨結構、高聳結構、多層和高層修建、接受振動荷載影響大的結構等。
在遭遇地震時，修建內部的機電體系會遭受到相當嚴重的損壞。機電體系本身的功用是完善修建物使用功用，被損壞的機電體系不但不能為修建物內居民供給保護和協助，還會成為地震時人員逃生的障礙，并且會形成次生災禍(二次災禍)，如火災、水災、毒氣走漏等。次生災禍才是地震中使人民生命產業遭受重大損失的元兇。
關于鋼結構修建，雖然鋼結構本身的抗震性能很好，但是鋼結構卻不能對裝置 于修建內部的機電體系起到徹底的保護作用。在常見的鋼結構修建中，機電體系抗震支吊架的設計與裝置依據《建筑機電工程抗震設計規范》中的相應標準及實踐工程中的案例，有多種銜接方式。
關于鋼結構中的網架結構，管道有時會裝置于網架之下，與檁條的距離非常大，吊桿長度很長。發作地震時，管道擺動大，會對其承重支架形成損壞。所以對網架下懸吊管道的抗震非常有必要。而在網架結構中，網架不能承當本身重力以外過重的負荷，所以管道抗震支吊架不能直接銜接于桿件上。
網架結構的著力點首要在螺栓球和檁條上，而抗震支吊架斜撐的著力點不好找，所以，抗震支吊架斜撐一般銜接到檁條上。這時候抗震支吊架的吊桿長度必定十分長。此刻選用C型槽鋼（詞條“槽鋼”由行業大百科提供）或鋼管作為斜撐，不容易滿意標準長細比要求。從受力方面也能算出槽鋼受壓也不滿意標準要求。
鑒于以上狀況，應當選用其他的銜接方式來滿意抗震需求。鋼纜可以傳遞長距離的負載;接受多種載荷及變載荷的作用;具有較高的抗拉強度、抗疲勞強度和抗沖擊韌性;耐磨、抗震、工作穩定性好。
依據全國修建機電工程抗震技能研發中心”測驗研討表明，選用6鋼纜作為抗震支吊架的斜撐契合標準要求。鋼纜裝置時應該拉緊，并保持鋼纜關于管件中心對稱。所以，抗震支吊架的鋼纜側向支撐2根，鋼纜縱向支撐4根，支架距離由設計確定。
關鍵問題2：哪些地方需要使用抗震支吊架

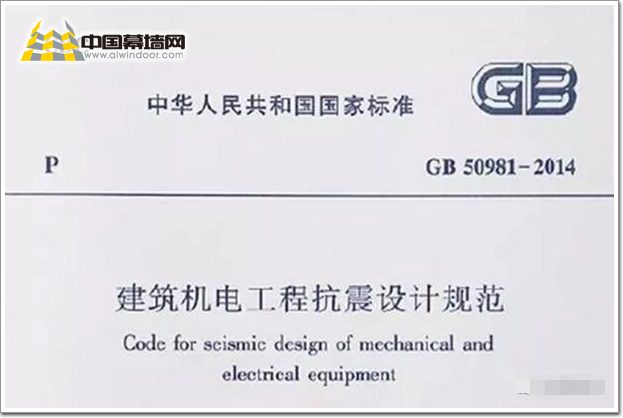

依據2015年住房城鄉建設部發布實施的國家標準GB50981-2014《建筑機電工程抗震設計規范》，其中明確規定了抗震支吊架的設計與使用。該標準自2015年8月1日起實施，也意味著自此之后的建筑機電工程必須要考慮抗震支吊架了。那么機電工程中具體哪些地方必須使用抗震支架呢?為了大家更方便直觀地了解，抗震支架生產廠家——重慶爾安機電設備工程有限公司根據 GB50981-2014《建筑機電工程抗震設計規范》的要求進行了總結。
一、第1.0.4條(強條)規定抗震設計烈度為6度及6度以上地區的建筑機電工程必須進行抗震設計。
二、第3.1.6條條文說明規定了需進行抗震設防的內容：①懸吊管道中重力大于1.8kN的設備;②DN65以上的生活給水、消防管道系統;③矩形截面面積大于等于0.38㎡和圓形直徑大于等于0.7m的風管系統;④對于內徑大于等于60mm的電氣配管及重力大于等于150N/m的電纜梯架、電纜槽盒、母線槽。
三、第3.1.8條規定穿過隔震層的建筑機電工程程管道應采用柔性連接或其他方式，并應在隔震層兩側設置抗震支架。
四、第4.1.2.1條規定8度、9度地區的高層建筑（詞條“高層建筑”由行業大百科提供）的給水、排水立管直線長度大于50m時，宜采取抗震動措施;直線長度大于100m時，應采取抗震動措施。
五、第4.1.2.3條規定需要設防的室內給水、熱水以及消防管道管徑大于或等于DN65的水平管道，當其采用吊架、支架或托架固定時，應按要求設置抗震支承。
六、第5.1.2.4條規定鍋爐房、制冷機房、熱交換站內的管道應有可靠的側向和縱向抗震支撐。多根管道共用支吊架或管徑大于等于300mm的單根管道支吊架，宜采用門型抗震支吊架。
七、第5.1.3.3條規定矩形截面面積大于等于0.38㎡和圓形直徑大于等于0.70m的風道可采用抗震支吊架。
八、第5.1.4條(強條)規定防排煙風道、事故通風風道及相關設備應采用抗震支吊架。
九、第5.1.5.4條規定重力大于1.8kN的空調機組、風機等設備不宜采用吊裝安裝。當必須采用吊裝時，應避免設在人員活動和疏散通道位置的上方，但應設置抗震支吊架。
十、第6.1.1條規定內徑大于或等于25mm的燃?xì)夤艿缿?yīng)進行抗震設計，管道抗震支吊架的設置應符合規定。
十一、第6.2.8條規定在建筑高度大于50m的建筑物內，燃?xì)夤艿缿?yīng)根據建筑抗震要求，在適當?shù)拈g隔設置抗震支撐。
十二、第7.1.2條規定內徑不小于60mm的電氣配管及重力不小于150N/m的電纜梯架、電纜槽盒、母線槽均應進行抗震設防。
抗震支架布點要求
1、防排煙風道、事故通風風道抗震支撐最大設計間距9米，縱向抗震支撐最大設計間距18米;
2、管道兩端設置側向抗震支撐，抗震支撐間距超過最大設計間距時，應在中間增設抗震支撐。
3、水平管線在轉彎處0.6m范圍內須設置側向抗震支撐。
4、門型抗震斜撐必須至少由一個側向支撐或兩個縱向支撐組成。
5、實際間距需經計算進行調整。
6、節點分布需考慮管徑轉變和旁通等因素。
7、荷載及長細比將影響節點分布。
