“加強市場監管，建設質量強國”!2018年9月20日，由中建深圳裝飾有限公司(以下簡稱：中建深裝)主辦的“成都綠地蜀峰468幕墻工程質量觀摩會”，在綠地蜀峰大廈T1塔樓幕墻工程項目部舉行。本著響應強國質量月行動，規范幕墻工程質量行為，加強過程質量管控意識，提升企業質量管理水平，并以此推廣幕墻領域新工藝、新材料，推進環保建設及綠色施工，爭創幕墻工程質量新標桿的初衷，中建深裝邀請了來自全國各地的領導、專家以及房地產開發商、設計院、顧問公司、材料供應商、媒體等百余位行業精英代表齊聚成都，見證全新城市天際線的孕育過程，共同揭開未來西部新地標的華麗面紗。中國幕墻工程網、中國幕墻網ALwindoor.com受邀全程出席本次觀摩活動。
成都綠地中心“蜀峰468”幕墻工程質量觀摩會”現場
中建深裝幕墻分公司總經理李鳳輝先生致辭
李鳳輝先生首先感謝大家在百忙之中蒞臨本次質量觀摩會，并表示質量是企業的生命線，是企業生存和發展的根本命脈，9月全國質量月期間，中建深裝組織開展了一系列的質量宣傳活動，而今天“蜀峰468幕墻工程項目質量觀摩活動”更是質量月活動一場重頭戲。李鳳輝先生表示今天各位領導嘉賓走進項目現場，不僅是對“成都綠地蜀峰468幕墻工程”一場質量的“檢閱”，也是一次對“中建深裝”幕墻運營能力的鼓勵與鞭策。
業主單位綠地集團領導(圖左)、
工程總包單位中建三局領導(圖右)到會并發言
中建深裝幕墻分公司執行總經理江益先生 致歡迎辭
中建深裝幕墻分公司副總經理(468項目經理)徐聯濤先生做質量管控介紹
中建深裝的幕墻設計技術中心院長郝樂先生主持本次會議
成都綠地中心“蜀峰468”幕墻工程質量觀摩會”現場

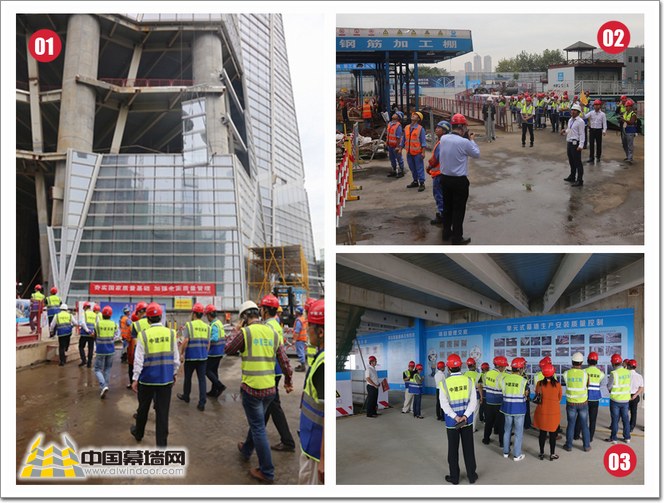

圖1：參加本次觀摩活動的嘉賓在中建深裝工作人員的帶領下，有序的進入工程項目T1塔樓參觀。
圖2：干凈整潔的工程項目現場，得到參會嘉賓的一致好評。
圖3：在全國質量月期間，中建深裝積極組織開展“蜀峰468幕墻工程項目”質量宣傳活動。
圖1：“蜀峰468”項目的單元板塊正在有序調裝中。
圖2：因?yàn)橛?a target='_blank' style='font-size:1em; border-bottom:1px dotted blue;'>不銹鋼的裝飾條，從外部看感覺單元板塊分隔很小，其實最大的單元體達到“7米×1.5米”。
圖3：由“銘帝鋁業”為項目提供的鋁型材，“青花瓷”風格的保護膜成為一道亮麗的風景線。
圖1：“蜀峰468”項目成為國內首例“建筑層間防火”做到1.2米高的超高層項目。
圖2：項目除一樓大堂外，樓間還有多個挑高的“空中大堂”，拉索幕墻體系中全部采用了“堅朗五金”提供的接駁件。
圖3：中建深裝與國際設備巨頭，聯合研制開發的“單元式幕墻安裝智能機器人”亮相“蜀峰468”項目現場。

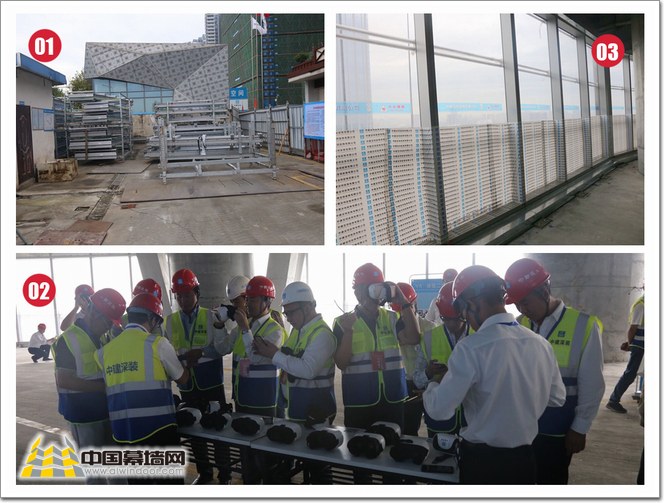

圖1：“蜀峰468”項目幕墻總面積接近10萬方，但用與堆料的空間只有150平方米，這對現場管理、庫存管控和施工調度都要求像“手術刀”一樣精準。
圖2：為了避免現場交差施工帶來的“玻璃破損”，中建深裝全面貫徹“安全無小事、細節定成敗”理念，高度重視現場保護，防患于未然。
圖3：運用VR、AR技術，在項目現場通過配戴由中建系統自主研發的“虛擬現實系統”，提前感知“蜀峰468”建成后的實景效果

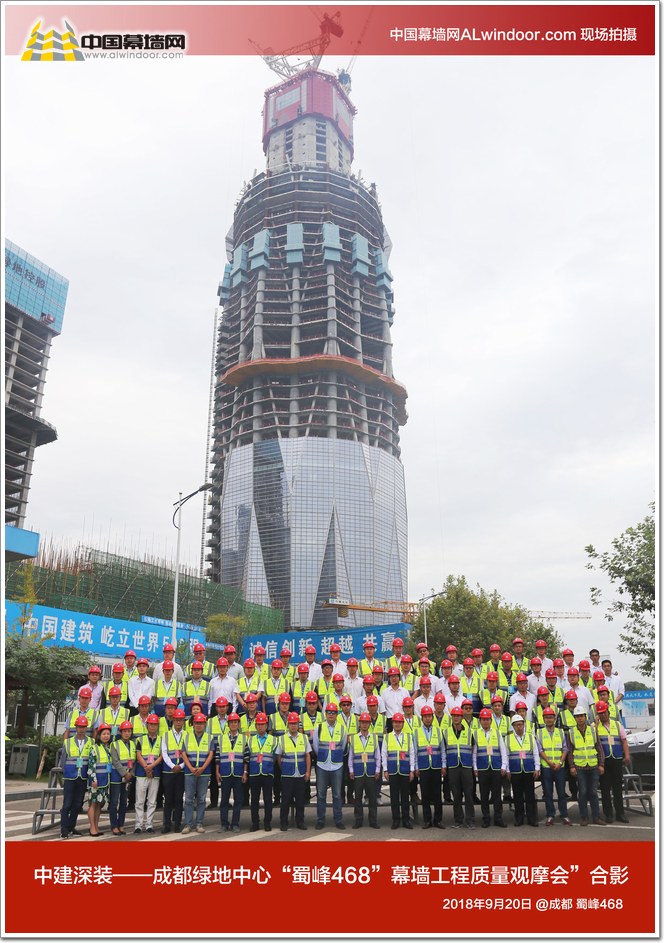

成都綠地中心“蜀峰468”幕墻工程質量觀摩會”合影
關于“綠地中心‘蜀峰468’項目”的更多報道：
一座地標，一個城市的時代符號
談及紐約，曼哈頓無疑是這座“萬城之城”的中心之心;說到東京，新宿便是人盡皆知的城市地標;提及香港，中環則是當之無愧的中心之地。
大熊貓、川劇變臉、寬窄巷子、火鍋……然而事實上，雖然成都已有這么多獨具特色的元素，但成都作為“新一線”城市，卻一直缺乏一個地標，一個能夠讓人一聽、一看、一說就知道“這是成都”的標志性元素。
那么!在成都，到底有沒有一座建筑或某種元素，可以為這座城市代言呢?
地區的進步，離不開核心區域的助推;城市發展，必然以城市中心為先導。綠地中心“蜀峰468”這樣的中心地標式建筑群橫空出世!對于成都的“東進”戰略布局而言，勢必會加快東部新城文化創意產業綜合功能區的規劃建設，使城市新區在空間布局、生態建設和商業融合的推進發展更加重點突出、層次分明，積極高效的推動成都乃至整個西南地區各項事業向前發展。
綠地中心“蜀峰468”項目概況
成都綠地中心“蜀峰468”超高層項目地處四川省成都市錦江區東村文化創意產業中心區域。本次觀摩會參觀考察的“蜀峰468”T1主塔樓，其建筑高度為468m，結構高度為452m。塔樓地下5層，地上101層，項目建成以后將成為西部第一高樓，成都的標志性建筑。
正所謂：“窗含西嶺千秋雪”，成都綠地中心“蜀峰468”項目的整個主塔設計，理念源自于四川周邊雪山、冰川的地域特點，整個建筑外立面需要打造出像冰晶般的折面肌理，為整個建筑結構體系的設計以及后期的幕墻工程施工帶來了極大的挑戰。
2020年的成都，有望再現“窗含西嶺千秋雪”盛景
項目總建筑面積45.6萬平米，由T1、T2、T3三座塔樓及裙樓組成，其中T1塔樓高度468米，共101層，包含甲級辦公、CEO行政辦公、五星級鉑瑞酒店、天際俱樂部等業態，塔樓設有5層地下室，地下室埋深達27m。2019年底建成投運后將成為西南第一高樓。T2、T3塔樓高度分別為166米、173米，為酒店式公寓，裙樓為西南地區最大的國際會議中心。
綠地中心“蜀峰468”項目效果圖
該項目由世界500強綠地集團開發建設，建筑設計團隊是由曾為迪拜塔做整體設計的美國ASGG完成，結構設計則是由Thornton Tomasetti和華東院共同完成。項目的工程總包為中國建筑第三工程局有限公司，而高難度的T1塔樓幕墻工程深化設計和施工安裝，均是由本次觀摩活動的主辦單位中建深圳裝飾有限公司全程負責。
綠地中心“蜀峰468”項目豎向結構示意圖
綠地中心“蜀峰468”項目T1塔樓的施工采用從下往上逐漸內收的方式(首層建筑面積2894㎡，頂部101層建筑面積1530㎡)。主樓的外形獨特，每一層的建筑平面均不同，但大致可以分為八邊形，十六邊形和三十二形。十六邊形是基礎，八邊形和三十二邊形可從十六邊形演化而成。與建筑體型相對應，在16邊形的每一個角部布置一個鋼骨混凝土柱。鋼骨柱沿建筑高度方向是傾斜的，但相對于垂直方向的角度不大，約為5%左右。相對于核心筒，鋼骨柱的傾斜方向遵循“內傾-外傾”交替變化的規則，從而在立面上形成建筑要求的凹凸交錯的立面形狀。

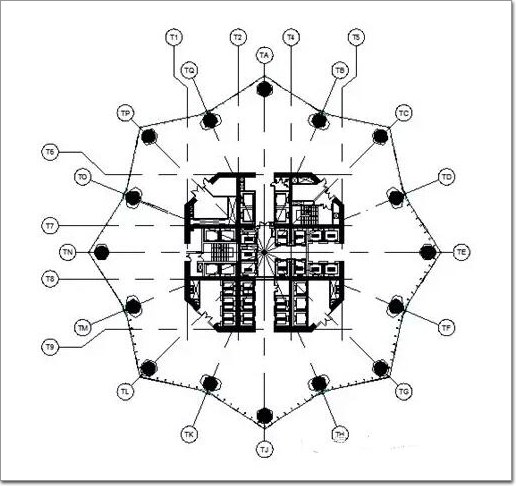

綠地中心“蜀峰468”項目平面結構示意圖
綠地中心“蜀峰468”超高層項目根據成都當?shù)貧夂驐l件量身打造，呈現一座生機盎然而又生態環保的城市地標。T1主塔樓以圓柱為基礎，雕琢為收分棱狀體形，建筑表面積得以優化，均衡年日照攝入量，為室內環境最大化獲取自然光線。塔樓外立面采用折面肌理，棱面陰陽交錯，指向天空，優雅的逐漸細化尺度。上傾面和下斜面在晴天強光時有效分散陽光直射，隨著天氣、環境和視線角度的變化，塔樓自然演繹出奇妙動感的光效，更為神奇的是在天色陰暗時，外立面將似鉆石般漫反射周邊環境光線。

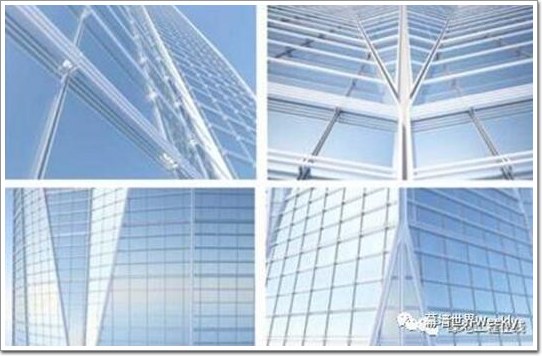

綠地中心“蜀峰468”項目外立面效果示意
基于T1主塔樓體型超高，外立面獨特的折面肌理等特點，風荷載的取值直接關系到塔樓結構和幕墻工程的安全性和經濟性。同時，超高層幕墻設計及施工把控的一大主要點為物理性能的檢測，本項目幕墻已通過氣密性4級、水密性3級、抗風壓2級、平面變形2級及耐撞擊性能室內2級室外3級的檢測，同時各項性能試驗均順利通過了相應的美標檢測。下圖為項目進行的風洞試驗模型照片。

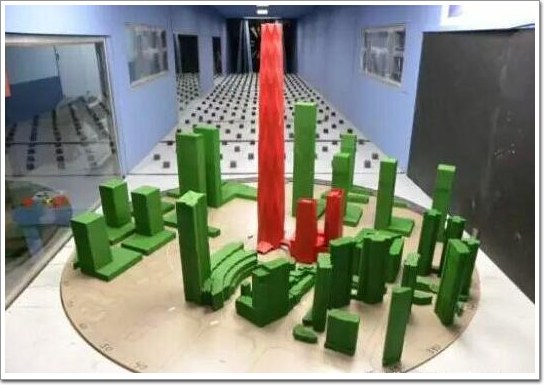

綠地中心“蜀峰468”風洞試驗?zāi)Ｐ?/STRONG>
“蜀峰468”項目的幕墻系統主要包含標準層玻璃單元板塊、空中大堂拉桿（詞條“拉桿”由行業大百科提供）式玻璃單元板塊、裝飾燈槽單元板塊、雨棚系統、門廳系統、塔冠金屬屋面系統。整個塔樓從上到下角度共有28種類，最小的角度為75.18度(接近采光頂的角度75.18度)，最大的角度92.53度。初步大概統計本項目的單元板塊共有15894塊，其中異形板塊和矩形板塊各占二分之一，并且每層的板塊均不相同。負責項目鋁型材供應的“銘帝鋁業”為了減少型材開模的數量及現場材料混用的情況，使用了其200系列單元體幕墻材料，將角度相近的板塊進行合并，最終合并角度達到7種。
超高層幕墻潛在的最大風險就是開啟扇，為了避免這一風險，“蜀峰468”項目取消了開啟扇的設計，而是在每個柱子之間均設置了通風器，通風器可以滿足建筑內部的通風換氣需要，并有效控制PIM2.5，減少了外界霧霾的影響，同時保證了整體建筑的氣密性。
圖解綠地中心“蜀峰468”幕墻安裝
以下內容轉發自：幕墻世界weekly

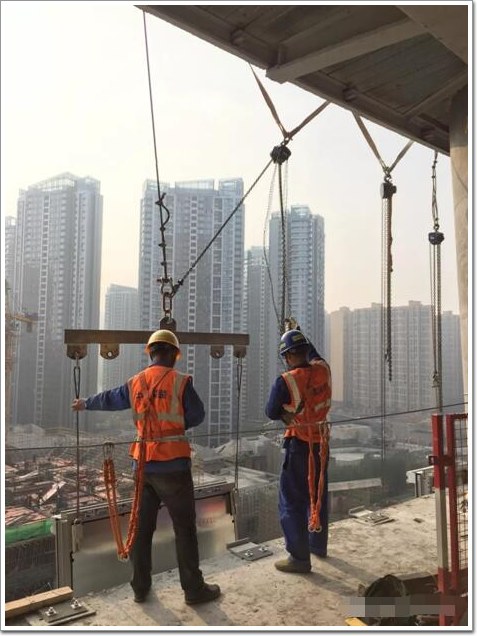

上圖為：板塊出樓層示意

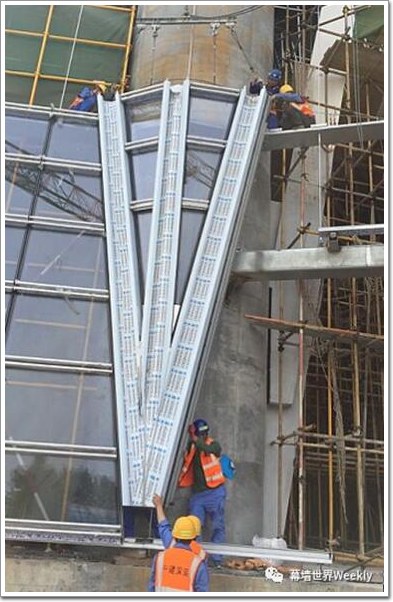

上圖為：倒三角板塊安裝
上圖為：正三角板塊安裝
上圖為：柱子外側板塊安裝示意

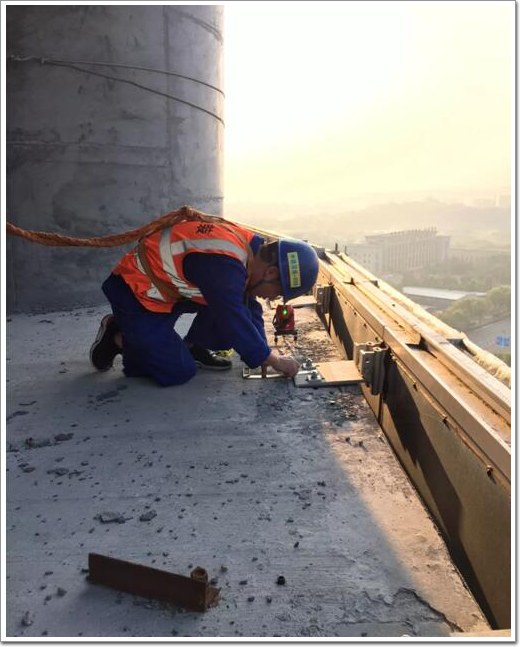

上圖為：板塊安裝完成后標高復測
上圖為：板塊安裝完成后的復測
綠地中心“蜀峰468”幕墻項目質量控制要素
“蜀峰468”項目 T1 塔樓幕墻工程的深化設計和施工均由中建深圳裝飾有限公司全權負責。一直以來，中建深裝堅持質量就是企業生命的理念，形成了完善的項目標準化管控體系，施工過程堅持四個結合，即樣板引路與施工現場技術交底相結合、前期深化設計與現場測量放線相結合、BIM 技術支撐與施工現場相結合、工廠化加工成品，半成品與現場安裝施工相結合。通過項目策劃、材料集中采購、樣板引路、技術交底、過程“關鍵節點”管控、成品保護、內部驗收等一系列標準化管控制度。運用前沿技術、新型設備、互聯網技術，實現了工程的可控、可管、可行。
在“蜀峰468”項目T1 塔樓幕墻工程中，中建深裝在項目前期策劃時，通過精細化建模，數字化項目管理平臺搭設，VR 虛擬影像應用，BIM 技術專項管控策劃，BIM 平臺移交和運維等方法，依據項目管理策劃，對項目進行全面管控。
在標準化管理中，通過公司，項目?jī)蓚�(gè)層面實現對項目的精細化管理。首先從公司層面上，通過質量策劃制度、統一測量放線制度、樣板引路制度、第三方實測實量獎罰制度、關鍵節點制度、樣板工程立項制度，企業識別質量通病及防治，領導帶班巡查制度，月度項目巡檢制度，質量?jī)?nèi)部驗收制度等，實現了標準化的施工管理。
而在項目層面上，項目部通過項目策劃書交底，質量通病防治宣貫，項目經理帶班檢查，樣板交底及三檢制度，安全文明施工標準化，掛牌檢查制度，半成品成品保護措施，分部分項工程技術交底制度，項目周例會制度等，讓標準化管理在本項目管控中充分展現。在新技術應用及綠色施工上，公司推行免焊少焊技術;放線機器人測量，三維激光掃描儀技術，幕墻機械手臂技術，統一測量放線技術，現場二維碼信息系統，探索現場無電、無塵、無水施工，不斷提高項目創新創效方法。同時，項目部通過工種勞務技能比武等方式，提高施工質量，以高于行業標準的驗收制度，對工程質量進行實測實量，并建立質量通病防治數據庫，有效確保了施工質量。
在施工現場，由于板塊的種類較多，為了避免出現板塊混用的情況，每層的每個的板均做了單獨的編號，班組安裝的的過程中，嚴格按照板塊的編號進行安裝。為了避免板塊漏水的情況，本項目采用內排水系統，同時在同一個樓層設置了一周圈的水槽料及二道披水膠條，確保一整圈的防水系統作為一個整體。
