一、結構高寬比
1.1概念
☞關于結構整體高寬比的討論：
☞高度和高寬比是超高層（詞條“超高層”由行業大百科提供）結構設計（詞條“結構設計”由行業大百科提供）的主要控制因素，也是決定結構剛度的重要指標。
◆基底傾覆力矩與建筑高度的平方成正比
◆建筑頂部側移與建筑高度的四次方成正比，并按結構寬度的三次方遞減
☞超高層結構由于占地和功能的限制，基底尺寸通常不會過大，一般為60~80m左右，因此，對于超過400m以上超高層，高寬比一般為7~9。
☞高寬比直接與超高層結構的受力性態相關：
◆高寬比<4，剪切變形（詞條“變形”由行業大百科提供）為主，類似框架結構受力性態
◆高寬比=4~6，彎剪變形
◆高寬比>6，彎曲變形為主，剪切變形引起的有害位移通常不足10%
☞關于結構整體高寬比的討論：
☞當高寬比超過8時，通常外筒設計為巨型框架 或 巨型支撐框架(框筒)，有效提高結構的抗側剛度。
☞當高寬比超過8時，橫風向效應顯著增強，在八度設防以下地區，風荷載通常成為控制因素。
☞關于核心筒高寬比的討論：
☞核心筒高寬比的影響：
對于常規的框架-核心筒結構體系，核心筒承擔著大部分剪力（詞條“剪力”由行業大百科提供）和傾覆力矩，故核心筒高寬比也是一個重要參考因素。但對于超高層而言，巨型框架、支撐框筒等高度更大的外框結構常常取代了一般框架，因此，核心筒的承擔剪力和傾覆力矩比例會降低。
☞核心筒面積比例：指核心筒的圍合面積占樓面面積的比例，是另一個重要參考指標。
◆圍合面積比例<20%，核心筒剛度偏弱，宜加強外框筒，采用支撐框筒或巨型結構
◆圍合面積比例=20~30%，核心筒剛度適中
◆圍合面積比例>30%，核心筒剛度較大，承擔剪力和傾覆力矩比例大幅提高，應尤其注重核心筒的性能化設計及二道防線設計。

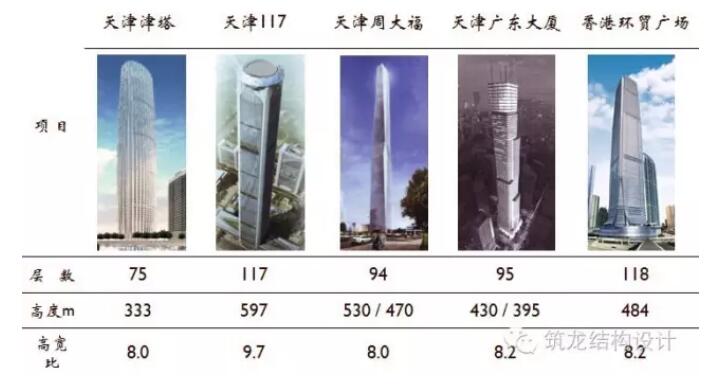

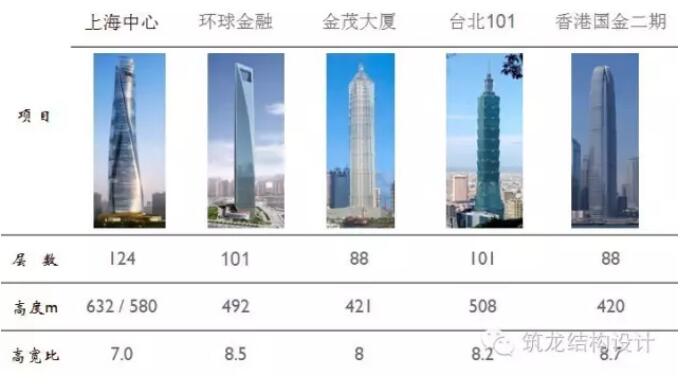

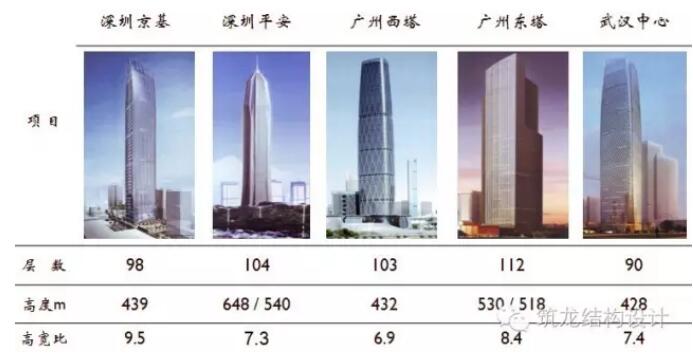

1.2 典型超高層建筑（詞條“超高層建筑”由行業大百科提供）高寬比
二、伸臂桁架結構
2.1概念

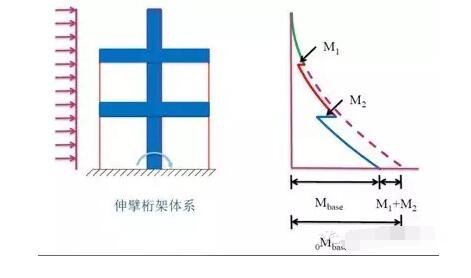

☞超高層建筑框架-核心筒結構體系，存在側向剛度不足、核心筒傾覆力矩偏大的缺陷 。
☞通過設置抗彎剛度較大的伸臂桁架，連接核心筒和外框架，可將周邊柱的軸向剛度用來增加結構的抗傾覆力矩，顯著提高結構的抗側剛度，減小核心筒傾覆力矩。
2.2形式

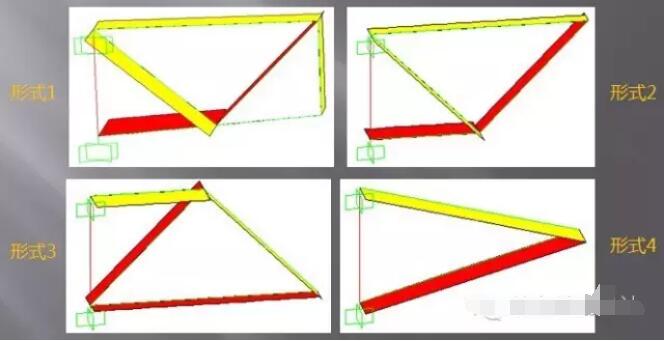

☞形式1：兩點連接方式;
☞形式2：單點上部連接方式;
☞形式3：單點下部連接方式;
☞形式4：單點中間連接方式。

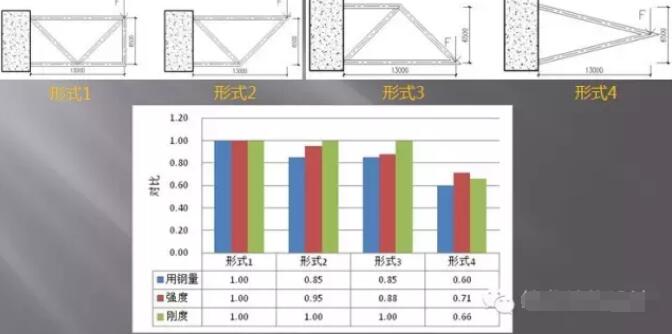

☞伸臂桁架結構形式比較
☞采用SAP2000對各種伸臂桁架形式進行了極限承載力分析
☞伸臂桁架結構形式比較
☞伸臂桁架結構形式比較

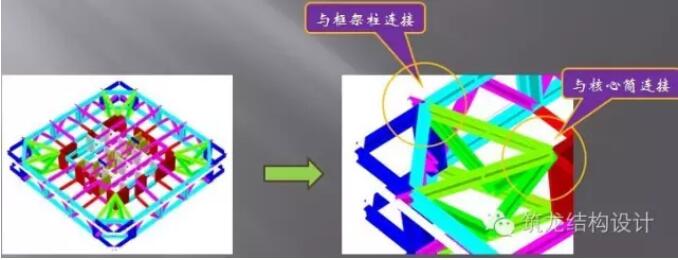

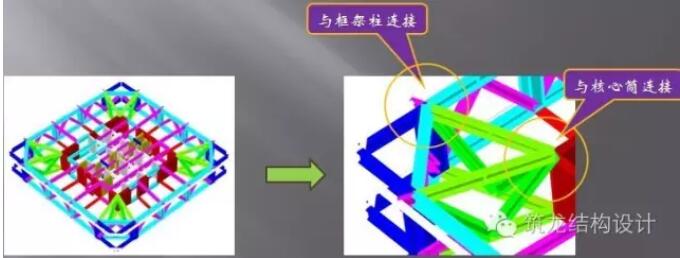

2.3連接節點

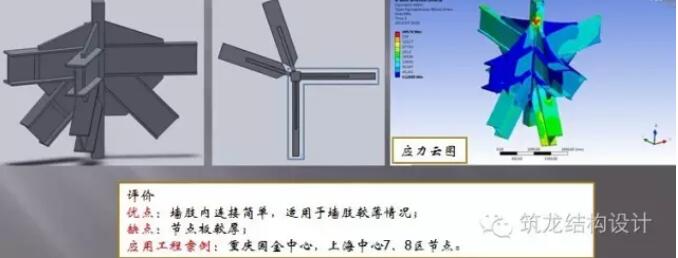

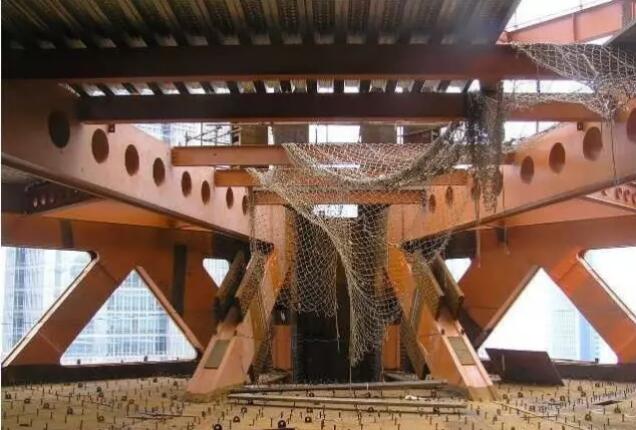

☞伸臂桁架與核心筒連接節點

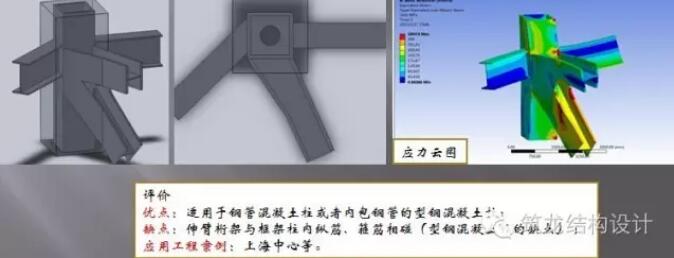

☞伸臂桁架與框架柱連接節點
☞伸臂桁架與核心筒連接節點
◆方式1：伸臂桁架正方(工型)，采用單板與墻體內鋼骨連接。
◆方式2：伸臂桁架側方(H型)，采用雙板在墻體內與鋼骨連接。

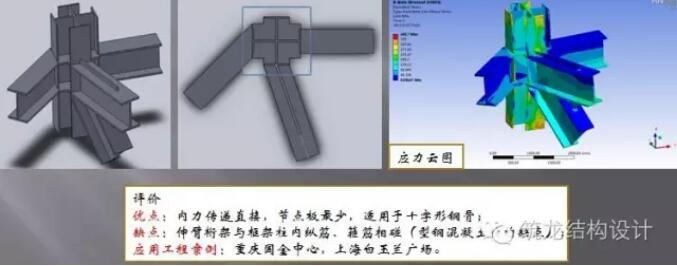

☞伸臂桁架與框架柱連接節點
◆方式1：伸臂桁架正方(工型)，采用單板與柱體內鋼骨連接。
◆方式2：伸臂桁架側方(H型)，采用雙板與柱體內鋼骨連接。

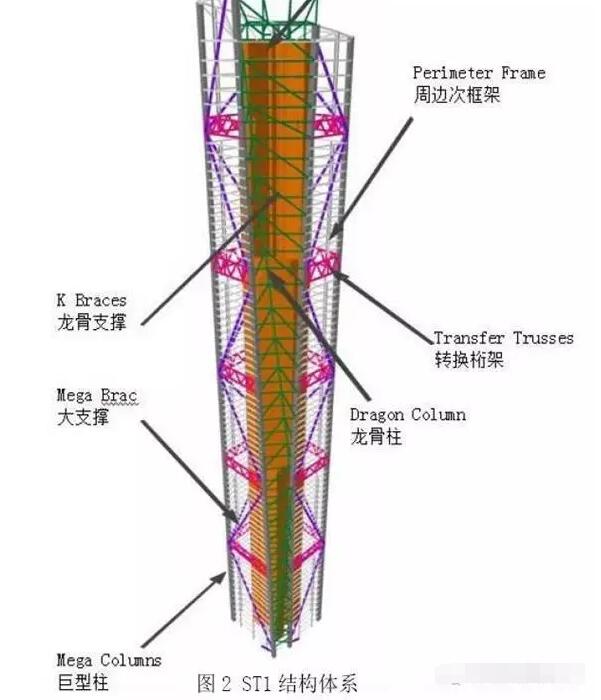

三、巨型框架柱設計
3.1概念
☞巨型框架-核心筒結構中重要的受力構件（詞條“構件”由行業大百科提供）;
☞主要承擔外筒重力荷載（詞條“荷載”由行業大百科提供）和傾覆彎矩;
☞巨型柱的地位非常重要，對構件選型需要重點考慮。
☞上海中心巨型柱受力情況：
豎向荷載分配：54%
底部剪力分配：57%
底部傾覆力矩分配：79%
3.2形式

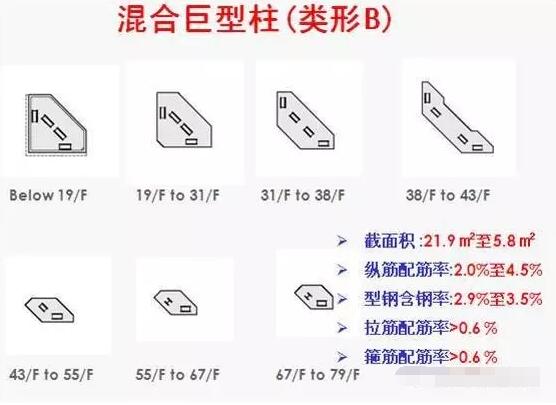

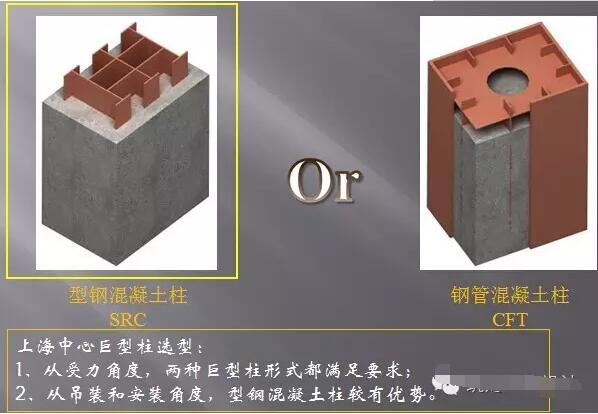

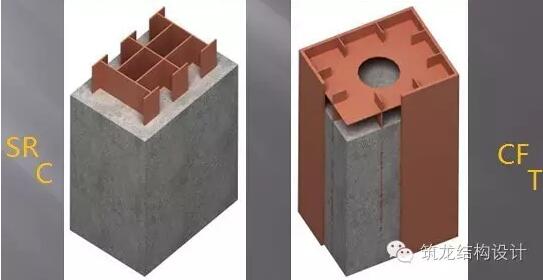

☞目前常用的兩種構件形式：
◆1、SRC（詞條“SRC”由行業大百科提供）型鋼混凝土柱。包括：上海中心、深圳平安、上海環球金融中心等;
◆2、CFT鋼管混凝土柱。包括：天津117、臺北101、深圳京基中心等。

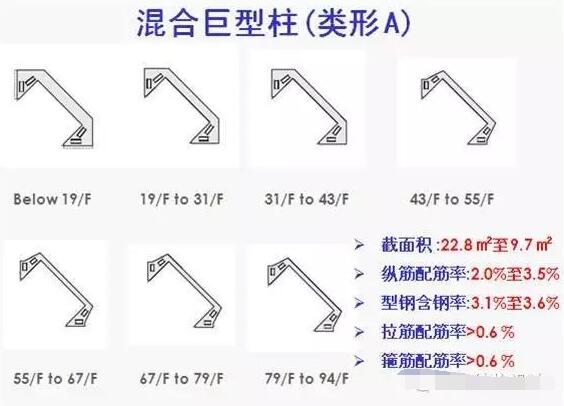

☞巨型鋼管混凝土柱
3.3受力性態(上海中心為例)

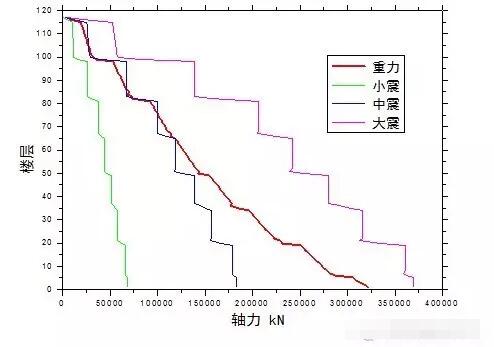

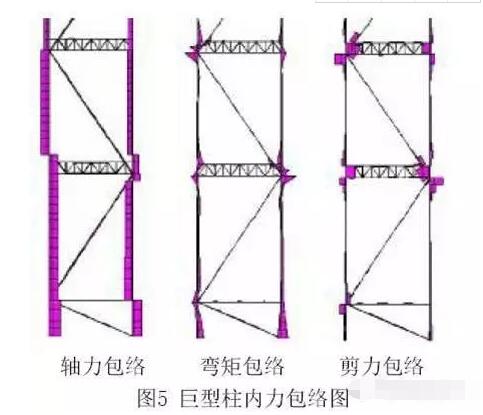

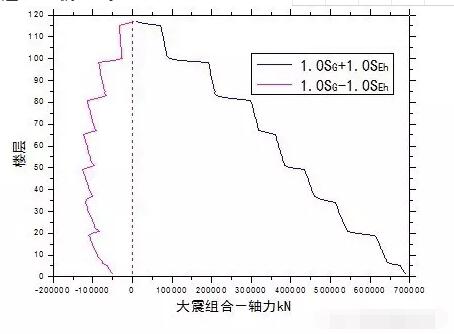

☞單工況作用下的軸力

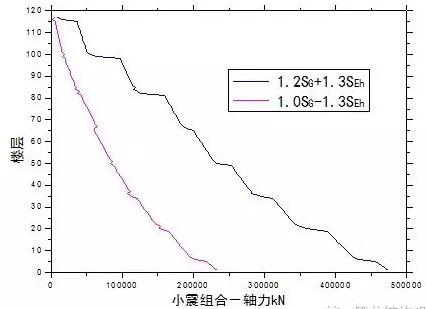

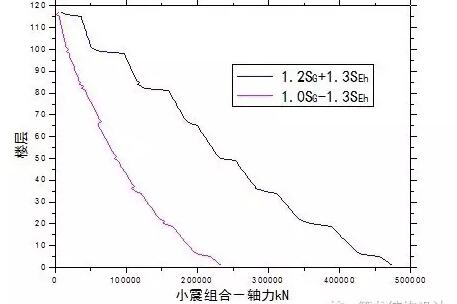

☞小震組合——通高小偏心受壓

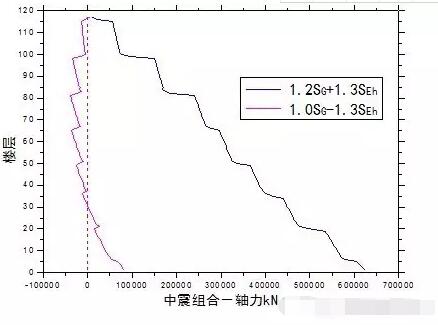

☞中震震組合——1～2區為小偏壓，3區為大偏壓，4區為大偏拉，5～8區為小偏拉。
☞大震組合——通高-小偏心受拉
3.4設計指標
☞材料：C70～C50;Q345GJ～Q390GJ
☞抗震等級：通高特一級
☞抗震性能目標：中震彈性、大震不屈服
☞軸壓比限值：0.60 (1.2重力+1.3小震)
☞鋼骨含鋼率：標準段不小于4%，節點區及上下各一層范圍內不小于5%，并根據節點計算的需要調整。

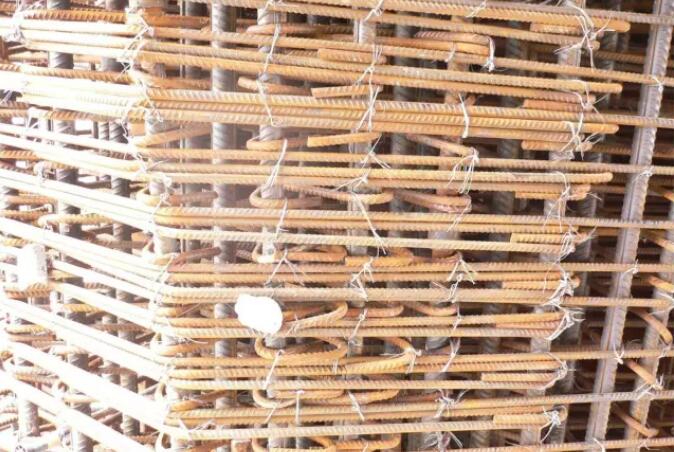

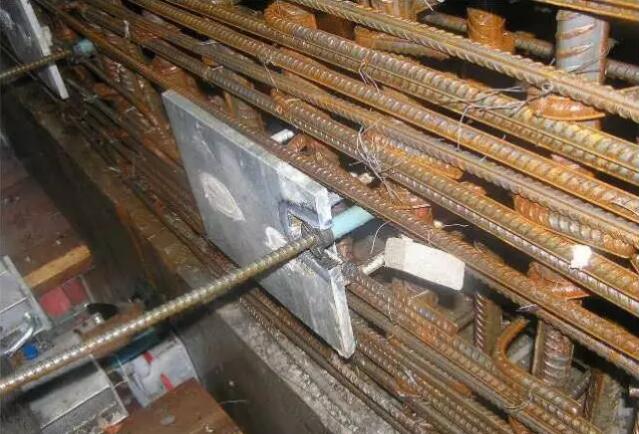

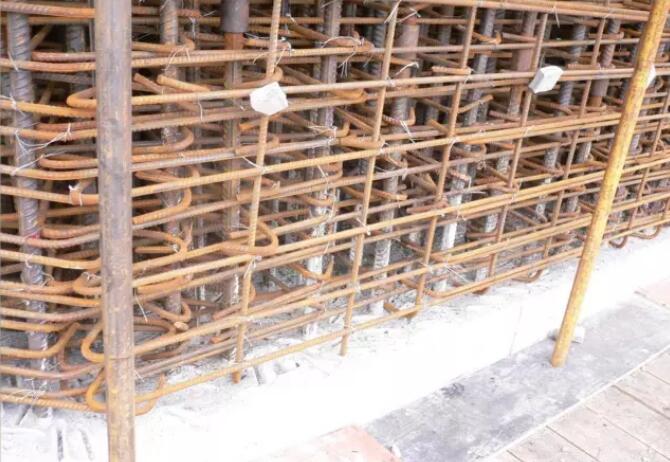

☞縱筋配筋率：標準段1.2%，節點區由于縱筋將被伸臂、環帶桁架的桿件（詞條“桿件”由行業大百科提供）截?cái)啵?.8%。 ☞配箍率：不小于1.0%;
☞剪壓比：V <= 1/γRE(0.36*βc*fc*b*ho)
3.5 實例

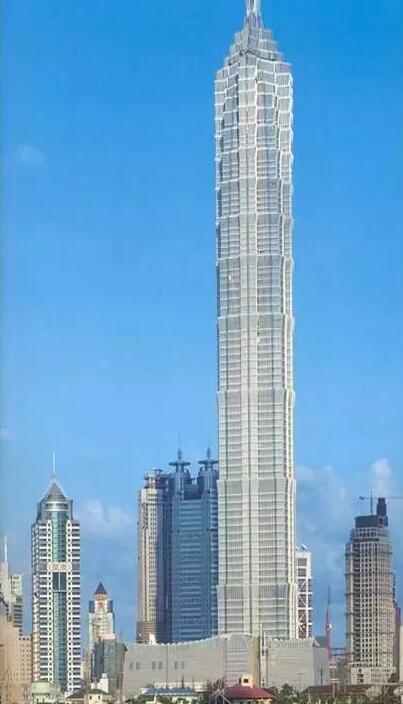

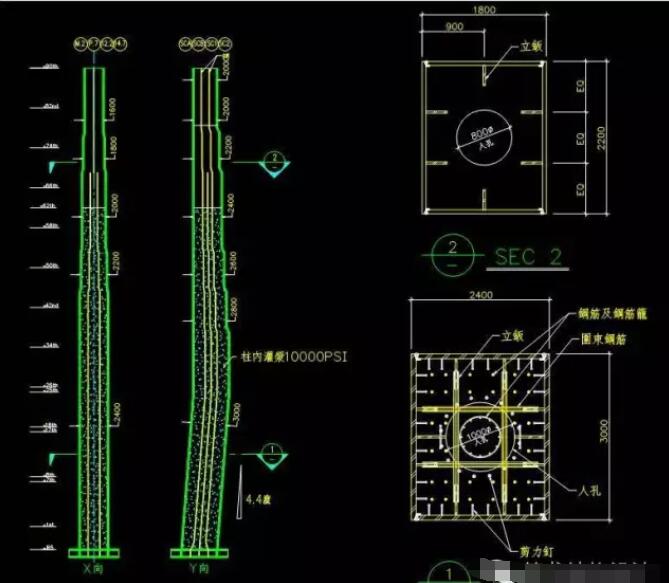

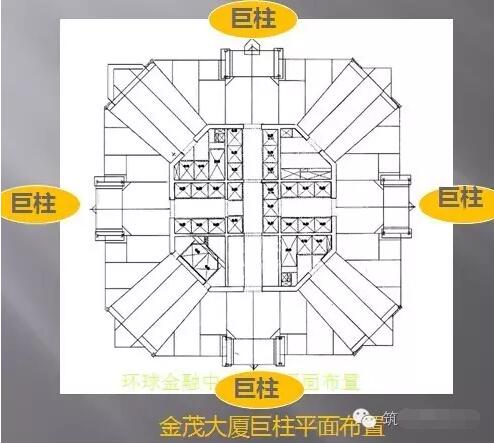

➜金茂大廈

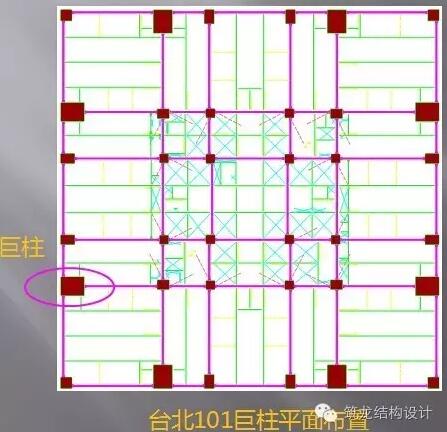

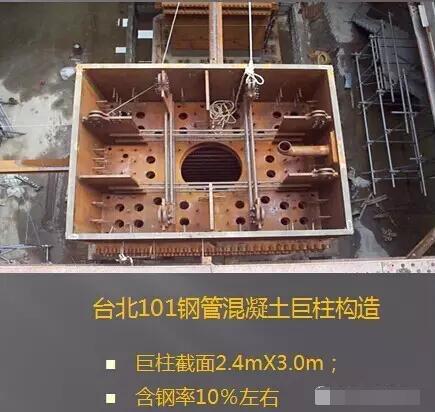

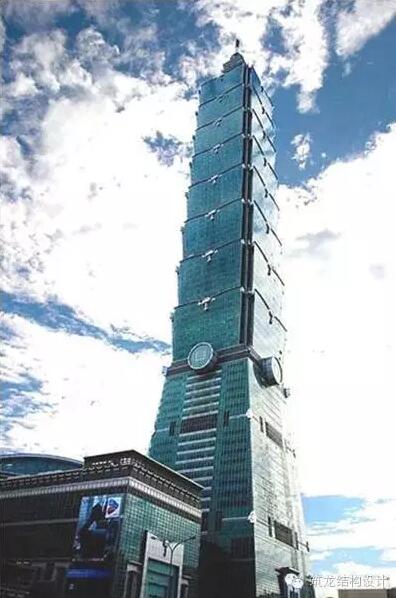

➜臺北101

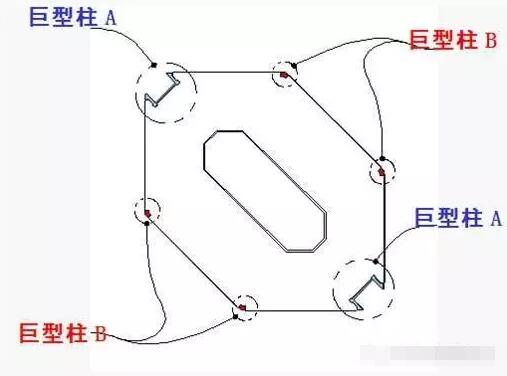

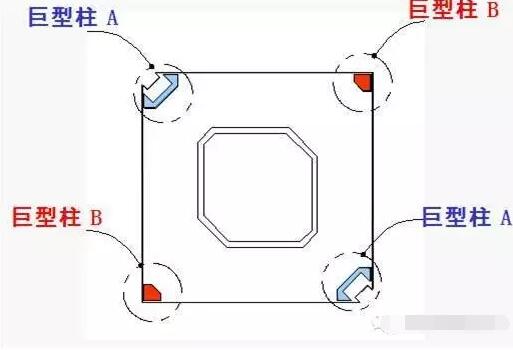

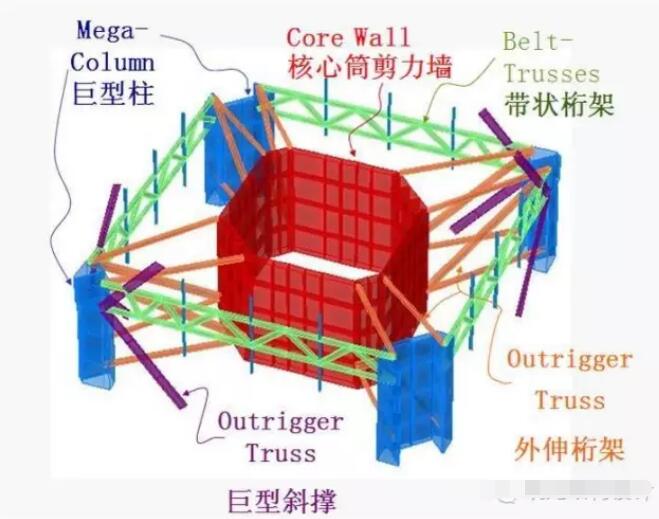

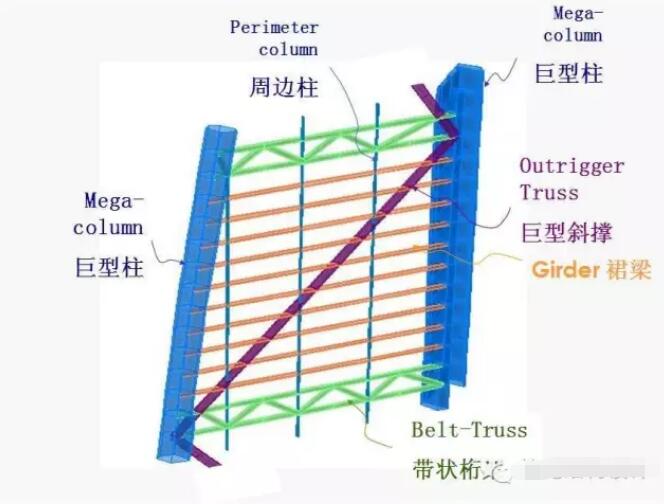

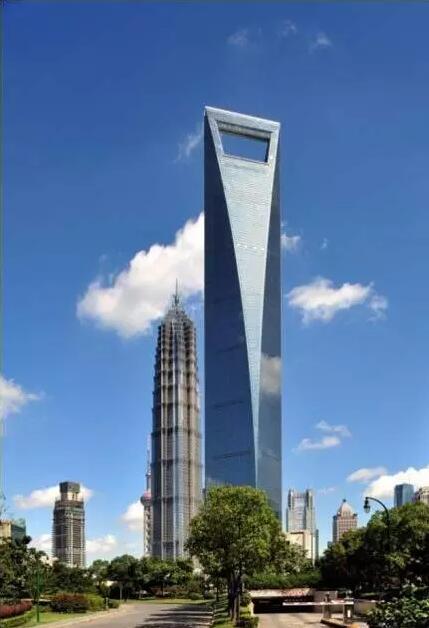

➜環球金融中心

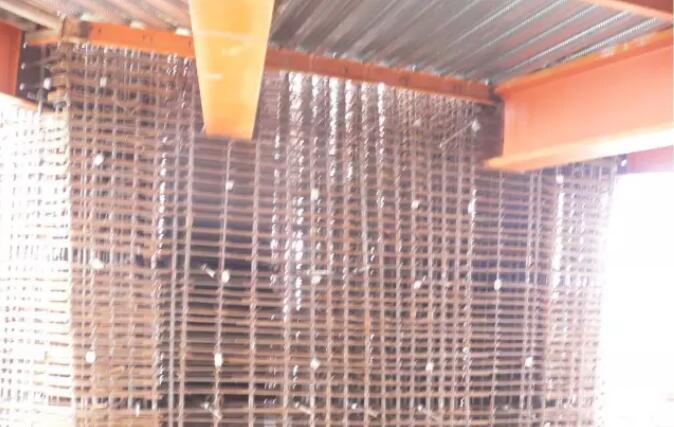

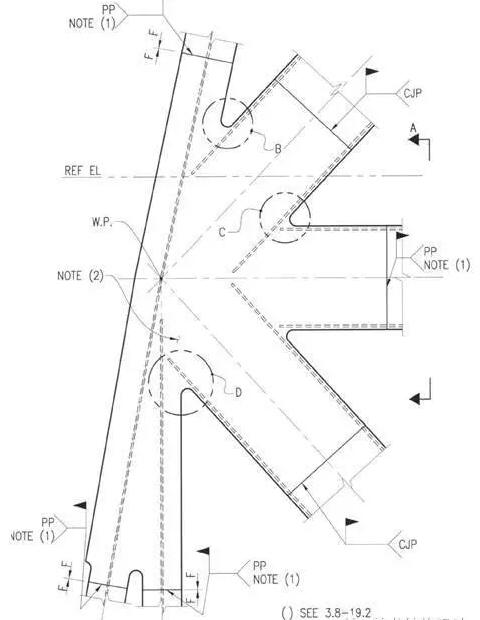

☞連接節點

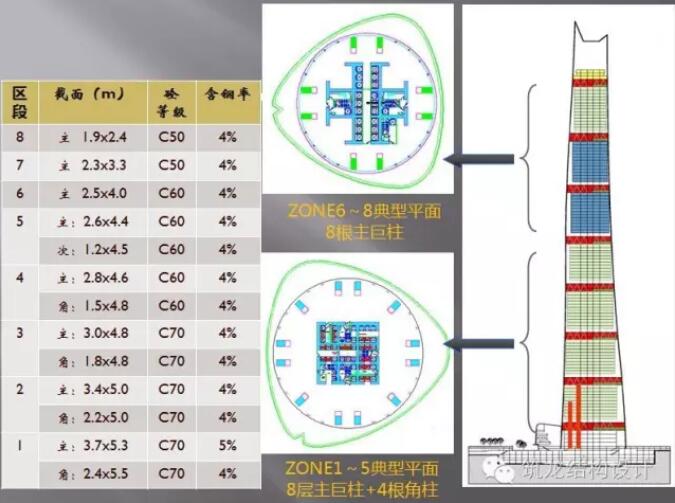

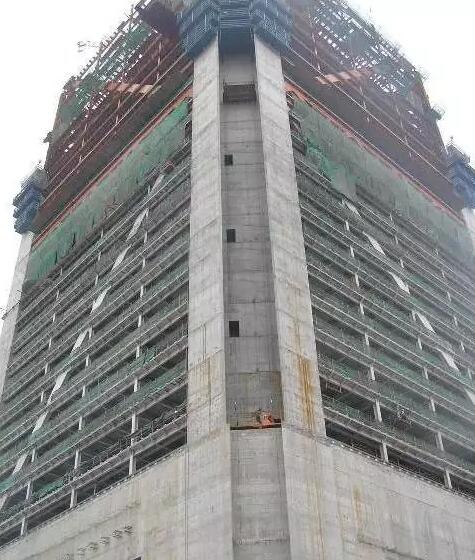

➜上海中心

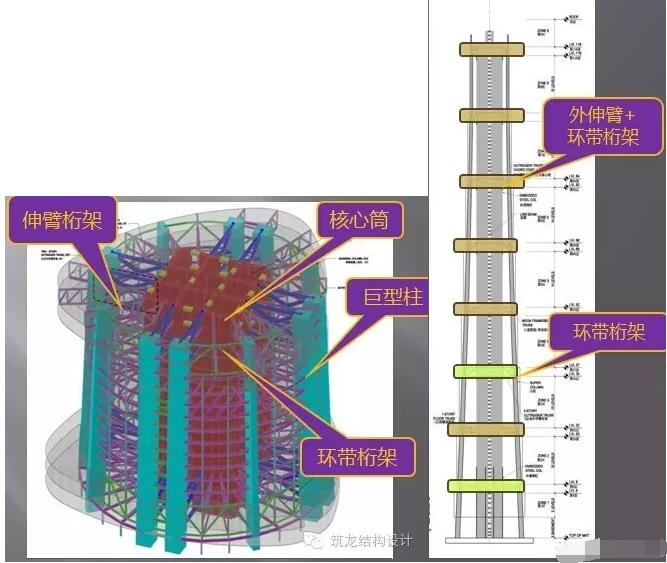

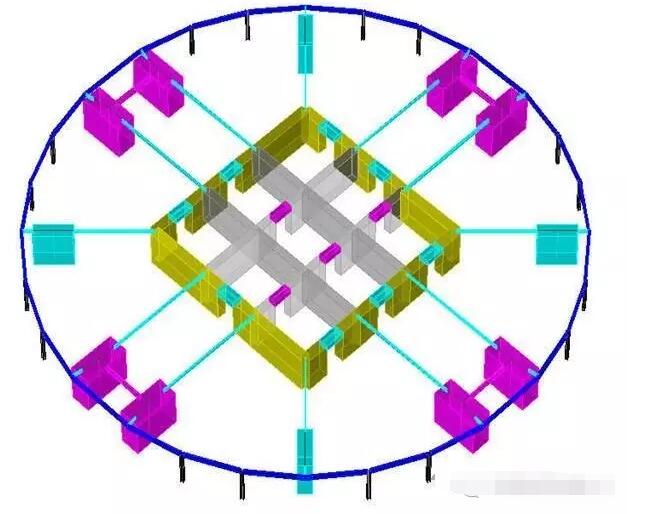

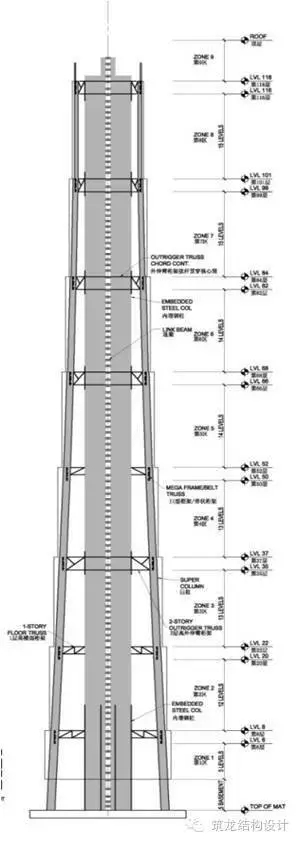

☞8層巨型框架+6道伸臂+核心筒體系
☞巨型框架：8根巨柱+8道環帶桁架

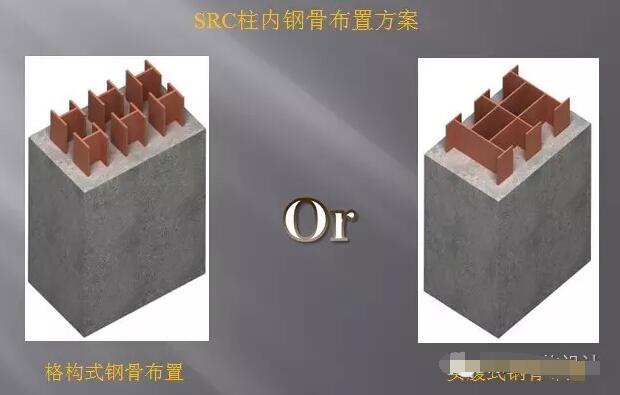

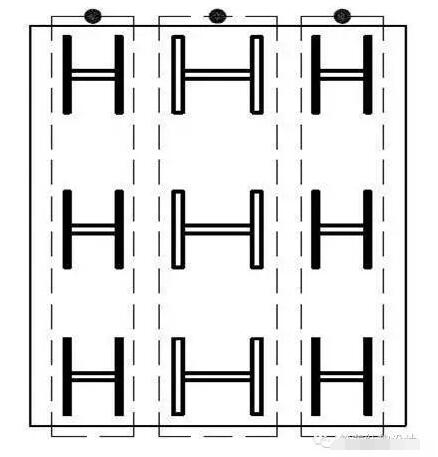

☞方案一：九肢格構式鋼骨
◆九肢型鋼分散布置，需通過綴板連接以協調抗力。但型鋼肢數越多，傳力越不直接，各肢協同工作的難度越大。
◆伸臂只和中間三肢型鋼直接連接，需要通過大量的綴板連接后才能把力傳遞給其他六肢，傳力途徑不直接。
◆型鋼間聯系很弱，依靠綴板傳力在節點區應力集中處，易產生縱向劈裂破壞和剪切破壞。
◆抗震性能不好。
☞方案二：‘王’字形實腹式鋼骨
◆可有效解決協同抗力和剪切破壞兩個關鍵問題。
◆鋼骨內部形成約束混凝土，提高巨型柱的抗壓能力和延性。
◆在節點區域與伸臂和環帶桁架的連接較方便，伸臂和環帶的力可直傳遞給整個鋼骨。
◆鋼骨可在工廠焊接完成，現場可整體吊裝，減少了現場焊接量。

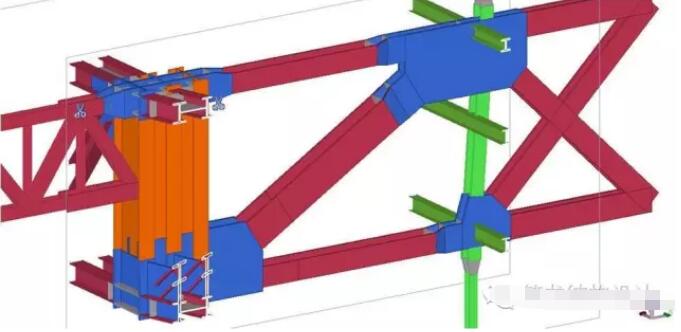

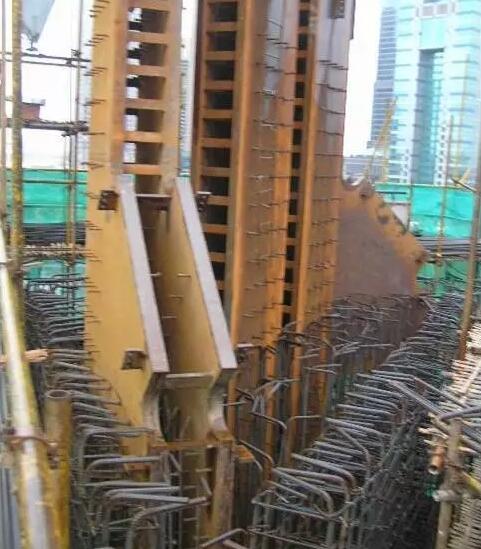

☞鋼骨與伸臂的連接

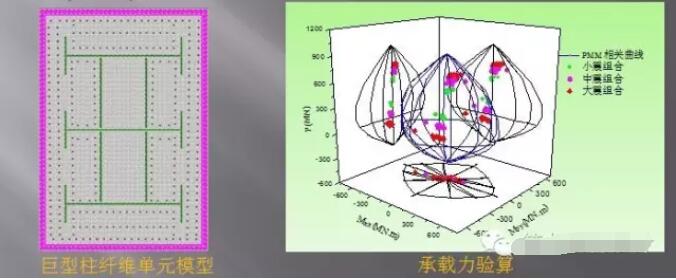

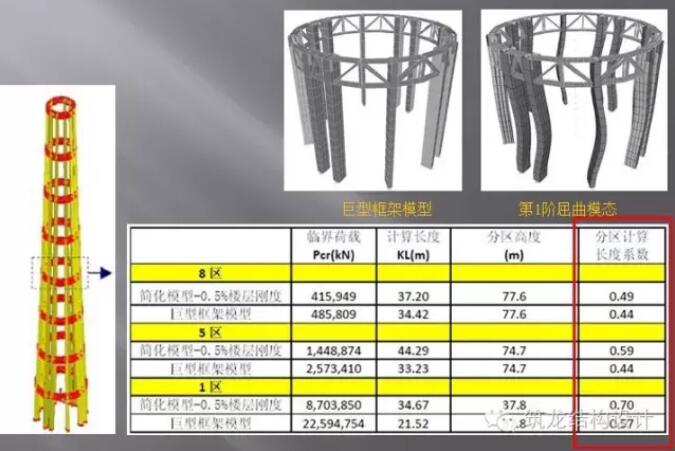

☞承載力驗算
采用纖維單元法得到SRC巨型柱的空間屈服曲面。將巨型柱的內力狀態和空間屈服曲面繪制在同一內力坐標下，進行比較，當荷載對應的空間點落在空間屈服曲面內時，則可以判定該構件滿足承載力要求。

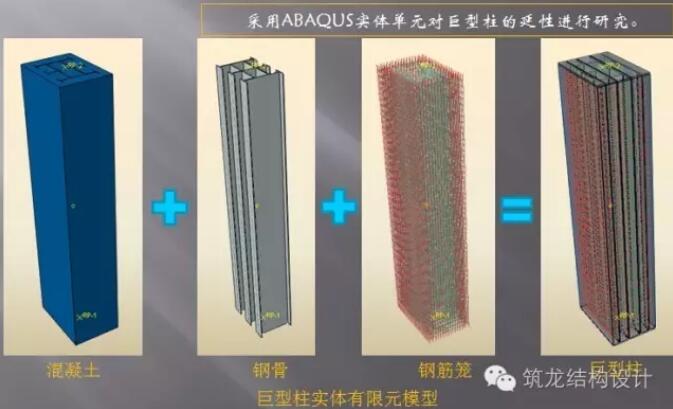

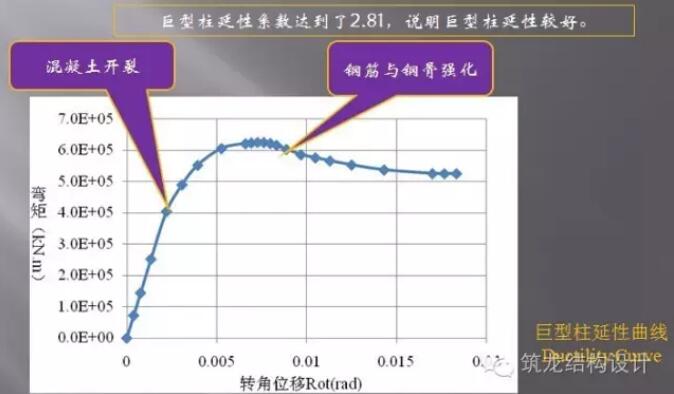

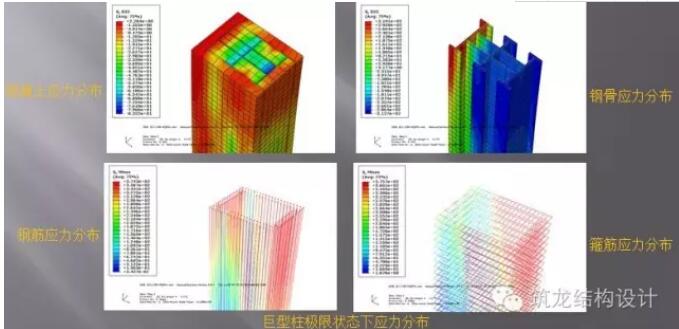

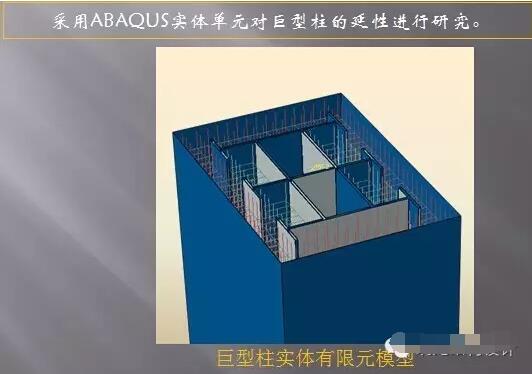

☞延性分析

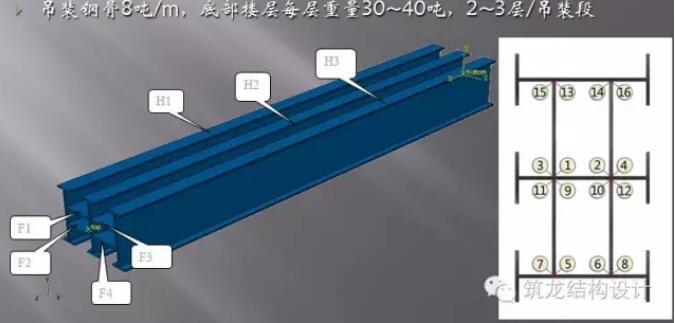

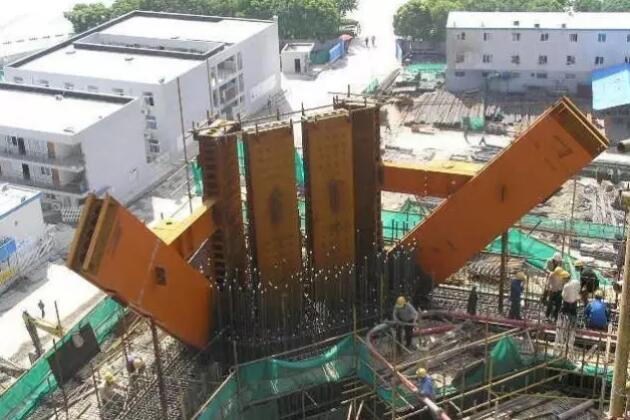

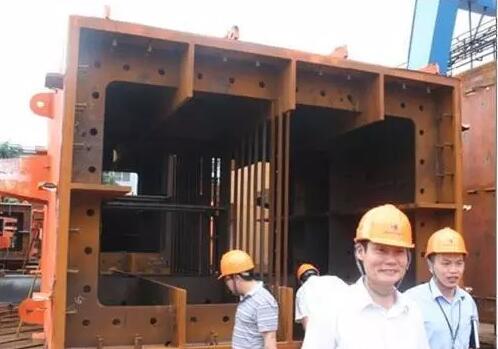

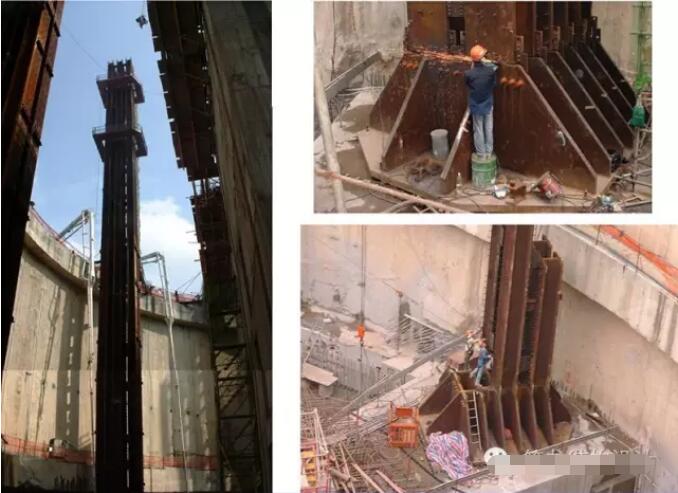

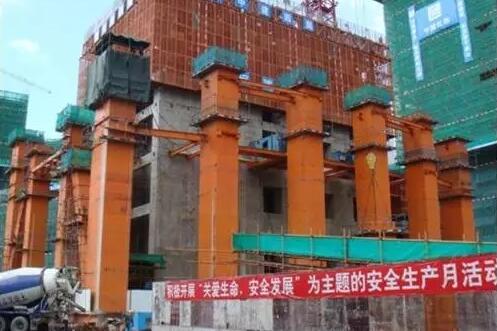

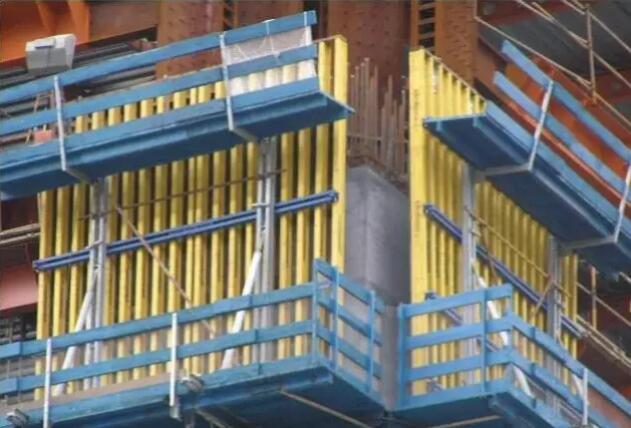

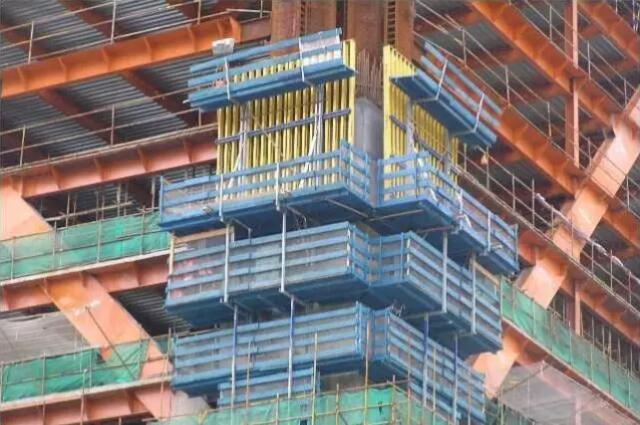

☞鋼骨吊裝
