本篇文章內(nèi)容由[中國幕墻網(wǎng)ALwindoor.com]編輯部整理發(fā)布：
近年來，我國幕墻、門窗行業(yè)穩(wěn)步發(fā)展。密封膠作為幕墻和門（詞條“門”由行業(yè)大百科提供）窗行業(yè)中的密封材料，對幕墻和門窗整體功能的發(fā)揮和完善起到了重要的作用，特別是在水密、氣密、保溫、隔聲等方面起著至關(guān)重要的作用。然而，密封膠是一個半成品，在選擇高質(zhì)量密封膠產(chǎn)品的同時，也需要把它使用好，才能讓密封膠最大限度發(fā)揮其作用。
在幕墻和門窗的實際用膠過程中，使用不當(dāng)會導(dǎo)致一些問題的發(fā)生，嚴(yán)重時會影響到整體施工質(zhì)量。起泡問題便是使用不當(dāng)產(chǎn)生的問題之一，特別是在夏季，更容易發(fā)生。起泡對膠縫美觀、施工質(zhì)量有一定影響。本文將針對起泡的問題，分兩部分，結(jié)合案例，介紹常見的起泡問題的六種表現(xiàn)形式，并針對具體問題分析起泡的原因，提出解決方案和預(yù)防措施。
起泡常見情形、原因分析及解決方案
(1)隨機出現(xiàn)的起泡
此類起泡出現(xiàn)的位置比較隨機，沒有規(guī)律，表面隆起或凹陷，割開內(nèi)部呈空心狀。如下圖所示。
圖1 結(jié)構(gòu)膠起泡案例

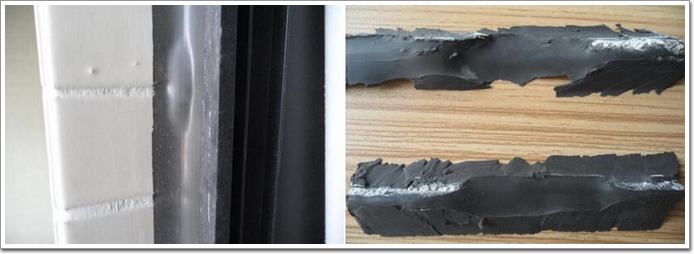

圖2 門窗膠起泡案例
根據(jù)相關(guān)工程案例的經(jīng)驗，隨機出現(xiàn)的單個起泡多為密封膠注膠過程中裹入，因此出現(xiàn)的位置沒有規(guī)律。出現(xiàn)的原因可能是注膠不飽滿、膠嘴移動過快或者膠嘴尺寸與膠縫尺寸不匹配。解決的方案為注膠時注意連續(xù)、均勻、飽滿，勿裹入氣泡，同時注意膠嘴尺寸與膠縫尺寸相匹配，以膠嘴能伸入膠縫至少二分之一的深度為宜。
(2)泡沫棒破損導(dǎo)致的起泡
此類起泡多出現(xiàn)于幕墻中，在玻璃、鋁板、石材幕墻中均可見到。出現(xiàn)位置一般比較隨機，多為向外鼓起。如下圖所示。

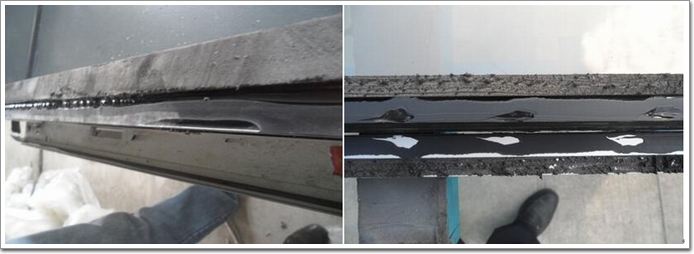

圖3 實際工程中泡沫棒破損導(dǎo)致的起泡
此類起泡的密封膠表面多為連續(xù)的或單個的泡狀隆起，割開密封膠，對應(yīng)位置有連續(xù)密集的氣泡，或是有單個的氣泡。

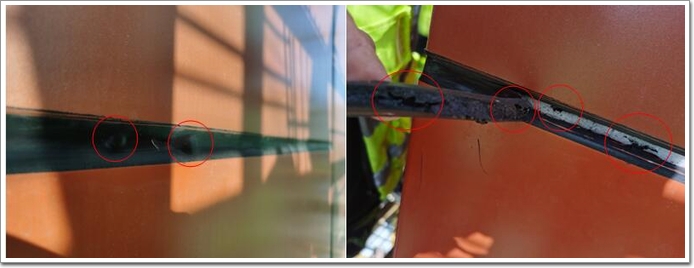

圖4 起泡密封膠的表面、背面及對應(yīng)位置有破損的泡沫棒
根據(jù)相關(guān)工程案例的經(jīng)驗，此類起泡問題的原因是泡沫棒在填塞過程中表面被戳破，或者在某些位置被截斷，注膠后泡沫棒在破孔處或截斷處放氣，導(dǎo)致出現(xiàn)起泡。
該現(xiàn)象的原因通過現(xiàn)場試驗比較容易得到確認，在面板尺寸、膠縫尺寸等條件完全相同的兩條相鄰膠縫中進行試驗。一條膠縫中填充泡沫棒時，有泡沫棒破損且破損面朝外與密封膠接觸;另一條膠縫中填充的泡沫棒，完好無任何破損。分別注膠修整，待固化后查看膠表面情況，并割取一段膠條（詞條“膠條”由行業(yè)大百科提供）查看。試驗結(jié)果如下圖所示。
圖5 某工程中泡沫棒破損面和完整面朝外對密封膠表面影響試驗
由上述試驗結(jié)果可以看出，泡沫棒出現(xiàn)破損，與泡沫棒接觸的密封膠背面出現(xiàn)了密集的氣泡，對應(yīng)的密封膠表面出現(xiàn)起泡、不平整的情況;而完好無損的泡沫棒，與泡沫棒接觸的密封膠背面無氣泡，對應(yīng)的密封膠表面亦平整無起泡。如果對于填充完好的泡沫棒，在個別位置人為戳破，也會在對應(yīng)的戳破位置出現(xiàn)起泡。如下圖所示。

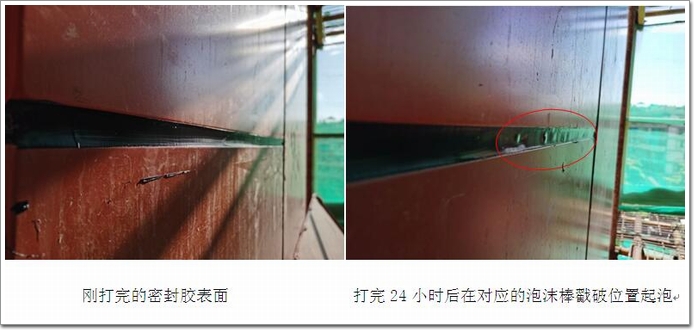

圖6 泡沫棒戳破導(dǎo)致對應(yīng)位置起泡案例
如果泡沫棒破損的位置比較有規(guī)律，這可能正好對應(yīng)的是鋁（詞條“鋁”由行業(yè)大百科提供）板螺釘位置，泡沫棒在該處有破損且處理不當(dāng)。這種情況為少數(shù)，多數(shù)情況下起泡出現(xiàn)的位置一般比較隨機，沒有規(guī)律。
對于此類起泡問題，解決的方案為：盡量讓與密封膠接觸一面的泡沫棒保持完整，如不好填塞，可以把泡沫棒背面切割掉一部分。特別是在膠縫過淺或者螺釘比較靠外的膠縫，可以將整條泡沫棒或者對應(yīng)于螺釘位置泡沫棒切割掉一部分，讓泡沫棒破損面朝內(nèi)或朝向螺釘，完整面朝向密封膠，注意破損面不能接觸密封膠，并保持膠縫深度基本一致。按上述方法施工可以比較好地解決此類起泡問題。

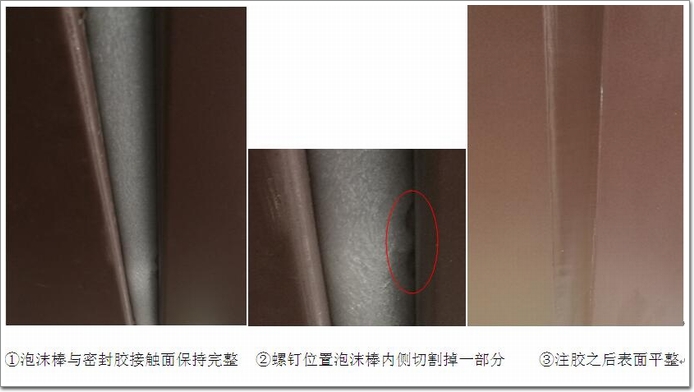

圖7 泡沫棒的推薦填充方法
(3)化學(xué)反應(yīng)導(dǎo)致的起泡
此類起泡一般發(fā)生在與水泥、勾縫劑等其他化學(xué)材料相接觸的膠縫。如下圖所示。

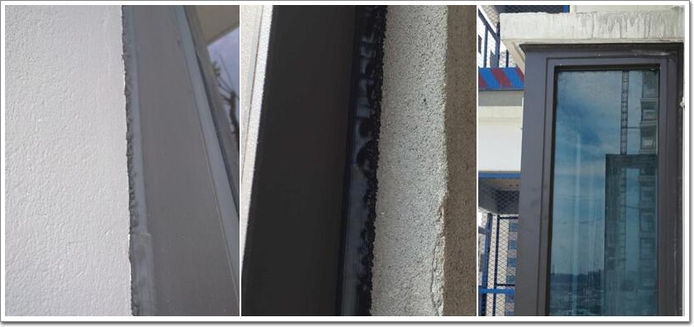

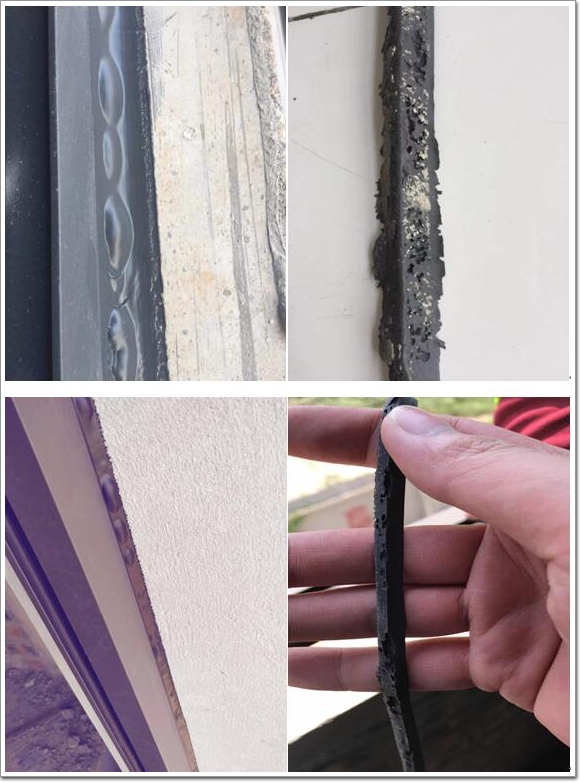

圖8 實際工程中與水泥或勾縫劑發(fā)生反應(yīng)導(dǎo)致的起泡

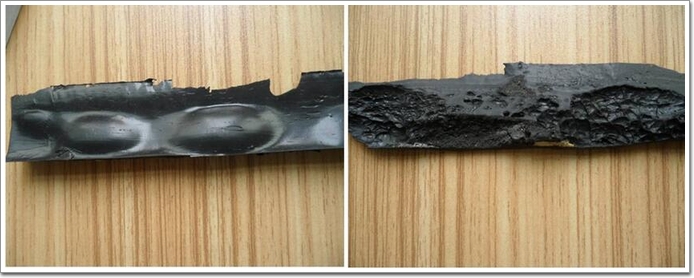

圖9 發(fā)生反應(yīng)密封膠的正反面
根據(jù)相關(guān)工程案例的經(jīng)驗，此類起泡出現(xiàn)的原因多為與水泥、勾縫劑等其他不相容的材料發(fā)生化學(xué)反應(yīng)，短時間產(chǎn)生大量的密集的氣泡，引起密封膠表面出現(xiàn)起泡的現(xiàn)象。此時割開密封膠查看，可在背面見到密集的氣泡。如果只與其中一面不相容(例如另一面是相容的鋁材)，割開密封膠還能看到只在對應(yīng)的一面出現(xiàn)密集的氣泡。如下圖所示。

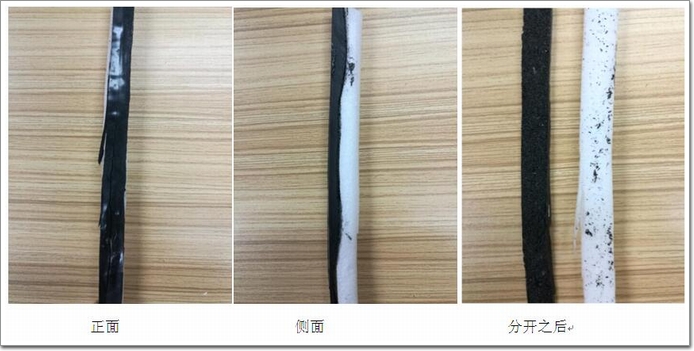

圖10 發(fā)生反應(yīng)密封膠的正反面
此類起泡的解決辦法為：施工前一定要按要求做相容性試驗;項目大面積施工之前可先小范圍注膠，確認好密封膠與基材的相容性。
以上是關(guān)于密封膠使用過程中起泡問題原因分析及解決方案的第一部分內(nèi)容，我們介紹了起泡的三種情形及其原因分析和解決方案，包括隨機出現(xiàn)的起泡、泡沫棒破損導(dǎo)致的起泡和化學(xué)反應(yīng)導(dǎo)致的起泡。下期我們將介紹其他導(dǎo)致起泡的三種原因及其解決方案，分別是封閉膠縫中氣體熱脹導(dǎo)致的起泡、接口或附件材料潮濕導(dǎo)致的起泡和戶外高溫條件下施工導(dǎo)致的起泡，敬請關(guān)注。
