上海臨港榮耀之環

在上海臨港新片區的核心區域,一座形如“圓環”的超前建筑群拔地而起——滴水湖金融灣首發項目,以其震撼的環形懸挑造型,成為東海之濱的嶄新名片。這一集商業、文化、景觀于一體的超級綜合體,不僅設計理念超前,其背后復雜的幕墻與支撐系統更是工程技術的典范之作。
憑借在復雜幕墻系統領域的專業技術與豐富經驗,堅朗五金深度賦能這一地標工程,為其晶瑩剔透的幕墻結構提供了關鍵解決方案

地標挑戰
大跨度懸挑與傾斜曲面幕墻

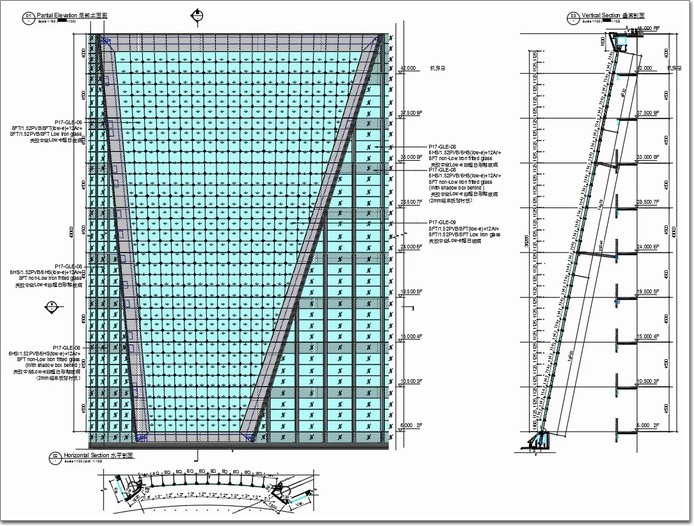

“榮耀之環”作為一個環形空中連廊,采用全球先進的圓形懸挑技術,對下部支撐結構的安全性與精確度提出了極高要求。四座綜合塔樓承載環體重量,并向內傾斜11°,形成梯形圓弧點式玻璃幕墻。幕墻需在滿足視覺通透的同時,應對風壓、變形與長期荷載的復合挑戰。

堅朗方案
核心產品構筑安全與美學基石
面對單索支撐、大變形適配、高美觀度需求等多重難題,堅朗提供了 Ø42不銹鋼拉索(詞條“拉索”由行業大百科提供)、J170系列菱形球鉸夾具(詞條“夾具”由行業大百科提供)、M20不銹鋼拉桿及配套膠條、門窗五金等集成產品系統,覆蓋從結構張拉到細節密封的全鏈條需求。

拉索系統優化結構跨度
項目在6層與8層設置兩道橫向精致鋼梁,結合堅朗Ø42不銹鋼拉索,有效減少單索體系跨度,優化拉索直徑。拉索節點經過特殊設計,索頭與底座均隱藏于結構中,在實現整潔立面的同時,預留張拉孔便于施工與后期維護,體現“隱藏式力量”的設計智慧。



2.球鉸夾具適應大變形場景
由于單索結構在風荷載下會產生較大撓度變形,邊緣玻璃面臨旋轉角度挑戰。堅朗J170系列菱形球鉸夾具通過外蓋與主體邊緣的削薄處理,擴大轉動角范圍,使玻璃板能夠隨結構自然變形而不產生應力集中,兼顧安全性與動態適應性。


3. 拉桿幕墻提升立面通透感
臨街立面采用豎明橫隱玻璃幕墻,以堅朗M20不銹鋼拉桿替代傳統豎向立柱。纖細的拉桿在承重同時極大提升了視覺通透性,與“榮耀之環”的輕盈理念相呼應,展現技術美學與建筑語言的統一。


集成優勢
從單點產品到全局協同
堅朗在此項目中不僅提供高品質配件,更通過 “產品+設計+施工支持”一體化服務,助力實現復雜幕墻系統的可靠落地:
協同設計:與設計方共同優化節點,如水平位移支座的設置,使玻璃面變形協調,控制邊部翹曲;
技術適配:針對傾斜曲面、大跨度、高透光等需求,定制拉索張力方案與夾具轉動機制;
全流程支持:從前期方案驗證到現場張拉指導,確保結構安全與施工效率。

從結構骨架到視覺細節,堅朗用系統化的產品組合與深度集成能力,為“榮耀之環”注入穩定與輕盈并存的技術內核。未來,堅朗將繼續以專業支撐創新,在世界地標的舞臺上,助力更多建筑實現力與美的融合。
