噴膠機

　　

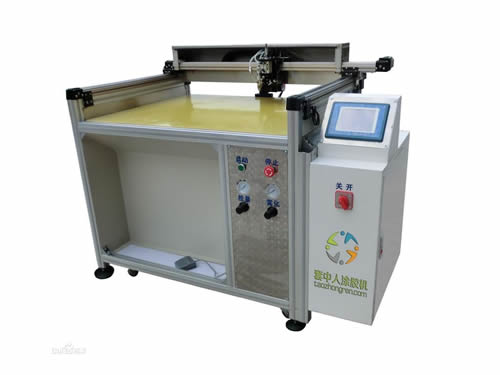

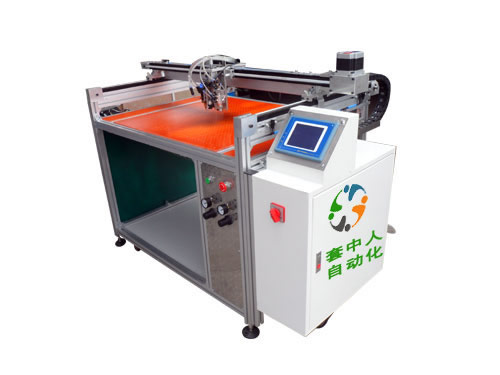

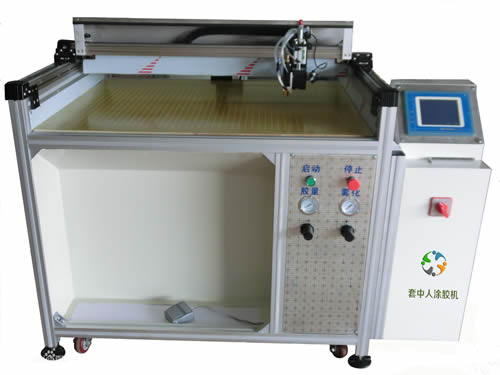

　　噴膠機是現代工業中新興的自動化設備，可對不同尺寸和不同形狀的產品進行噴膠。噴膠機的使用性能主要有噴涂形狀可調、膠量大小可調、供膠回吸量可調、可對不同粘性的膠水進行噴涂、噴膠室易于清洗等要求。大多應用于皮具、手袋、箱包、玩具、包裝等行業。
　　噴膠機是現代光電子產業中光刻膠涂布的重要設備。可對不同尺寸和形狀的基片進行涂膠，最大涂膠尺寸達8寸，得到厚度均勻的光刻膠層，同時可對大深寬比結構的側壁進行均勻涂膠；通過計算機系統控制器進行工藝參數的編輯和操作。
　　
　　主要技術參數
　　全自動噴膠機的控制系統方案設計和配置。控制系統方案 本控制系統采用研華高集成度的運動控制控制器 PEC-3240 為核心控制單元。 PEC-3240 采用 Intel Celeron M處理器， 支持 Windows XP Embedded 操作系統， 內建4軸運動控制和32通道光電隔離的數字量I/O，集成運算、控制、雙網口及串口通信等功能，功能強大，體積 精巧，非常適合于安置在噴膠機設備中。
　　全自動噴膠機的硬件具體配置如下：硬件具體配置如下具體配置如下：硬件系統架構圖上可以看到，控制系統核心采用 PEC-3240，顯示與人機操作部分采用研華工業級觸摸顯示器FPM5151G。所用通用型輸入輸出點：DI 點共7個，DO點17個，其它為與伺服相關的輸入輸出點。4臺臺達伺服驅動器及電機，與 PEC-3240 上集成的運動控制卡連接控制。 其中X,Y 軸為 400W 電機，Z軸為200W電機，U軸為100W電機。
　　
　　使用性能要求
　　1.可用于對不同形狀尺寸的基片進行噴膠.最大噴膠尺寸要求達到8寸。
　　2.可對不同粘度的膠進行噴涂，供膠分辨率在15uL以內。
　　3.可對大深寬比結構進行側壁涂膠，得到厚度均勻的膠膜。
　　4.噴膠均勻性要求：?jiǎn)纹�表面≤�?5%，片間為≤±10%。
　　5.計算機系統控制工藝參數。
　　6.可手動卸載基片。
　　7.噴膠室易清洗。
　　8.供膠流速和流量可編程。
　　9供膠回吸量可調節。
　　10.適用于所有光刻膠和聚合物。
　　11.具有自動針管式膠液供給系統，可調節壓力控制及測量膠量，并具有膠液回吸功能。
　　12.基片可對準。
　　噴膠機的典型應用
　　大多應用于玩具（粘合，固定，布線，絕緣）；封箱、包裝；手袋皮具皮包；小型家電、電線、接頭、接插件；音響、像框；標識標簽；小五金固定；小型紙品粘合與固定；小飾品、工藝品、發夾、水球等；電子產品固定、粘合、絕緣；其他需要用膠的手動或半自動運用。
