這是一個需要增加第二道防水設防的節點，主是針對排水槽排出的可能的滲流水。在一定的環境條件下，玻璃和金屬構件表面上容易形成冷凝水，需要增加第二道輔助冷凝水排水槽進行控制。
積水應通過引渡部分設計以便將排水槽中的積水排出。
水平橫梁外露部分要低，以便讓水在它上面自由通過。同時橫梁內部應具有排水槽，可把水送到豎梁（或主梁），通過主梁排水槽最后將水排到室外。

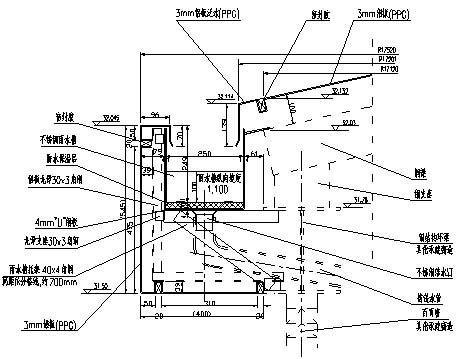

4．2．6 天溝和檐溝（圖5）
天溝、檐溝經常受水流沖刷、雨水浸泡和干濕交替，是玻璃采光頂?shù)牡谌齻�典型節點。此處是水量的最后匯集處，又是與建筑結構的過渡部位，建議以下構造技術要點：
為保證其
可靠性，應增加設防道次，至少不低于三道設防，應增設鋪附防水層，考慮
保溫效果的同時，應使用空隙度大的
發泡材料，也利于排水找坡。
天溝、檐溝與屋面交接處變形集中，容易
開裂，為增強抗裂能力，應采用能夠吸收大變形量的密封膠，并且進行柔性連接。
特別要注意大排水量時的水位增高所造成的水流回流。類似的古建筑中的“尿檐”現象就是大雨量時延扣瓦縫隙回流到室內。2004年4月29日，故宮新修繕的武英殿出現漏雨狀況，據故宮古建修繕中心調查，發生的是“尿檐現象“，“尿檐”是建筑學俗語，指屋檐及其排水系統不能導出全部雨水，部分雨水因此侵入琉璃瓦的縫隙，迂回流經多處，最終表現為侵蝕檐體。究其具體位置，一是琉璃瓦覆壓咬合的尺寸不夠，二是瓦頂鋪設的角度不對。
目前，國內有工程采用德國的天溝虹吸技術進行排水。其優點是排水量大、所需空間和面積較小、安裝靈活方便、系統具有自清潔特點、不易堵塞。缺點是需要
支架和噪音。虹吸式排水系統的基本原理是當天溝積水深度逐漸加大并超過雨水斗上表面高度，摻氣比值迅速下降為零，雨斗內水流形成負壓或壓力流，瀉流量迅速增大，從而形成飽和排水狀態。其技術特點在于虹吸式雨水斗設計，水進入立管的流態被雨水斗調整，消除了由于過水?dāng)嗝婵s小而形成的旋渦，從而避免了空氣進入排水系統，使系統內管道呈滿流狀態。利用了建筑物高度賦予的勢能，在雨水的連續流轉過程中形成虹吸作用，導致水流速度迅速增大，實現大流量排水過程。
5． 漏水點檢查：
實際工程中漏水的原因是多種多樣的，漏水最直接的檢驗是在建筑物實際使用中自然界有水時的狀況。尋找并確定漏水點是掌握漏水原因的最好辦法。
如果不能明顯確定漏水點，尋找進水點最便捷的方法是澆水測試。既從采光頂?shù)牡撞拷Y(jié)構外側開始，用水噴在懷疑漏水區域，然后檢測建筑物內部的水分，按玻璃水平分格的高度，延垂直方向重復此程序，直到最高點。
漏氣點和漏水點往往是同步的。檢測漏氣點比漏水點可能還要困難，在冬季，室內入口區域容易鑒別，但室外空氣就不那么明顯了。仔細檢查，可以確定室內空氣漏點。但是氣體密封往往藏埋在采光頂?shù)墓?jié)點構造內部。這是就需要從節點設計圖紙入手，仔細研究懷疑部位，確定區域，必要時要拆
卸扣板或構件表面，就能確定滲漏點，做必要的修復。
