摘 要:單元
隔熱板塊幕墻近幾年在我國幕墻領域出現，其技術含量高，結構形式復雜，
加工精度高，在實踐經驗積累的基礎上，淺議單元式隔熱系列幕墻的技術特點。
關鍵詞：單元式隔熱幕墻：組裝及加工，技術特點
1、簡介
北京飯店新中樓外裝飾工程是北京市重點工程，也是我公司承攬的重點工程之一，它是由美國NBBJ設計顧問公司和北京建筑設計研究院共同設計的一個經典工程， 要求采用單元式隔熱
玻璃幕墻。我們積極創新，解決了一個又一個難題，完成工程施工，通過了峻工驗收。
2、技術數據
（1）單元隔熱
中空玻璃幕
墻板尺寸；寬3750mm，高3400mm;(2)
單元板塊重量650KG；（3）
中空玻璃，外片8mm法國圣 班綠
鍍膜半鋼化玻璃，12mm中空層，內片6mmLOW-E玻璃。
3、問題及解決措施
（1）單元隔熱板塊幕墻是我國幾年才用于外裝飾工程的新結構幕墻形式，而且北京飯店新中樓幕墻分格體現我國民族特色的框格形式，實現起來困難較大。
在隔熱性能方面，我們借鑒了
意大利ALUK
框架式明框隔熱幕墻的結構，為了體現建筑設計風格，并采用
單元式幕墻結構，我們新開發
模具20套，方得以實現板塊結構的框格形式。主要

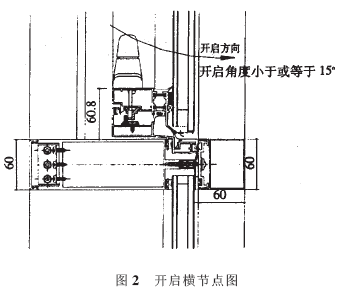

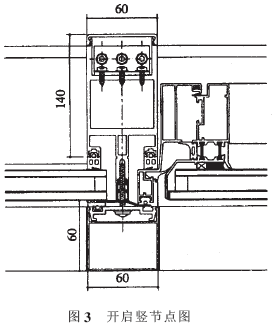

節點見圖1，開啟節點見圖2、圖3。
