鋁蜂窩板金屬幕墻的節點設計

    工程示例：2003年上海中鈔油墨2400平方米；2004年上海公安局4500平方米；2004年上海永新花園4000平方米；江蘇淮陰卷煙廠10000平方米；重慶渝高新廣場4650m2。
    6．節點6

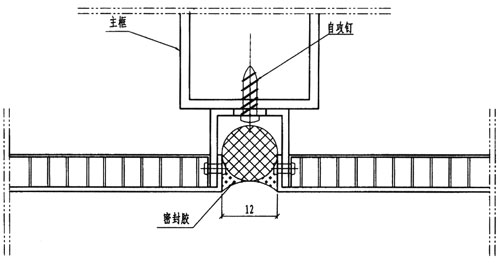

    該結構加工簡單，是由節點圖4開發來的。鋁蜂窩板厚度為lOmm~12mm，膠縫寬度12mm(見圖7節點)。






    工程示例：2003年深圳市民中心工程中的其中一部分結構。
    四、結束語
    鋁蜂窩板幕墻的節點設計目的不外乎是：板子在滿足抗風壓等強度要求的前提條件下，使板子即易加工，又便于連接和安裝。
    鋁蜂窩板金屬幕墻正經歷著“暴雨驟雨”般的開發和使用，技術正走向成熟的發展轉化。作者從事鋁蜂窩板的設計與制造工作近十年，提出的鋁蜂窩板幕墻設計節點，僅供業內人士參考，不妥之處，請多多指教。
