2.6 結(jié)構(gòu)膠縫的選擇計(jì)算

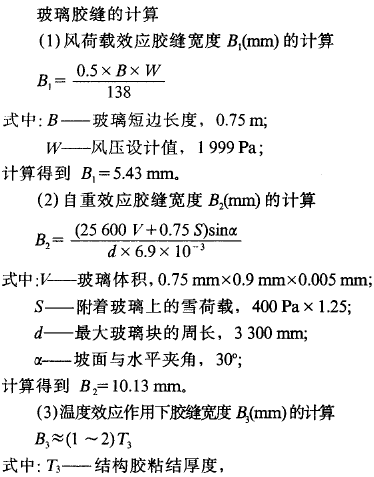

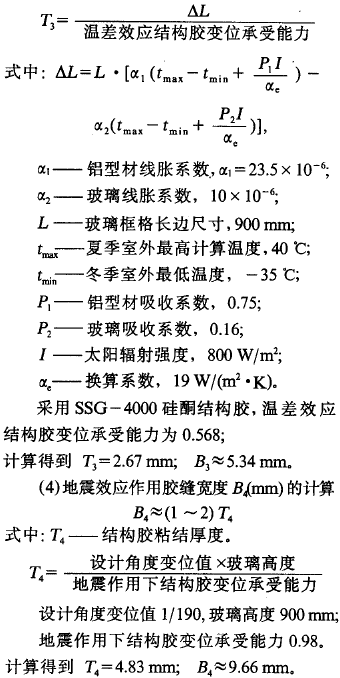

采光頂采用結(jié)構(gòu)性玻璃裝配方法，要進(jìn)行膠縫設(shè)計(jì)計(jì)算，比較計(jì)算出的各種效應(yīng)所需膠縫的寬度，選用最大值.但膠縫寬度不能小于6 mm，厚度應(yīng)為膠縫寬度的0.5~1倍，最小也不得小于6 mm，膠縫最大一般不超過(guò)12 mm。該采光頂粘接膠縫寬度選擇為12 mm，高度值T選擇為6 mm，滿足要求。計(jì)算方法如下:
2.7 采光頂防雷擊設(shè)計(jì)
將脊桿空腹中設(shè)40 mm x 4 mm扁鋼與每根桿件聯(lián)接，再與屋頂避雷設(shè)施聯(lián)網(wǎng)以達(dá)到避雷的作用。
3 結(jié)束語(yǔ)
(1)玻璃采光頂要想真正做到多功能的要求難度很大，單憑經(jīng)驗(yàn)，不但盲目危險(xiǎn)，還會(huì)造成浪費(fèi)，因此采光頂?shù)闹圃毂仨氝M(jìn)行結(jié)構(gòu)設(shè)計(jì)和計(jì)算.

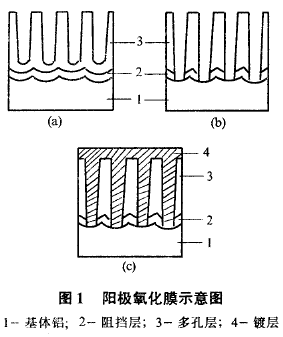

(2)要滿足不同規(guī)格、造型采光頂結(jié)構(gòu)及使用功能的要求，就需要有很多種與之相配套可供選擇的不同斷面幾何尺寸的型材，但膜卻不產(chǎn)生影響，得到一種多孔且導(dǎo)電的氧化膜，其結(jié)構(gòu)見圖I(b)。在膜孔內(nèi)的金屬離子很容易電沉積結(jié)晶，并沿膜孔向外表面生長(zhǎng)。若采用高整平性能的電鍍液，則鍍層金屬從膜孔中生長(zhǎng)出表面后能與從相鄰膜孔生長(zhǎng)出的鍍層金屬相連，進(jìn)一步電鍍便可獲得光亮鍍層。見圖1(c)。
2 工藝流程
試樣裝掛-除油--水洗--堿蝕--水洗--出光--水洗--二次水洗--
陽(yáng)極氧化--水洗--二次水洗--電鍍--水洗--吹干--卸掛。
上述流程的除油，誠(chéng)蝕、出光工序可沿用傳統(tǒng)的
鋁陽(yáng)極氧化前處理工藝.水洗可用自來(lái)水，但二次水洗必須用去
離子水或蒸餾水。

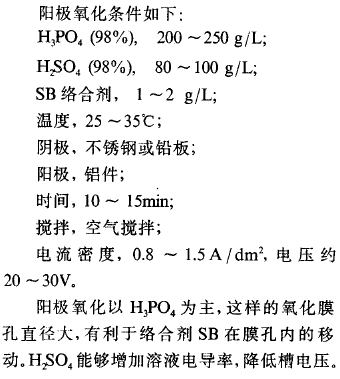

3 陽(yáng)極
氧化
4 結(jié)論
在磷酸一硫酸溶液中加人絡(luò)合劑sB，使鋁或鋁合金在陽(yáng)極氧化過(guò)程中得到多孔性的微孔導(dǎo)電氧化膜，可在該膜上直接進(jìn)行電鍍一但要求電鍍液為中性或弱酸性溶液，否則會(huì)破壞氧化膜;且溶液溫度不能高于70℃，以防氧化膜發(fā)生水化封閉。陽(yáng)極氧化10 min以上，否則氧化膜過(guò)薄，失去鑲嵌作用;時(shí)間過(guò)長(zhǎng)，氧化膜加厚，后續(xù)鍍層金屬充滿膜孔的時(shí)間延長(zhǎng)，加長(zhǎng)了電鍍時(shí)間一般以10 --15 min，膜厚3一5 μm為宜。本法成功地在1060 (L2)工業(yè)純鋁、6063鋁合金建筑型材上進(jìn)行了800 mm x 400 mm x 400 mm槽液的光亮鍍銅，光亮鍍鎳，鎳上套鉻實(shí)驗(yàn)。所得到的鍍層結(jié)合力好，光亮度高。
參考文獻(xiàn)
1 蘇永慶，畢先鈞，鐘正昆，等。輕合金加工技術(shù)。1995， (2)：30
2 于芝蘭主編，金屬防護(hù)原理，北京：航空杭天大學(xué)出版社，1984. 128~134。
上一頁(yè)1234下一頁(yè)
