2 光伏建筑遮陽的分類
光伏建筑i圭陽根據遮陽形式的不同,可以分為光伏水平建筑遮陽,光伏垂直建筑遮陽和光伏擋板建疋速陽等三種:
光伏水平遮陽通常設置在
遮陽板的L方,受陽光直射,發電功效較高,如圖3所示:
光伏垂直遮陽可設置于遮陽板的兩側,能擁有較大的面積沒置
光伏系統,如圖4所示:

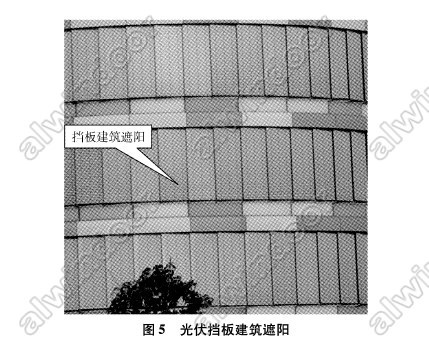

光伏擋擋板建筑遮陽設置在室外,不一定連貰設置,如圖5所示:
光伏建筑遮陽也可以根據遮陽安裝后的活動情況分為
固定式光伏建筑遮陽和活動式光伏建筑遮陽二種。光伏建筑遮陽還可以跟建筑室外燈光相結合,成為LED光伏建筑遮陽。
水平建筑遮陽一般布置在層間的
窗間墻位置,也可以在一層內布置多排,其外伸部分可以是水平的,也可以上下傾斜的,在這種遮陽上布置光伏組件時,發電效率與屋面相當;垂直建筑遮陽一般布置在
主體結構柱的位置,在這種遮陽上布置光伏組件時,發電效率與墻面相當;擋板建筑遮陽一般布置在
窗口或
透明幕墻部位,這種遮陽可以與墻面平行,也可以不平行,在這種遮陽上布置光伏組件時,發電效率也與墻面相當。
對于周長為50m×50m,建筑高度為100米的塔樓,如果在層高4m的窗間墻位置設置外伸1m的環向水平遮陽,在軸線8m的柱位置設置外伸1m的垂直遮陽,

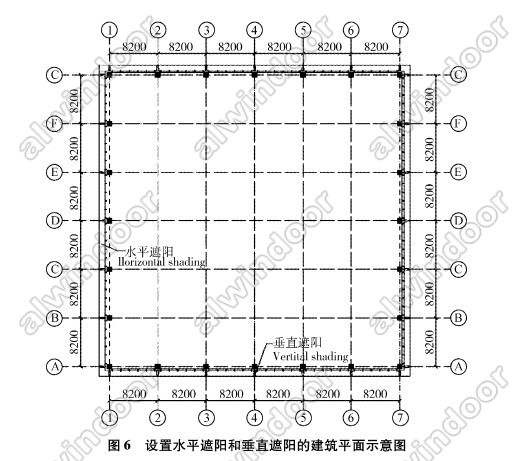

平面布置如圖6所示,局部大樣如圖7所示。屋面板的面積僅為2500平方米,遮陽板的面積可達T~7500平方米,為屋面板的3倍。如果每層設置4排環向水平遮陽,遮陽板的面積可達22500平方米,為屋面板的9倍。可見,光伏建筑遮陽的推廣前景是非常可觀的。
隨著各國政府一系列財政資助鼓勵辦法的出臺,
太陽能光伏建筑一體化的進程明顯加快,以廣州珠江城為代表的光伏建筑屋面和光伏建筑遮陽示范工程正在不斷涌現。
3 光伏建筑遮陽技術
3.1 建筑設計
光伏建筑遮陽的建筑設計主要包括建筑遮陽的設計和光伏組件的安裝區域設計二個部分。建筑遮陽的設計應根據不同的建筑
熱工分區,建筑當?shù)氐奶柛叨冉呛吞栞椛?a href='../../zsk/ct.asp?id=1341' target='_blank' style='font-size:1em; border-bottom:1px dotted blue;'>強度,結合建筑設計對室內溫度的波動,采光、通風、外觀要求,確定遮陽的位置,厚度及外伸寬度;光伏組件的安裝區域設計應保證每個光伏組件的規格大小基本一致,盡量避開或遠離太陽光遮檔物。
