圖9 政府辦公樓玻璃破碎

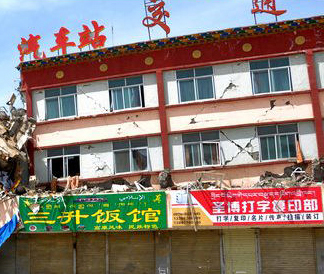

圖10 玉樹汽車站墻大交叉裂縫

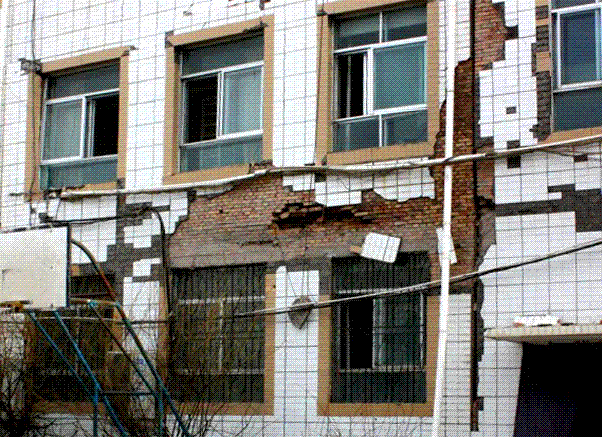

圖11 墻破損，部分玻璃掉下

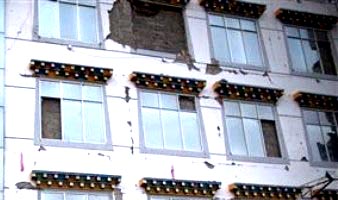

圖12 雖然墻破壞嚴重，但推拉窗活動余地大，破損少
有些留存的建筑，雖然磚墻破碎，但推拉窗破損不多，這可能是結構剛度較大，側移小，加上用推拉窗，活動余量大，玻璃破損不多。類似的例子只是個別的，一般強震過后，殘留建筑固定窗一般破壞都比較嚴重（圖12）。
2.4 磚墻嚴重破壞的建筑和產生大側移建筑
當磚墻的側向位移超過1/300層高時，會產生大的破壞、磚塊掉落，甚至局部倒塌。這時窗框屈曲、外突，甚至甩出，玻璃基本上破碎、飛散，墻上往往只留下窗洞口。
當位移大于1/150時,磚砌體結構倒塌,玻璃窗也就隨之消失了。

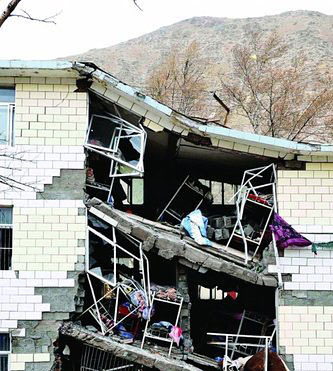

圖13 玉樹孤兒學校玻璃全部飛散
圖14 墻和玻璃窗破壞嚴重

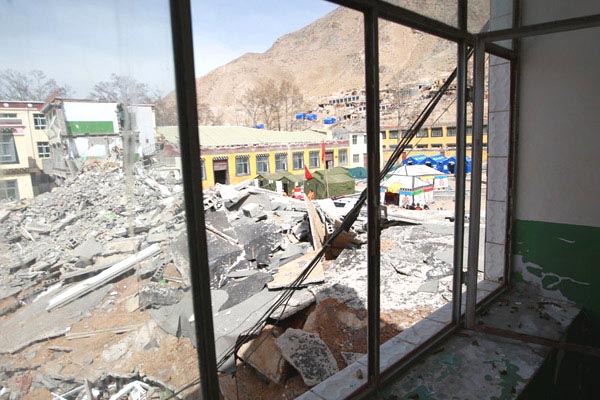

圖15 一層玻璃破碎飛散

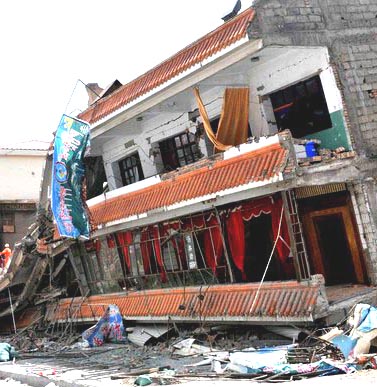

圖16 二層墻倒窗掉落，三層窗破壞
圖17 玉樹民族學校宿舍墻倒塌
