三、雙層幕墻總得熱量
雙層幕墻總得熱量傳熱得熱量和空氣滲漏的耗熱量之和。
(4.5米層高) Q=238.9+61.21=300.1 W
(3.8米層高) Q=189.7+246.40=436.1 W
四、4.5米層高雙層幕墻的冬季空調計算
(1)排風量V計算：
計算公式：
V=
t=tn-（tn-tp）/2
式中：
tp：排風溫度（℃）；
tn：進風溫度，取為24 ℃；
t：內層玻璃內表面平均溫度(℃)；
α：單位換算系數，取0.28。
Cp：空氣的定壓比熱容，取1 KJ/（kg·K）；
ρwn：室外計算溫度下的空氣密度，取1.2 kg/m3；
將各參數代入計算得：
V==== m3/h
(2)熱通道內的風速v計算：
v=V/A == m/s
(3)進風口的開口寬度計算：
WD=V/v’= = mm
(v’=1.5 m/s為限制風速，0.9為局部阻力系數)
本工程設計方案的進風口寬度取為90 mm，可以算得層高為4.5米的雙層幕墻內層玻璃的內表面溫度為：23.0 ℃；熱通道內風速為0.49 m/s。符合使用的舒適要求。熱通道的排風溫度tp為：22.0 ℃；即熱通道內進風排風溫度差為：2.0 ℃。

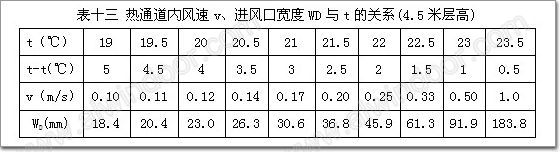

內表面溫度t與通道斷面風速v關系曲線(層高4.5米)

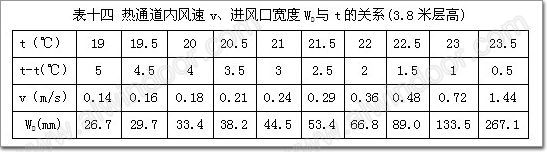

五、3.8米層高雙層幕墻的冬季空調計算
(1)排風量V計算：
計算公式：
V=
t=tn-（tn-tp）/2
式中：
tp：排風溫度（℃）；
tn：進風溫度，取為22 ℃；
t：內層玻璃內表面平均溫度(℃)；
α：單位換算系數，取0.28。
Cp：空氣的定壓比熱容，取1 KJ/（kg•K）；
ρwn：室外計算溫度下的空氣密度，取1.2 kg/m3；
將各參數代入計算得：
V==== m3/h
(2)熱通道內的風速v計算：
v=V/A== m/s
(3)進風口的開口寬度計算：
WD=V/v’== mm
(v’=1.5 m/s為限制風速，0.9為局部阻力系數)
