天津泰達—新型單元幕墻節能設計應用案例

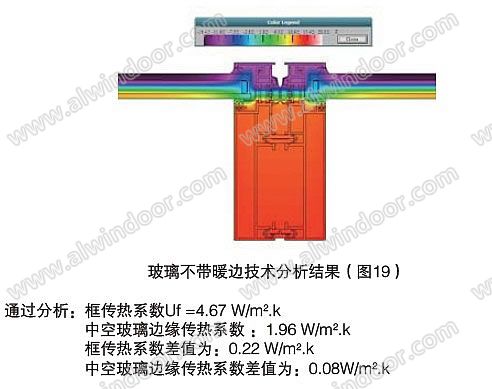

　　2、玻璃邊緣分析
　　玻璃采用暖邊技術，提高中空內側玻璃溫度,有效防止中空玻璃角部結露，同時也減少中空玻璃邊部熱散失,降低整窗的U值。

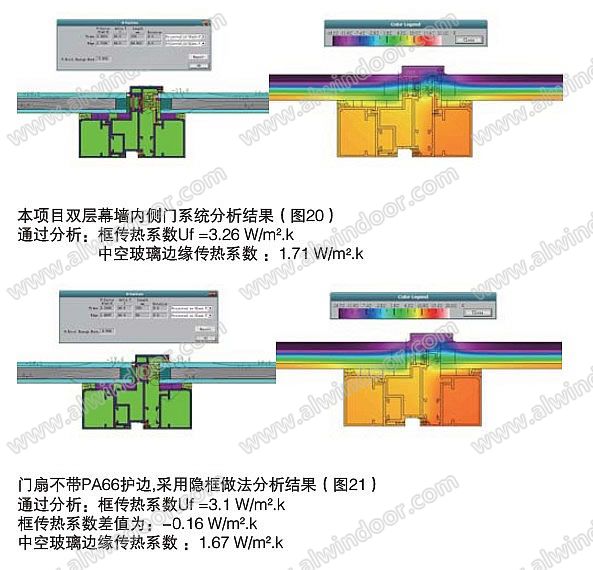

　　3、雙層幕墻內側門分析
　　外呼吸式雙層幕墻內側門采用隱框做法，采用三道膠條密封，同時設置了玻璃封邊，采用PA66材料，玻璃封邊設計時考慮了第二道膠條密封的需要，設置了檔邊，不僅保證了保溫面的連續，而且提高了幕墻的氣密性能。

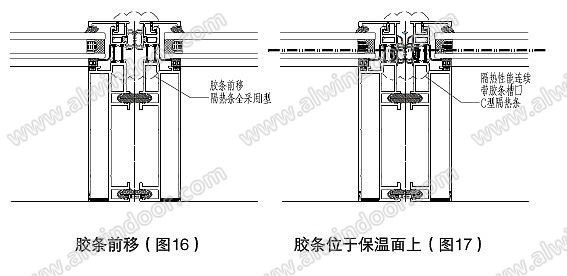

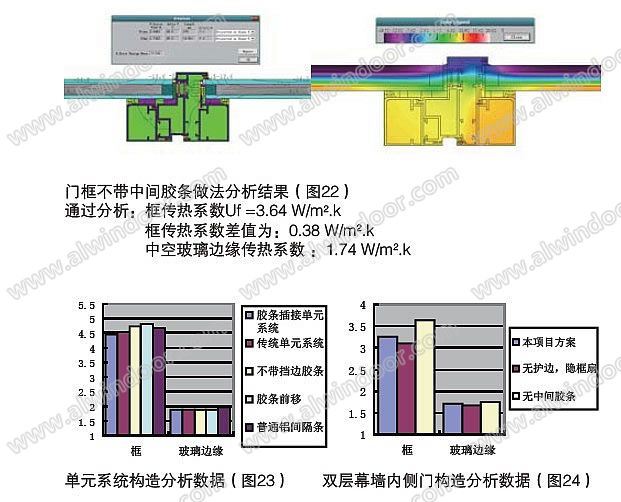

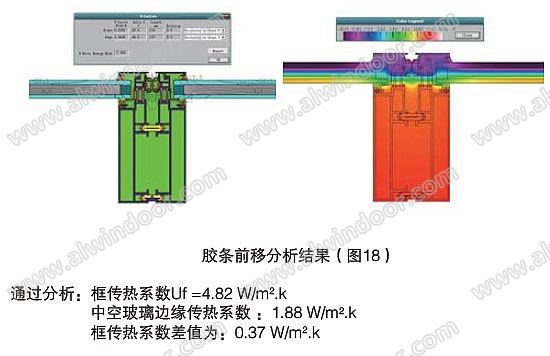

　　通過以上分析可知，單元邊框膠條位置對框的傳熱系數影響最大，為8%，主要因為膠條前移后，在單元體邊框之間形成一個對流空腔，對流及輻射作用造成了傳熱系數的增大。其次為玻璃與邊框之間的擋邊膠條影響為6%，帶舌邊EPDM膠條可以對空腔對流及玻璃和外側鋁框的輻射進行阻截。前三種情況對玻璃邊緣幾乎沒有影響，暖邊對玻璃邊緣影響最大，為5%左右，同時暖邊技術也對框的傳熱系數降低也有幫助。雙層幕墻內側門中間一道膠條對框的傳熱系數影響最大，達到12%，所以門窗設計中此道膠條非常重要，而且它需設置在隔熱條位置，這樣可以延續保溫面，提高氣密性能。以上幕墻細部節能構造措施對幕墻成本影響非常小，但對整個幕墻節能效果明顯，是幕墻節能設計中不可忽視的環節。

　　五、結語
　　天津泰達A、B及H2區幕墻項目作為建筑節能設計的典范，不僅建筑上采用了大量的節能措施，同時在幕墻細部節能構造上也做了深入的研究和實踐，是幕墻節能設計的典型案例。

　　在國內建設低碳、節能型社會的大趨勢下，作為建筑外維護結構的門窗幕墻節能尤為重要。我們在進行門窗幕墻設計時，節能意識應貫徹始終，要突破被動設計思想階段，主動積極去挖掘幕墻設計階段的節能構造對幕墻節能的貢獻。我們不應再簡單地把如何節省材料看成僅是為企業省成本，而應
視為對整個自然資源環境的節省，對社會的貢獻。

　　參考文獻
　　[1] 公共建筑節能設計標準（GB50189-2005）
　　[2] EN ISO 10077《窗、門和百葉窗的熱工性能》
　　[3] 鋁合金門窗幕墻節能技術概述 王積剛、黃日勇
