二○一二年度建筑門窗配套件推薦產品——合頁（鉸鏈）篇

　　3.3 適用范圍
　　適用于型材上帶有標準C型槽口的內平開窗。

　　3.4 結構特點
　　合頁軸套采用優質的聚酰胺材質，具有良好的耐磨性能。合頁軸套偏心可調。合頁采用夾塊式設計，安裝方便。

　　3.5 安裝要求
　　合頁采用夾塊式安裝設計，安裝位置；豎直方向上距離扇槽口150~200mm，上下各安裝一個。安裝方式：

　　(1) 將扇夾緊塊卡人扇槽口中，用M5X9十字槽沉頭螺釘將扇合頁固定在扇型材上，再用M5X10.5十字槽尖端螺釘緊固。

　　(2) 將框夾緊塊卡人扇槽口中，用M5X9十字槽沉頭螺釘將扇合頁固定在扇型材上，再用M5X10.5十字槽尖端螺釘緊固。

　　3.6 委員會組織的實際檢測結果
　　力學性能測試結果：

　　窗上部合頁（鉸鏈）承受1650N靜態荷載試驗后不斷裂。一組合頁(鉸鏈)承受實際承載重量55kg，并附加懸端外力作用后，窗扇自由端豎向位置變化值為0.60mm，試件無破損，能正常啟閉。轉動力:開啟力最大值為2N，關閉力最大值為4N。反復啟閉30000次后，窗扇自由端豎直方向變化值為1.00mm，試件無變化和損壞。懸端吊重試驗后，窗扇未脫落，通過重物的自由落體進行窗扇撞擊洞口試驗，反復3次后，窗扇未脫落，通過重物的自由落體進行窗扇撞擊障礙物試驗后，反復3 次后，窗扇未脫落。

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。

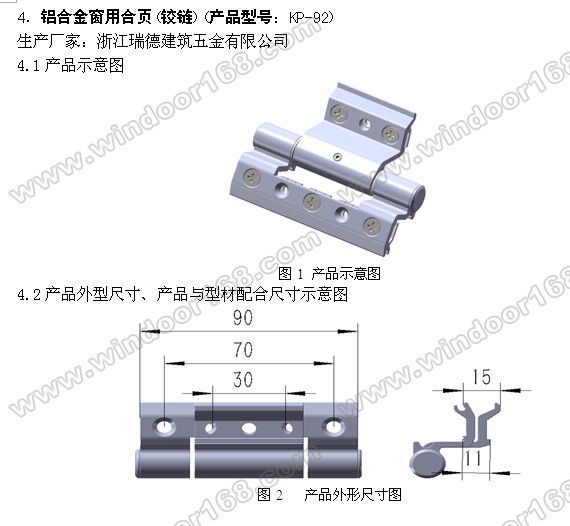

　　4.3適用范圍
　　歐標20槽口鋁合金平開窗。

　　4.4結構特點
　　（1）鋅合金主體，不銹鋼軸心，耐磨尼龍?zhí)祝瑑?yōu)質不銹鋼夾緊片；

　　（2）軸的固定：

　　①尼龍?zhí)讐壕o式固定；

　　②軸心螺絲加固；

　　③軸與端蓋的巧妙結構，使得軸轉動非常靈活的同時，軸不會脫出掉落（中間軸沒有用鏍絲加固之前），給安裝帶來了很大的方便。

　　（3）合頁穩定性：

　　①合頁座備用了兩個可裝自攻鏍絲的孔（大大增強了頁座與窗框的固定強度，防止下滑）；

　　②合頁扇增加了緊頂螺絲，加強了與窗扇的緊固度。

　　4.5性能特點
　　產品結構簡單，安裝方便，轉動靈活，自測承重100kg，啟閉5萬次后合頁無松動和下滑現象。

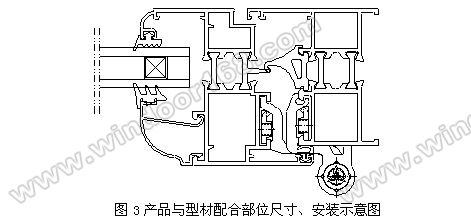

　　4.6安裝要求
　　旋緊合頁上的不銹鋼螺絲釘、緊頂螺絲、安裝自攻螺絲釘。

　　4.7 委員會組織的實際檢測結果
　　力學性能測試結果：

　　窗上部合頁（鉸鏈）承受2450N靜態荷載試驗后不斷裂。一組合頁(鉸鏈)承受實際承載重量90kg，并附加懸端外力作用后，窗扇自由端豎向位置變化值為0.70mm，試件無變形、無破損，啟閉正常。轉動力：開啟力最大值為4N，關閉力最大值為6N。反復啟閉30000次后，窗扇自由端豎直方向變化值為0.90mm，試件無變形和損壞。懸端吊重試驗后，窗扇未脫落，通過重物的自由落體進行窗扇撞擊洞口試驗，反復3次后，窗扇未脫落，通過重物的自由落體進行窗扇撞擊障礙物試驗后，反復3 次后，窗扇未脫落。

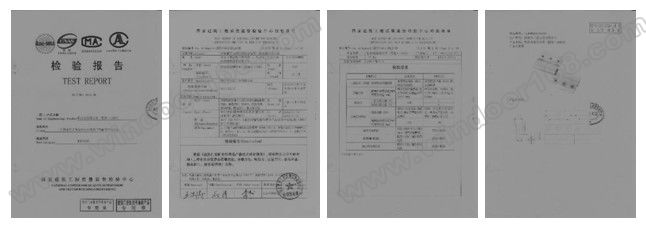

　　附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
