2.4 遮陽計算方法的工程應用
（1）遮陽裝置的遮陽系數計算方法應根據滿足相應的需要而選擇。
在進行空調負荷計算時，如果計算軟件能夠進行相應遮陽裝置的遮陽計算，也就不用單獨計算遮陽系數。但如果要評價遮陽裝置的遮陽效果時，就需要計算遮陽系數。這類遮陽裝置的遮陽系數可以采用“能耗計算法”得出有規律的結果，從而為以后同類的遮陽裝置計算所應用。
對于能耗計算軟件、空調負荷計算軟件不能計算的遮陽裝置，必須進行單獨的遮陽系數計算。對于尺寸較大且不與門窗平行或不完全覆蓋門窗的遮陽裝置，可以采用“輻射累積法”直接計算遮陽裝置的遮陽系數。對于與門窗平行且完全覆蓋門窗的遮陽裝置，則先計算透射比，再按照《建筑門窗玻璃幕墻熱工計算規程》計算遮陽系數。
（2）遮陽裝置的采光計算方法也應根據滿足相應的需要而選擇。在進行采光計算時，如果采光計算軟件能夠進行相應遮陽裝置的計算，就直接計算室內采光。對于尺寸較大且不與門窗平行或不完全覆蓋門窗的遮陽裝置，應直接計算建筑室內采光效果。對于與門窗平行且完全覆蓋門窗的遮陽裝置，應先計算透射比、反射比等光學性能，再進行采光計算。
3. 遮陽裝置的遮陽效果計算分析
3.1 固定外遮陽裝置的遮陽效果
（1） 能耗計算法
能耗計算法計算用于建筑節能設計的外遮陽系數SD，可以按能耗計算得到的擬合公式進行。水平遮陽板和垂直遮陽板組合成的綜合遮陽，其外遮陽系數值應取水平遮陽板和垂直遮陽板的外遮陽系數的乘積。擬合公式中的擬合系數是利用建筑能耗模擬計算軟件（如DOE2等）通過計算回歸分析得到。
目前，國內各建筑氣候區的建筑節能設計標準中均提供了用于本地區節能設計時計算各種遮陽裝置遮陽系數計算的擬合系數。這些標準包括《夏熱冬暖地區居住建筑節能設計標準》、《夏熱冬冷地區居住建筑節能設計標準》、《嚴寒和寒冷地區居住建筑節能設計標準》、《公共建筑節能設計標準》等。
（2） 輻射累積法

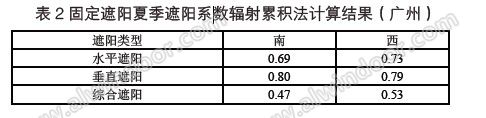

廣東省建筑科學研究院基于本文所描述的原理開發了“建筑陽光大師”建筑遮陽及光環境模擬分析軟件。在軟件中建立窗戶和遮陽裝置模型，輸入城市地理位置，即可算出不同朝向遮陽裝置的夏季和冬季遮陽系數。以遮陽裝置特征值（挑出系數PF）為0.5時三種固定遮陽為例，得到其用于節能計算的遮陽系數如表2所示：
3.2 擋板外遮陽裝置的遮陽效果

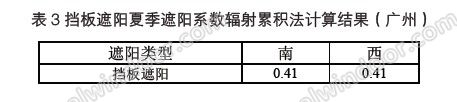

在“建筑陽光大師”建筑遮陽模擬分析軟件中建立窗戶和遮陽裝置模型，輸入城市地理位置，同樣以遮陽裝置特征值為0.5 時擋板遮陽為例，得到其用于節能計算的遮陽系數如表3所示：

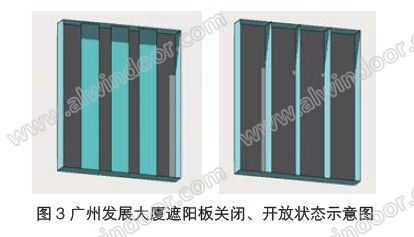

廣州發展大廈的遮陽裝置是大型的遮陽板，開放時類似垂直遮陽板，關閉時類似擋板，見圖3。
經過模擬計算，在關閉狀態下南向遮陽裝置夏季遮陽系數為0.43，西向為0.46；開放狀態下南向遮陽裝置夏季遮陽系數為0.63，西向為0.70。
3.3 百葉遮陽裝置的遮陽效果

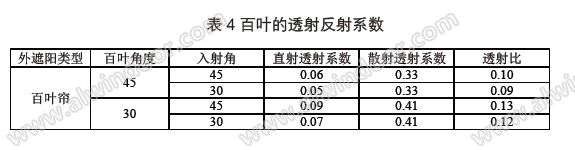

百葉型遮陽裝置一般屬于平行于門窗的遮陽裝置，而且一般也完全覆蓋了門窗的透光部分。選擇一款百葉，葉片寬度為30mm，葉片間距為25mm，葉片的反射系數為0.5。首先計算其不同入射角和葉片開啟角度的透射系數，見表4。

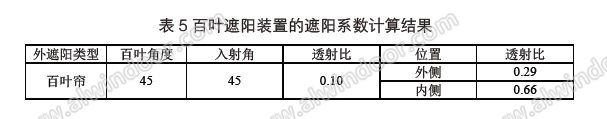

當遮陽裝置置于一個遮陽系數為0.7的窗前方、后方時，得到不同的遮陽系數如表5 所示：
系，也與置于室內外的位置有關，置于室外的遮陽系數遠小于置于室內時的遮陽系數。
3.4 織物簾遮陽裝置的遮陽效果
織物簾式遮陽裝置一般也屬于平行于且完全覆蓋了門窗的遮陽裝置。選
擇一款織物簾，透射比為0.3，前反射比為0.4，后反射比為0.4。計算得到其置于外側時，遮陽系數為0.46；置于內側時遮陽系數為0.68。簾式遮陽裝置透射比越小越好，反射比越大越好，置于室外時的遮陽系數遠小于室內的遮陽系數。
3.5 外遮陽裝置的室內采光效果計算分析
基于輻射累積的計算原理，利用“ 建筑陽光大師”建筑光環境模擬分析軟件，建立房間、窗戶和遮陽裝置模型，可以分析遮陽裝置對房間的室內采光效果的影響。計算結果顯示固定遮陽裝置中垂直遮陽影響最小，不超10%；水平遮陽大約25%；綜合遮陽影響最大，約為45%，但綜合遮陽的遮陽系數在西向小于0.55，在南向甚至小于0.45。可見，固定遮陽有較好的遮陽效果，對采光的影響不是非常大。
4. 遮陽裝置的應用分析
4.1 固定遮陽裝置
固定式遮陽構造簡單，施工方便，對室內自然采光有一定影響，通過合理的設計可以達到較好的遮陽效果，并兼顧采光。固定遮陽的應用主要在夏熱地區，固定遮陽的設計要以太陽的運行軌跡（見圖4）來進行。為了夏季空調節能，遮陽板應能夠遮擋大部分的太陽直射陽光，而較少遮擋天空的散射光，同時最好能夠有利于冬季的陽光入射。
