隨著現階段越來越多的
單元式幕墻的運用，薄壁開口式
立柱成為單元式幕墻的主要受力
構件，在
建筑幕墻的結構計算中，大部分工程還是按照
玻璃幕墻規范中的相關要求來計算結構的
強度及
剛度，而
整體穩定這部分并未提及，
鋁合金受彎構件的整體穩定計算在《
鋁合金結構設計規范》
GB 50429-2007（以下簡稱鋁結構規范）中有單獨的章節予以詳細的規定，鑒于單元式幕墻中的立柱多采用開口式薄壁鋁合金構件，這種構件的
截面參數按照鋁結構規范計算還是比較復雜的，其計算可以采用
有限元軟件
屈曲分析求得屈曲因子，進而求其整體穩定系數[1]來計算構件的整體
穩定性。具體步驟如下：
1. 首先利用已知條件，簡化計算模型。
2. 建立有限元模型，添加屈曲分析（Buckling）工況，求得
簡支梁的屈曲因子。
3. 求得簡支梁彎扭屈曲臨界
彎矩 [1]。
4. 基于鋁結構規范附錄C[2]，求得簡支梁彎扭穩定相對
長細比 ，最終求得簡支梁受彎整體穩定系數 。
5. 利用鋁結構規范相第6.2.2條[2]，來判斷簡支梁的整體穩定是否滿足規范要求。
以下內容是我對單元式幕墻的主要受力構件的強度、剛度的計算過程及整體穩定計算的一點摸索和探討。我們以一個實際工程中的案例來做一下分析，探討一下開口式構件的整體穩定計算的重要性。
工程概況：
該項目位于南京市建鄴區，主樓建筑幕墻最高高度為150.0米，裙樓建筑幕墻最高高度為25.05米，建筑幕墻面積為50,000平方米，主樓建筑幕墻采用單元式幕墻，立柱采用開口對插式鋁合金公母料，該

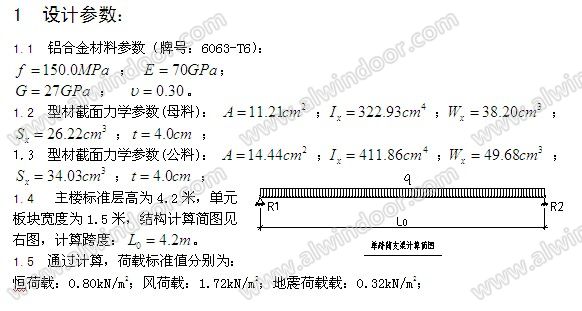

型材截面見右圖：型材截面圖（左邊為母料，右邊為公料），下面以母料來做一個計算演示；
