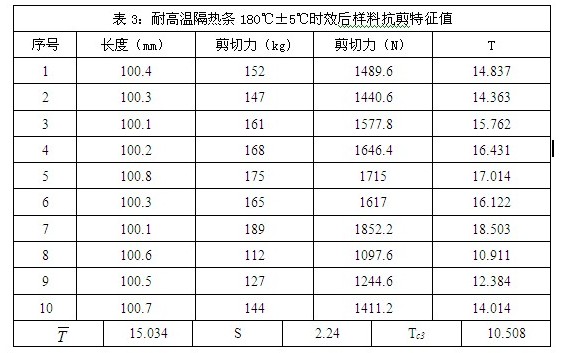

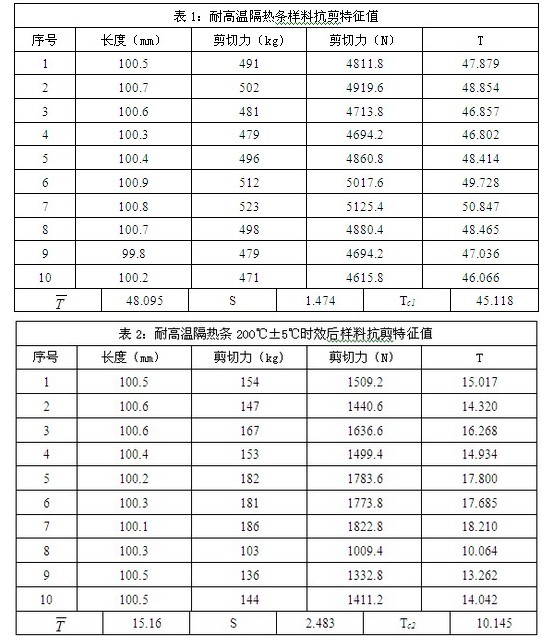

針對以上數(shù)據(jù)按GB5237.6-2004要求進(jìn)行縱向抗剪特征值的計算方法如下：
按公式(1)計算各試樣單位長度上所能承受的最大剪切力，再按公式(2)計算試樣縱向抗剪特征值。
T=Fmax/L……………………………(1)
式中：
T------試樣單位長度上所能承受的最大剪切力，單位為牛頓每毫米(N/mm)
L------試樣長度，單位為毫米(mm);
Fmax------最大剪切力，單位為牛頓(N)
Tc=T—2.02*s…………………………..(2)
式中：
Tc--------縱向抗剪特征值，單位為牛頓每毫米(N/mm)
--------10個試樣單位長度上所能承受最大剪切力的平均值，單位為牛頓每毫米(N/mm)。
s--------相應(yīng)樣本估算的標(biāo)準(zhǔn)差，單位為牛頓每毫米(N/mm)。
通過以上公式求得三次實(shí)驗(yàn)數(shù)據(jù)的標(biāo)準(zhǔn)差分別為s1=1.474、s2=2.483、s3=2.24
由標(biāo)準(zhǔn)差求的特征值分別為Tc1=45.118、Tc2=10.145、Tc3=10.508
通過以上數(shù)據(jù)可以發(fā)現(xiàn)，經(jīng)過200℃±5℃、保溫2小時和180℃±5℃、保溫4小時的時效制度時效處理后，型材的抗剪特征值分別下降了77.5%和76.7%，且Tc2 、Tc3都小于GB5237.6-2004要求的縱向抗剪切特征值大于等于24N/mm的規(guī)定，時效后的型材都屬于不合格品。

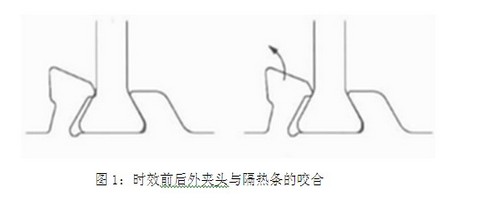

經(jīng)過相關(guān)技術(shù)人員研究探討與技術(shù)革新，我們對隔熱條與型材的嚙合過程及原理進(jìn)行了分析，雖然在輥壓后隔熱型材有較高的縱向剪切力，在經(jīng)過時效處理后，在約180℃-200℃的高溫作用下，鋁型材槽口的外夾頭會因熱脹冷縮的影響，而產(chǎn)生松動，不能緊密咬合隔熱條(如圖1所示)，從而使得隔熱型材的縱向剪切力大幅下降。
現(xiàn)在需要解決的一個技術(shù)難題就是在時效時設(shè)法增加隔熱條與型材之間的嚙合力，時效過后依然持續(xù)這種性能不發(fā)生改變，作為提高隔熱型材剪切性能的有效途徑。
上一頁1234下一頁
國內(nèi)鋁業(yè)新銳豪美鋁業(yè)日前對外稱，該公司經(jīng)過多年努力研制出的節(jié)能建筑產(chǎn)品——斷橋隔熱型材，因?yàn)橐慌e攻克了建筑鋁型材內(nèi)外導(dǎo)溫的難題，且具有可降低能耗30%左右、隔聲量達(dá)29分貝以上及防塵、防水等功能，近兩年來受到致力于打造綠色建筑相關(guān)方的高
近年來，澆注式隔熱斷橋鋁門窗發(fā)展迅猛，市場份額逐年上升。2004年，中國有色金屬標(biāo)準(zhǔn)化技術(shù)委員會針對澆注式隔熱型材推出了國家標(biāo)準(zhǔn)《鋁合金建筑型材 第6部分 隔熱型材》，也就是大家熟知的GB 5237.6。
GB5237.6－2004《鋁合金建筑型材第6部分隔熱型材》國家標(biāo)準(zhǔn)將于2005年3月1日正式實(shí)施。該標(biāo)準(zhǔn)正文部分是參考prEN14024－2000《隔熱金屬型材性能要求和測試試驗(yàn)》、AAMATIR－A8－1990《注膠式斷熱建筑鋁合金型材
