經過多次討論論證，我們發現一種新型的帶熱熔膠線隔熱條可以彌補這一不足，常規耐高溫隔熱條頭部如圖2所示，帶熱熔膠線隔熱條頭部如圖3所示。
熱熔膠線在常溫下是固體，卡在隔熱條上;在時效過程中，當溫度達到100℃左右時，熱熔膠線開始熔化，熔融的熱熔膠線填充滿隔熱條底部與鋁型材間的間隙;當時效完后，溫度開始下降，熔融的熱熔膠便開始固化，并因其有較強的黏結性能，使得隔熱條與鋁型材黏結在一起，從而彌補因外夾頭松動帶來的剪切力損失。

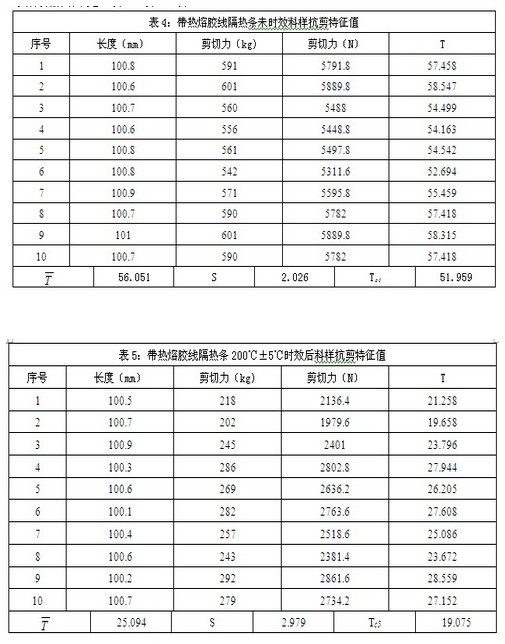

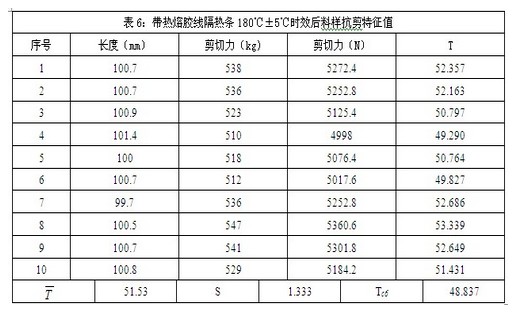

采用帶熱熔膠線隔熱條，我們又進行了以下試驗，實驗方法和取樣方法與上次完全相同。具體數據結果見(表4、表5、表6)。
根據抗剪特征值計算公式，求得三次試驗的的特征值分別為Tc4=51.959、Tc5=19.075、Tc6=48.837。
從試驗數據分析可以發現：使用帶熱熔膠線隔熱條的復合型材在時效前比普通耐高溫隔熱條特征值要高，在經200℃±5℃時效處理后，特征值下降了62.35%，不符合GB5237.6的要求，經180℃±5℃時效處理后，特征值下降了5.72%，依然滿足GB5237.6-2004的要求，將以上數據結合試驗現象進行分析發現，在200℃±5℃條件下進行時效，因溫度較高，熱熔膠融化溢出，不能起到其應有的黏合作用，而在180℃±5℃條件下時效，時效過程中，熱熔膠在熔融狀態下填充隔熱條底部與鋁型材間的間隙;當時效后，溫度開始下降，熔融的熱熔膠便開始固化，并因其有較強的黏結性能，使得隔熱條與鋁型材黏結在一起，從而有效彌補了因外夾頭松動帶來的剪切力損失。
4、試驗結果與結論
�、偈褂闷胀透邷馗魺釛l復合的隔熱型材，先穿條后時效后，抗剪特征值下降76%以上，不能滿足GB 5237.6-2004的要求;
�、谑褂脦崛勰z線隔熱條復合的隔熱型材，采用200℃±5℃，保溫2小時時效后，抗剪特征值比時效前下降了62.35%，不能滿足GB 5237.6-2004的要求
�、谑褂脦崛勰z線隔熱條復合的隔熱型材，采用180℃±5℃，保溫4小時時效后，抗剪特征值比時效前下降了5.72%，依然能夠滿足GB5237.6-2004的要求;
上一頁1234下一頁
摘要：本文就工廠生產隔熱型材（穿條式）時各階段須注意的事項：系統設計階段、材料選擇階段和加工階段等展開，論述穿條式隔熱型材質量控制要素。
由6家單位聯合負責起草的GB5237.6－2004《鋁合金建筑型材第6部分隔熱型材》國家標準于近日首次發布，將于2005年3月1日正式實施。該標準結束了目前鋁合金隔熱型材尚無統一國家標準的歷史，填補了國內空白。
2005年1月13
隨著的社會發展，人們對建筑水平的要求也在不斷的提高，從現在居住環境的變化當中可以看出建筑趨于高檔化，塑鋼門窗環保性，新型隔熱保溫型材。
