一、 引言
中國2010年上海世界博覽會(Expo 2010)，是第41屆世界博覽會，于2010年5月1日至10月31日期間，在中國上海市舉行。此次世博會也是由中國舉辦的首屆世界博覽會。上海世博會以“城市，讓生活更美好”(Better City, Better Life)為主題，總投資達450億人民幣，創造了世界博覽會史上最大規模記錄，同時超越7000萬的參觀人數也創下了歷屆世博之最。
世博會西班牙館展館(圖1)是一座復古而創新的“藤條籃子”建筑，外墻由藤條裝飾，通過鋼結構支架來支撐，呈現波浪起伏的流線型。

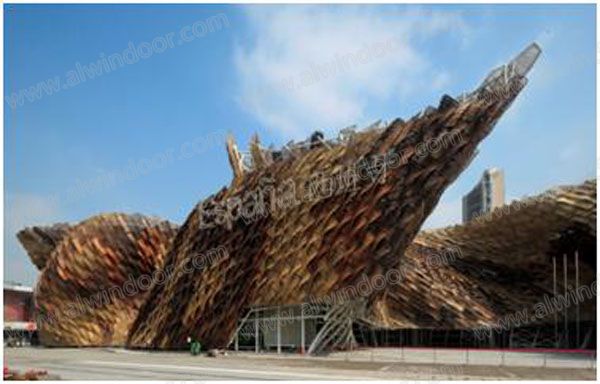

圖1 世博會西班牙館
8524個藤條板不同質地顏色各異，面積將達到12000平方米，每塊藤板顏色不一，它們會略帶抽象地拼搭出“日”、“月”、“友”等漢字，表達設計師對中國文化的理解(圖2)。

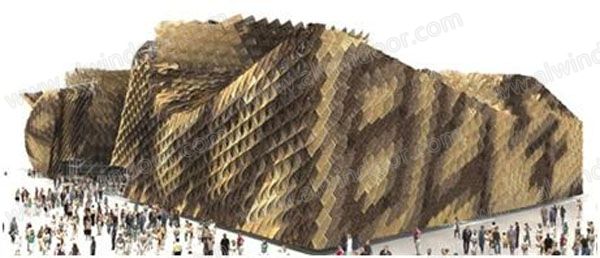

圖2 西班牙館外墻拼搭出“日”、“月”、“友”等漢字
西班牙館外墻由藤條板、支撐鋼結構及玻璃面板組成，陽光可透過藤條縫隙，灑落在展館內部(圖3)。
圖3 西班牙館內景照片
由于西班牙館外墻采用了獨特的建筑造型設計及新穎的外墻材料，針對其異形曲面的擬合、龍骨與鋼結構及玻璃連接節點的設計、藤條板的加工制作及安裝等設計施工中的重點及難點，方案設計采用的“萬向球鉸圓盤”構造節點及碳鋼鋼棒夾具方案，考慮到了施工及加工工序中會出現的各類誤差、安裝調節需求及外墻曲面擬合的效果，工序簡潔可行，經過了實際工程的檢驗，達到了建筑師預期的立面效果。
二、 工程概況
西班牙西鄰葡萄牙，南隔直布羅陀海峽與非洲的摩洛哥相望，東北與法國、安道爾接壤，國土面積50.6萬平方公里，人口4520萬。其國家以獨特的西班牙斗牛文化及弗拉明戈現代激情舞聞名于世界。
西班牙國家館位于上海世博園C片區，為上海世博會面積最大的自建館之一，參展規模之大也創下西班牙參加世博會的新紀錄，展館由西班牙著名女建筑師貝娜蒂塔·塔格利亞布設計(圖4)，其展館主題：我們世代相傳的城市。
圖4 建筑師
整個展館外墻建筑設計采用在中國和西班牙普遍應用于工程建設和生活當中的植物---藤條作為溝通兩國文化的橋梁和紐帶。而建筑外觀的設計靈感則來自于西班牙弗拉明戈現代激情舞，靈動的藤條板立面如同舞者飛揚的裙擺，亦如同地中海翻卷的浪花(圖5)。

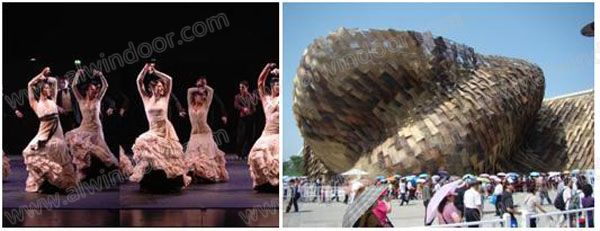

圖5 西班牙弗拉明戈現代激情舞與西班牙館外墻對比
西班牙館建筑面積7624平方米，地上三層，建筑高度20米，建筑耐火等級為二級，按7度抗震設防裂度進行設防。建筑設計使用年限為1年(臨時性建筑)。西班牙館建筑幕墻共有玻璃幕墻、鋁板幕墻、藤板幕墻、鈦錳合金板等形式，幕墻面積約為25000平方米。幕墻的重點為異型玻璃幕墻和藤板幕墻。
